华小丽
福建水口发电集团有限公司尤溪流域分公司，福建三明 365100
摘要：文中主要介绍水东电站大坝廊道排水系统升级改造，改造过程中的技术要求以及改造过程和安装备用管路的基本功能及主要特点是等。
关键词：排水泵 电缆 排水管路
一、改造必要性
水东电站大坝廊道排水系统于1994年投运，装有两台IS100-65-200离心水泵和四台备用潜水泵，离心水泵运行方式的要求是：其中一台做为日常运行排水；另一台做为备用排水。为了确保廊道排水系统的安全可靠性，离心水泵设有自动和备用排水装置，离心水泵通过电动机带动运转。电动机型号：Y180M-2；功率：22KW；控制方式：通过液位信号器发送信号至水泵控制屏直接控制启动停止。四台潜水泵做为故障时紧急排水使用，型号：100QWP50-32-11 功率：11KW 控制方式：通过控制屏手动控制。廊道离心水泵控制屏于2010年改造完成。大坝廊道排水系统已经运行多年且廊道内较潮湿，电缆绝缘低，设备老化，故障率高，维护工作量大，存在安全隐患。
.png)
二、施工改造项目
1.更换由廊道口水泵控制柜到水泵室电缆2根（南平太阳牌VV22-3*25+1*16）及潜水泵电缆4根（南平太阳牌3*4+1*2.5），1根控制电缆(南平太阳牌8*1.5)。
2. 做好水泵基础预埋，更换2台廊道离心水泵（IS100-65-200）及管路。更换4台不锈钢潜水泵（100QWP50-32-11）。
3. 安装应急排水管路（PE100）。
三、改造过程
3.1拉1根电缆（南平太阳牌VV6*4）至水泵室，下端接施工电源箱，上端接入渗漏水泵动力柜母排，施工电源箱作为临时施工电源的接入点以及作为潜水泵抽水电源。
3.2做好电气机械安全措施，拆除2台渗漏水泵电源，拆除4台潜水泵电源，在水泵室将2台渗漏水泵电机电源端盖拆下，拆除接入的电源线，拆除水泵室潜水泵接入电源线，并将2台潜水泵接入施工电源箱空开下端（每日人工抽水）。拆除渗漏水泵和基座。
3.3按要求浇筑新水泵基座，拆除原有的渗漏水泵动力电缆和控制电缆及潜水泵电缆。
3.4安装新的渗漏水泵（型号：IS100-65-200），其机座已干，进出水管路连接好，无渗漏，并添加水泵轴承润滑油。并更换φ200不锈钢底阀。
3.5将水泵动力电缆2根（南平太阳牌VV22-3*25+1*16），潜水泵动力电缆4根，控制电缆2根穿入保护管150PVC由水泵控制屏拉至水泵室。
3.6渗漏水泵改造完毕后，再将原有4台潜水泵更换成4台不锈钢（100QWP50-32-11）潜水泵。使用新的潜水泵动力电缆和控制电缆并接入,并更换4个排水闸阀和4个逆止阀。
3.7新渗漏水泵测的绝缘值：1号渗漏水泵150MΩ、2号渗漏水泵160MΩ，潜水泵分别是：1号90MΩ、2号110MΩ、3号120MΩ、4号120MΩ.

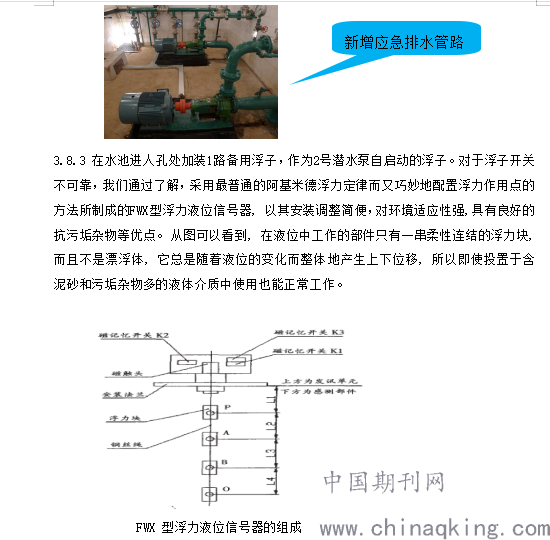

3.8 安装备用管路
3.8.1 在原94ｍ高程处至106ｍ高程处管路进行改造更换，在98ｍ高程处加装1个三通2个逆止阀和2个闸阀。加装的管路是从水泵室潜水泵管路连接，并更换94ｍ高程处的潜水泵QS40-25-5.5 。
3.8.2 在2号潜水泵水泵和3号潜水泵之间的管路上加装闸阀。在4号潜水泵管路尾部加装法兰（原有的堵头切割）采用PE管路和94平台相连接，这样集水井的排水管道有2条。1号、2号潜水泵管路作为主用，3号、4号潜水泵管路作为备用，2号潜水泵作为渗漏水泵不启动情况下备用泵（水位达到一定时自动启动）。

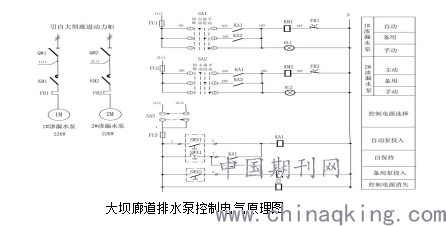

.png)
四、土建施工具体要求
1.台渗漏水泵基础预埋，走平和刷黑色磁漆。
2.破损瓷砖修补，内墙粉刷。
3.水泵室地面电缆采用电缆桥架铺设。
4.将排水管路刷蓝色磁漆。
五、结语
目前大坝廊道排水系统投用，解决了公司大坝廊道排水不畅大的问题，减少了大坝廊道排水故障次数，提高了排水泵的使用寿命，延长排水泵检修周期，消除排水泵在运行中存在的安全隐患，确保排水泵的安全稳定运行。同时也在改造中积累了一些经验，能使后续其他排水系统改造得以借鉴。
参考文献:
[1](苏）A.J.洛马金著梁荣厚译：《离心泵与轴流泵》，第1版，北京，机械工业出版社，1983年
[2]电气设备故障诊断与维修手册，化学工业出版社，2014.09
