周栾爱
青岛港湾职业技术学院266404
摘要:本文所述台式切割锯，采用手枪钻传递动力，整体尺寸小，重量轻，易于拆卸，这款台式木工切割锯装夹简便快捷，牢固可靠，由手枪钻直接带动切割锯片转动，输出效率高。目前，爱好木雕摆件的人越来越多，这款切割锯非常适合在家庭中使用，它能够很好的满足木工爱好者的木料下料的加工需要，为后续加工节省了大量时间。
关键词: 切割锯 手枪钻 木雕
Zhou Luan-ai Wu Rui-kai
(Qingdao Harbor Vocational and Technical College,Qingdao 266404,China)
ABSTRACT
Abstract: The table cutting saw is described in this paper. It is powered by hand drill, it has small overall size and light weight ,so it is easy to disassemble. The clamping of this cutting saw is easy, fast and reliable. Its blade is driven directly by the hand drill ,so its output efficiency is improved. At present, there are more and more people who love wood carving. This cutting saw is ideal for use in their homes. It can meet the processing needs well and save a lot of time for subsequent processing.
Key words：Cutting saw Pistol drill Wood carving
0引言
目前，在木材切削加工行业，用来锯切木材的设备主要有带锯机，圆锯机，框锯机，链锯机等设备，这些设备都是由电动机作为动力，设备的整体外形尺寸大，设备重量较重，而且这些设备不方便拆卸，所以对于木工爱好者来说，在较小空间用有很大的局限性。
本文研究的新型家用台式可调切割锯，采用手枪钻传递动力，不仅整体外形尺寸小、自身重量轻、易于拆卸，而且组装简便快捷、牢固可靠、节省时间，家庭使用节省空间，可以随用随时组装，适合家庭使用。
本台式切割锯，采用手枪钻传递动力，整体尺寸小，重量轻，易于拆卸，这款台式木工切割锯装夹简便快捷，牢固可靠，由手枪钻直接带动切割锯片转动，输出效率提高。爱好木雕摆件的人越来越多，这款切割锯在家中使用非常适合，可以很好的加工出满足使用的木料尺寸，为后续加工节省了大量时间。
1研究现状
随着社会的不断进步，人们的精神生活越来越丰富，爱好木雕摆件的人也越来越多。目前，在木材切削加工行业，用来锯切木材的设备主要有带锯机，圆锯机，框锯机，链锯机等设备，这些设备都是由电动机作为动力，但是设备的整体外形尺寸大、重量较重，而且这些设备拆卸不方便，同时在家庭中使用存在着很大的局限性，不适合家庭使用。
2家用切割锯设计
2.1整体设计

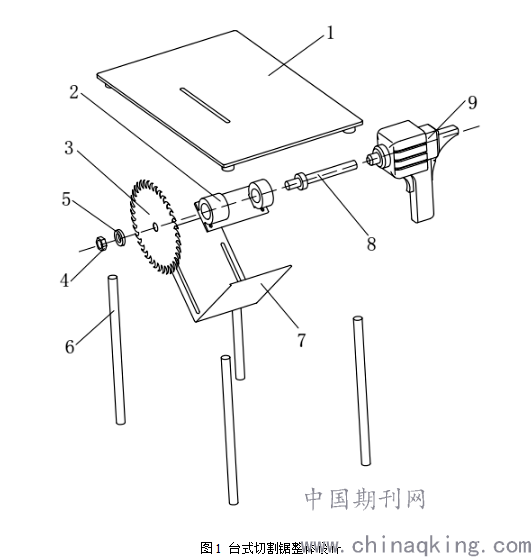

为满足木工爱好者的需要，基于目前的切割锯技术，我们改进设计一套便捷安装可调式家用木工台式切割锯，如图1所示，为了方便家庭使用，用手枪钻作为动力，只要有220V的照明电源就可以使用，而且这种切割锯极易拆卸与安装，占用的空间小，非常适合家用。
.png)
1、锯台；2、定心夹紧机构；3、锯片；4、螺母；5、垫片；6、支撑柱；7、夹紧机构支架；8、传动轴；9、手枪钻
2.2夹紧机构
对于可调台式切割锯，手枪钻的钻夹头与锯片的之间的固定是首先要解决的。为此，我们在锯台的底面上设置一个V型的夹紧机构支架，支架的左端面上水平设置有定心夹紧机构，定心夹紧机构可以同时实现对工件定心定位和夹紧，即在夹紧过程中，能使工件相对某一轴线或某一对称面保持对称性。在夹紧机构支架上在竖直方向上设有滑孔，定心夹紧机构通过卡置于滑孔内的定位螺丝与夹紧机构支架连接固定，这样，手枪钻与装夹孔的配合通过两个螺栓锁紧，达到对手枪钻的钻夹头部位的夹紧，来满足使用要求。
手枪钻的钻夹头通过联轴器直接夹紧锯片，从而带动其切割旋转，达到直接传递动力的目的；同时，联轴器联接传动轴与手枪钻的钻夹头，在传递运动和动力过程中一同回转，用来防止被联接机件传动轴承受过大的载荷，起到过载保护的作用。
2.3高度调整

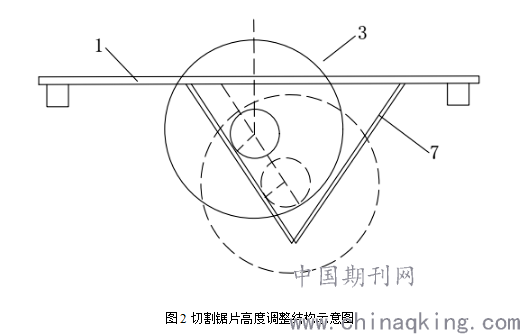

我们的切割锯装夹牢切割锯片，锯片的高度可以灵活可调，高度调节结构如图2所示。
.png)
为了方便加工者使用，锯片3的高度灵活可调、安装简便，可根据木料的尺寸进行快速调节锯片高度，使其刚好切下木料，锯片保持合适的高度，从而达到人人都可以安全方便地操作。定心夹紧机构，两端的夹紧机构支架上均竖直开设有滑孔，定心夹紧机构可以沿滑孔上下移动，通过调节它的高度来调节锯片的高度，从而满足用户的使用要求。
2.4 工作原理
用手枪钻作为旋转动力，手枪钻加持切割锯片的传动轴的一端，传动轴另一端有螺纹用螺母夹紧切割锯片，实现快速夹牢锯片，同时，达到直接传递动力的目的，传动精度高，传输动力稳定。同时，用手枪钻作为动力，不需要考虑电源问题，只要有能满足220V的家用插座、插排都可以满足使用，不需要额外接电源，降低了接电存在的安全隐患。
3结论
现有的设备由电动机作为动力，设备的整体外形尺寸大，设备较重，不方便拆卸，不适合家庭使用。我们采用手枪钻传递力矩，可实现快速夹牢切割锯片，手枪钻直接带动切割锯片旋转。切割锯整体尺寸小，重量轻，易于拆卸，适合居家使用。切割锯装夹牢固可靠，传动精度高，动力输出效率高。切割锯片的高度可以根据使用要求灵活调整高度，来满足加工木材的尺寸，装卸方便快捷。
参考文献
[01] 王和. 一种家具加工用单片锯装置 [P]. 中国专利:CN105773721A,2016-07-20.
[02] 李胜峰. 一种基于控制材料切割过程的设备 [P]. 中国专利:CN103659925A,2014-03-26.
[03] 刘洋.一种塑料制品切割屑收集装置[J].橡塑技术与装备,2018,44(18):64-65.
[04] 李思,于秀海,陈波,于洋,汪春标,陈世伟.一种圆形切割装置的设计及应用[J].中国金属通报,2018(03):256+258.
[05] 刘晨敏.一种自动切割与挤压装置的设计[J].装备制造技术,2018(05):123-124+128. [01]
作者简介：
周栾爱，（1973，9—），女，汉族，山东胶南人，硕士，副教授，研究方向：电力系统及自动化。
