李晶
天津市斯玛特工程设计咨询有限公司 300171
摘要：电力系统35kV输电线路由于是直接露置在大自然的环境中，要经过大自然的风吹雨打，外力的破坏以及化学气体的腐蚀都容易引发安全事故。35kV输电线路的设计具有一定的技术性和复杂性，只有在设计阶段将所有可能会出现的问题全部思考到位，才能保证35kV输电线路的正常运行。本文将对优化35kV输电线路设计进行具体的分析以期与更多的专业人士共同探讨相关话题。
关键词：电力系统；35kV；线路设计；施工分析
电力系统35kV线路的设计以及施工的影响因素较多，所涉及的领域也十分的广泛，施工质量直接关系到用户是否可以正常用电，因此一定要保证线路的安全性能，这就要求电力系统35kV线路设计以及施工要务必严谨，确保施工安全。
1?电力系统35kV线路设计分析
1.1可行性的研究分析
可行性的研究分析是第一阶段，在这一阶段中需要写出可研报告，报告有两大内容：①方案的确定；②线路运行判断和预测。输电线路一般都是建设在人烟稀少的广大乡村地区，在施工的过程中可能会遇到各种突发情况从而影响到35kV输电线路的施工，所以可行性研究分析报告必须对于一些突发情况也要给予一定的考虑。
1.2初步设计
线路一定要选择最佳的路径。在正式开展输电线路设计之前，一定要对电力项目所在地的情况进行充分的了解，例如，项目所在地的社会经济情况、气象、水利、人文环境等，事先在地图上描出输电线的走线。线路的选择要综合各种因素，首先，要考虑的就是施工的便利性，这样一来方便日后的维护工作；其次，线路的选择还需要避开林区以及人们生活的村庄，这两点分别是从经济性以及安全性来进行分析的。通过对比方案，不断优化方案，从而确定最佳的路径选择。一旦路径规划好，要与当地的相关部门，例如，政府部门，沟通协商，在方案获得同意以后进行线路的实际勘测工作，通过对比勘测的实际情况与规划情况，不断地优化线路的路径选择，最终获取最佳方案。
1.3?导线以及避雷线的选择
在电力系统35kV线路设计过程中导线的选择至关重要，一般情况下，导线的选择最为重要的内容是导线截面选择，要根据电力系统规划所提供的负荷资料进行选择，以防止投运后1～2年，线路就无法正常负荷运行。除此之外，导线的选择还要考虑到其他两个因素，一个是当地的经济规划，另外一个是当地的环境因素，如气象情况、地质情况等。通过对这两大因素的考虑，导线一般选择偏大截面的导线；从技术的角度以及经济性原则的基础上进行确定导线的型号和截面。导线选择确定好以后，就要考虑避雷线。避雷线的选择通常考虑的因素是当地的一个雷电活动以及电压情况。防雷设计过程中，避雷线的条数以及保护角度要合理地进行选择，档距中央的导线及避雷线的距离要尽量小。电力系统35kV线路设计过程中，一般不沿全线架设避雷线，只需要在发电厂或者变电站1～2公里的线路上架设避雷线即可。还有一点需要注意的是，35kV输电线路的中性点是不直接接地的，而是一种小电流接地系统，如图1所示。
.png)
1.4绝缘子的选择

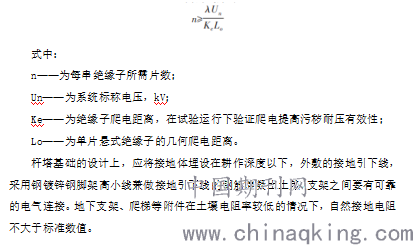

绝缘子子串和金具考虑均压和防电晕措施。荷载和安全系数达到实际设计要求，采用金属制造的金具表面实施防腐措施，经检验合格后方可用于线路施工。合理选择线路走向和路径，避开输电线路，最大风偏角适当缩短档具，提高线路机械强度，综合考虑线路的防雷防风片性能，必要时还要采取防鸟害措施。绝缘组合上操作过电压和雷电的防护，绝缘子机械强度不应小于设计数值，双联以上的绝缘子串经过盐酸，荷载和安全系数按照联情况加以考虑，悬垂绝缘子片数不应小于标准数值。绝缘配置如高杆塔应增加绝缘子片数，结合路线误区分布图选择合适的绝缘子形式，设计上采用耐污压法。检验绝缘子片数可以由公式得出：
.png)
杆塔基础的设计上，应将接地体埋设在耕作深度以下，外敷的接地引下线，采用钢镀锌钢脚架高小线兼做接地引下线的钢筋混凝土土盖，支架之间要有可靠的电气连接。地下支架、爬梯等附件在土壤电阻率较低的情况下，自然接地电阻不大于标准数值。
1.4?桩位的选择
电力系统35kV线路选择中，定桩的选择十分重要。定桩与通信线之间的距离情况是进行定桩选择首要考虑的因素，通常情况下，桩和通信线的距离要大于20米。其次，从安全的角度出发，桩与公路的边沿距离通常要大于15米，和周边建筑物之间的距离要大于10米。并不是满足这些条件以后就可以随意选择桩的位置，在选择桩的位置时，还需要考虑周边环境，如地质和地形情况。通常情况下，桩的位置不能选择在地质差和陡坡处。还应考虑定桩是否需要穿越高压等级线路来选择桩位置。
1.5?塔杆的选择
杆塔类型一般分为耐张性、悬垂性杆塔，悬垂性甘塔又可分为旋转站脚和旋转站脚。耐张性杆塔可分为双回路、单回路、多回路干塔，水平排列方式上可降低杆塔高度，必要时考虑水平和垂直组合方式，双回路和多回路干塔导线按垂直排列，考虑相对垂直相间的水平偏移，在杆塔规划上传力清晰、受力均衡结构，可按照导向和地线排列方式在设计优化的基础上进行经济合理设计方案的选取和设计，对不同类型杆塔选用确保经济合理同时要有利于环境保护，依照路径特点和地形特点进行高低基础的配合。
3?结语
综上所述，输电线路的作用是非常巨大的，传输效率与线路传输优劣有直接影响，因此加强输电线路的设计和水平才能确保电能的高效传输。在电力系统35kV线路的设计中，各个环节要将理论和实际相结合，务必使每个环节的设计具备科学性。在电力系统35kV线路的设计过程中，一定要和设计单位充分沟通和交流，及时发现问题并解决问题，并协同其他部门一起，顺利完成工程项目。
参考文献：
[1]武文龙.浅谈35kV输电线路的设计[J].科技创新与应用,2014,(33)：185-186.
[2]刘钊.解析35kV输电线路的设计和施工[J].中华民居,2014,(9)：163-164.
[3]吴耀斌.结合实例浅谈35kV架空输电线路设计[J].中华民居，2012,(2):376-377.
[4]王立.35kV~110kV输电线路设计要点分析[J].高科技与产业化，2010,(12):73-74.
[5]郑波.35kV输电线路设计与施工方案分析[J].低碳世界,2017.
[6]彭凯莉.35kV输电线路设计与施工方案分析[J].技术与市场,2013.
