何军娜
国网江西省电力有限公司建设分公司 江西 南昌 330000
摘要：为了降低电能在输送过程中的损耗，我国大力发展高压、特高压输电，成为现代输电的主流。由于距离上跨度大，常常进行远距离输电，输电线路安全稳定运行是决定高压输电成功的关键。高压输电线路常处在野外，容易受到恶劣天气以及周围环境的影响，从而产生故障，对于一般的故障，可以通过自动重合闸装置等设备进行故障的切除，保障输电线路的正常运行，在一定程度上提高了线路的稳定性。对于一些永久性故障，比如线路断路，采用保护装置就不能立刻对线路起到保护的作用，对电能的运输造成极大的危害。针对这种永久性故障，就需要检修人员的参与，进行人工处理。
关键词：双端测距；高压；输电线路；故障定位
在检修过程中，如果能准确判断出故障发生的位置，就能够及时派出人员进行处理，在短时间内使得输电线路恢复到正常的运行状态，并且也能够减小故障对电网的冲击影响，降低故障带来的经济损失，所以，能够加快检修的速度，就能够提高输电线路的经济运行。现在对输电线路中故障定位的方法有很多，常用的有双端同步测距法、行波法、故障分析法、数字滤波算法、智能化测距法。这些方法的出现，提高了故障检修的效率，具有很重要的经济价值。通过将差分算法运用到测距方法中，提出一种新的行波奇异点检测方法，通过仿真模型验证了该方法的有效性；将变分模态分解与Teager能量算子相结合，解决了在测距过程中容易受行波波速、线路长度等因素影响的问题；以500Kv输电线路为模型，并考虑了线路中并联电抗器，验算了均匀传输线方程的效果；利用仿生算法的寻优特性，改善测距算法误差高的缺点，通过仿真验证模型的有效性。
本文采用双端法来对高压直流输电线路中的故障进行定位，避免了单端法中行波折反射现象的影响，采用Matlab软件搭建双端输电线路仿真模型，模拟在不同故障下，对故障定位的精准程度，具有良好的准确性。
2 基本原理

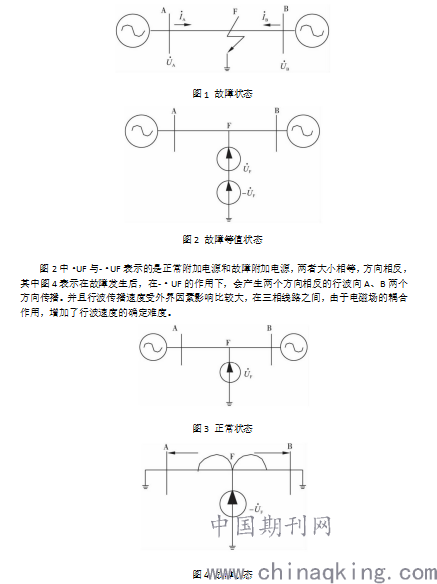

当故障发生时，线路中会出现暂态行波，可以通过GPS等方法来获取具有故障距离和故障类型信息的信号，这些信号的获取是准确定位故障发生点的关键因素。如图1所示的输电线路中故障发生的等值图，当线路中的F点发生故障时，利用电路中的叠加原理可知，可将图1等效为图2所示的故障状态等值图。同时为了更加方便分析，可以将正常状态分量和故障状态分量等效为图3和图4。
.png)
3 双端测距

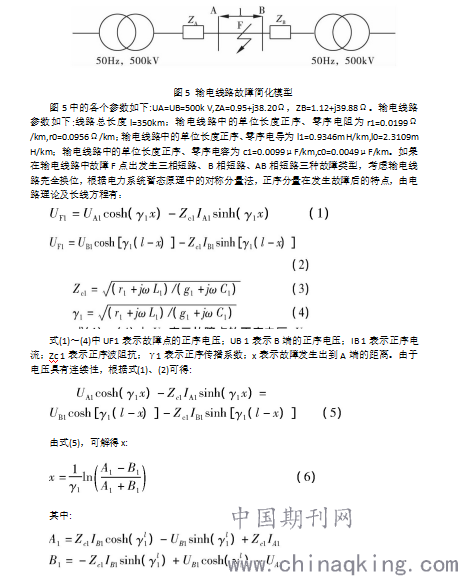

采用的仿真模型为500k V电网的双端故障模型，如图5所示，其中故障数据的获取依靠GPS装置来进行读取，将得到的数据采用双端测距算法进行计算，即可得到故障发生点位置。
.png)
4 仿真分析

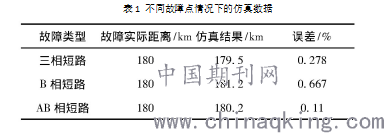

采用Matlab仿真软件搭建如图5的仿真模型。故障点设在F点，故障类型分别为三相短路、B相短路、AB相短路，模型仿真总时长为0.1s，采样频率为1000Hz，对故障发生前后的电压、电流数据分别进行采样，利用式(1)～(6)进行故障定位，不同故障点情况下的仿真数据如表1所示。
.png)
由表1仿真数据可知，采用双端测距算法能够对不同故障下的故障点进行精确定位，并且所采用的模型简单，适用于不同的故障类型，具有一定的实际意义。
5 结论
随着高压直流输电技术的发展，对输电线路安全要求越来越高，利用双端测距算法，在发生故障后迅速找到故障点，并解决问题，使线路恢复到正常工况，是非常重要的方法，能够大大提高线路检修的效率。
参考文献
[1]张城阳，张军强，张震亚．高压输电线路故障定位技术对电网安全运行的影响[J]．技术与市场，2020,27(5):119-120.
[2]叶志良，许浩强．高压输电线路的故障测距方法[J]．集成电路应用，2020,37(5):114-115.
[3]张晓龙，王继承，周东伟，等．高压输电线路接地故障的定位技术研究[J]．电工技术，2020(8):113-115.
[4]曹雨，林顺富，于俊苏，等．基于差分和变换的高压输电线路故障行波测距方法[J]．水电能源科学，2019,37(12):171-175.
[5]刘军．基于VMD和TEO的高压输电线路雷击故障测距研究[J]．电子制作，2019(23):82-83+66.
