徐立
身份证号码：32128219890513****
摘要：在电力系统中，高压断路器是极为重要的电力设备，发挥着关键性作用。如果电力系统存在短路异常情况，断路器机械故障将会出现恶性事故，更为严重的是设备会出现爆炸。执行电路开合动作过程中，高压开关执行机构会机械运动，伴有振动信号。在不同状态下，机械振动信号具有一定的差异，体现为振动振幅与衰减信息。换言之，振动信息和机械运动过程具有一定的联系，故障会影响机械运动过程。假如搭建机械运动特征转化为数字信号的系统，从理论角度讲，可以有效分析高压断路器机械故障。文章指出高压断路器机械故障，并分析了机械振动信号采集系统。
关键词：高压断路器；机械故障；振动信号
在高压断路器中，机械故障是极为主要的故障，基于机械故障而言，主要划分为以下几种，一种是传动机构变形，另一种是部件破裂，最后一种是润滑不良等等。利用可监测断路器工作振动信号，对断路器机械故障进行识别，并识别机械状态。利用振动诊断方法，有效监测断路器非侵入式状态，确保高压隔离问题的解决，因此，振动诊断是高压断路器机械状态监测最为合理的手段。
1、高压断路器常见机械故障类型
对于电气设备故障而言，设备投入运行中，受一些因素影响造成设备失去原有功能，不能获得预期作用。假如电网运行，如果高压开关存在问题，则影响整个系统，更为严重的是会影响生产区电力供应情况，造成巨大的损失。一般而言，常见的高压开关机械故障主要划分为两种，一种是拒动，另一种是误动。而基于断路器来讲，出现次数多的故障类型以拒动故障为主。针对拒动故障主要是断路器拒绝执行操作指令，不能保证预定动作的执行。拒分故障与拒合故障是拒动故障的主要类型，拒合故障是极为常见的。假如出现拒分故障，更多是电路系统存在问题，或是检修进行分闸。假如分闸失败，会造成上一级越级跳闸，故障影响面积不断扩大，最终造成的影响是极为严重的。不管是电气故障，或是机械故障都会造成断路器故障的发生。在机械故障中，最为主要的原因是操作系统工作故障，或是传动装置故障，这部分因素在总故障中占有一定地位。假如没有给予高压开关有效维护，机体损耗将造成二次回路出现接触不良的情况，操作机械零件发生变形，断路器断开动作执行会存在误差。之所以导致这样的情况出现，一般是二次回路中存在问题，或是运动机构存在问题，其中在断路器计划检修中，机构故障是极为明显的问题。
2、电路器振动信号分析重要作用
之所以进行断路器在线监测，最为主要的目的是为了对故障类型进行判断，并深入研究运行状态发展趋势，进行科学状态检修。一般监测特征参量主要分为断路器分闸线圈电流与主回路电路等。而判断故障类型是以阀值范围为基准，如果机构部件存在早期缺陷，动态信息利用监测方法提取特征量具有一定的难度性。因此，利用多种监测手段，才能辨别断路器运行状态。在高压断路器机械状态监测过程中，振动信号分析是极为重要的，其为非侵入式监测方法。在一定程度上讲，提取特征参量具有稳定性，因而受到了业界的关注。断路器机械振动监测方法主要是利用振动传感器获得运行振动信号，在信号处理方式下得到特征信息，加之故障判别方法，对故障类型定位进行深入性分析，其优势特征主要体现在以下几点内容当中。第一，间接性测量方法，有效测量断路器接地极附近，打破以往高压极测量安全问题。第二，不会改变断路器内部结构，对其运行状态不会造成影响。第三，振动信号提取为初步，时域与频域中断路器具备着一定的特征信息，伴随信号处理技术的快速化发展，断路器运行状态辨别方法慢慢出现。第四，机械振动信号是一种非电磁信号，周围电磁干扰对其影响很小。第五，振动传感器具有较多类型，具有一定的可靠性，可以适应断路器户外环境。
3、机械振动信号采集
3.1信号采集系统原理

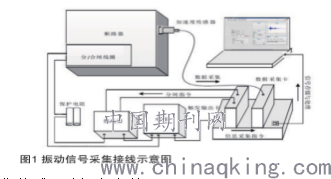

1A941E是一种工业压电式隔离型加速度传感器具备着高精度的优势特征，在该次研究中，将其利用作为检测输入，并且利用DH5922D动态信号测试分析系统为中心元件信号采集系统，有效采集断路器执行中的振动机械信号。在该系统中，确保高压开关振动信息进行转化，转化为计算机通用二进制数据。要想得到同步振动信号，在DH5947下实现双向脉冲方式。一路脉冲控制分合闸，剩下一路脉冲当成振动信号采集基准信号。在图1中不难看出，是采集机械振动信号框架。被测目标在上级系统指令下，出现机械运行，在相同时间信号采集终端，进行信号采集工作。1A941E得到的振动数据，在DH5922D下转化成数字信号，发送到计算机，最终计算机处理信号数据相关工作。
.png)
3.2振动信号采集传感器选择和安装
基于断路器振动而言，从本质上讲则为往复运动，最为突出的表现是速度大小与方向变化，在物理量中反应的则是加速度值的改变。在一般情况下，在生产环境中，机构机械运动信息，可以进行故障诊断。机械运行信息在传感器下可以测量出来，在一定程度上讲，选择适合的传感器即可。对于加速度传感器可以检测机械运动信息，一般加速度传感器主要划分为三部分内容，一种是安装磁座，另一种是质量块，最后一种则为压电晶体。其中压电晶体，从工作方式角度讲，为压缩型与剪切型。纵向振动检测是传感器最为关键的检测目标，因而纵向具有较好的灵敏度。而横向也具备灵敏度，但和纵向相比，要小的多，基本可以忽视。如果出现振动，会造成传感器振动动作的出现。基于这样的情况，在传感器内部中，感应块在内部会上下运动，改变压电片电压。内部放大元件会放大电荷变化比例，进行输出，被采集系统采集。针对压电式加速度传感器来讲。不管是刚性，或是稳定性上，具备一定的线性度与精确性，这是相关加速度传感器所没有的。压电式加速度传感器是一种高速电力放大加速度传感器，由于体积较小，因而可以有效利用，并具备着高灵敏度的优势特征。在进行测量时，传感器底座和被测物可以进行刚性连接。如果出现振动，传感器则会获得振动数据。另外，从整体系统中看，传感器自身较小，因此，对系统影响也较小。在振动检测中，要想掌握振动数据，给予相关因素一定的关注。一种是传感器自有频率，另一种则为检测位接触面贴合情况。受断路器影响，出现频率响应。针对目标振动信号在记录过程中，保证加速度传感器和所测目标为连接状态，和振动源共同运动。在当前形势背景下，加速器安装方式，从振动频率影响角度讲，由低到高排序主要划分为以下几种，一种是手持探针式，另一种是磁铁吸附式，最后一种则是粘接剂固定式与螺栓固定式。对于螺栓与粘合剂方式而言，具有一定的牢固性，但对试样性能会造成破坏。基于这样的情况，利用磁铁吸附式是最为合适的选择。
结束语：
总而言之，在生产生活中，电力占有一定地位，发挥着关键性作用。基于高压断路器机械故障而言，会引发较多的问题，对电力系统运行会造成严重影响，并影响着经济发展。在电力系统中，断路器作用是极为关键的，对其进行监测，可以掌握部件工作状态，避免机器故障。因此在发电、输电中应给予设备运行状态一定的重视，进行定期检修，及时排除安全隐患。
参考文献：
[1]钟建英, 刘洋, 林莘,等. 基于振动信号特征的高压断路器机械故障诊断技术研究[J]. 高压电器, 2018(09):54-59.
[2]刘洋. 针对振动信号的高压断路器机械故障诊断研究[D]. 沈阳工业大学, 2019.
[3]刘洋, 林莘, 徐建源,等. 针对振动信号的高压断路器机械故障智能诊断方法[C]// 智能电网与先进电力设备学术交流会暨中国电工技术学会电器智能化系统及应用专业委员会学术年会. 中国电工技术学会, 2019.
[4]刘艳, 陈丽安. 基于ELM和振动信号的高压断路器机械故障诊断[J]. 制造业自动化, 2018, 37(021):88-92.
[5]刘明亮. 高压断路器机械振动信号特征提取及故障诊断研究[D]. 东北林业大学, 2017.
