朱小超、张建伟、王旭、兰宵
云南电网有限责任公司红河供电局，云南省蒙自市 661100
摘要：变电站内电缆沟分布广泛，在设备维护过程中经常使用撬杆来打开电缆沟盖板。目前使用的撬杆主要用于建筑工程方面较多，当用此类撬杠来翻动时电缆沟盖板时经常造成盖板边缘破损。因此，本文设计了一种电缆沟盖板提拉搬运工具，保证在搬运过程中盖板不被损坏。
关键词：盖板；搬运工具；损坏；
引言
防小动物检查是变电站运行人员在日常运维工作中的一项常态化业务，为防止老鼠、蛇、猫等小动物进入电缆沟，对运行设备造成损伤危害。变电运维人员每月需对电缆沟盖板进行翻动检查，确保电缆孔洞封堵完好。因此，在翻动过程中也对盖板造成一定程度的损伤。
1 新型电缆沟盖板搬运工具实现方法
从长期运行经验得出，造成电缆沟盖板破损的原因主要是由于撬杆在撬动盖板边缘的外力破坏。变电站长期以来均采用建筑工地使用的撬杆进行作业，没有一种与实际受力对象匹配的工具，因而在作业过程中对受力对象的损伤较为严重。
1.1新型电缆沟盖板搬运工具的结构
新型电缆沟盖板搬运工具由两根折叠式操作手柄组成，每一根操作手柄末端装设置一个矩形抓钩，用来固定盖板。在操作手柄中间装设一个圆筒卡槽，使两根手柄能够通过该卡槽固定在一起。
.png)

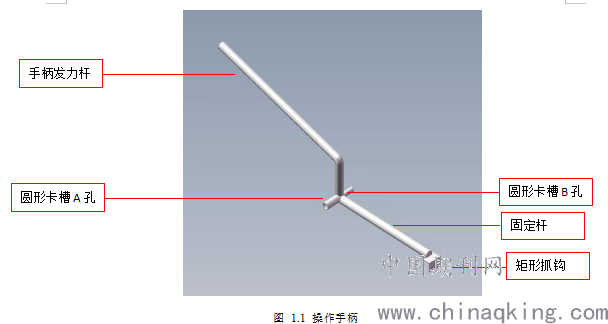

如图1.1所示，操作手柄主要由手柄发力杆、圆形卡槽A孔、圆形卡槽B孔、矩形抓钩、固定杆五个部分构成。发力杆主要作为操作把手使用，运维人员可通过发力杆来实现对该新型工具的控制。圆形卡槽A孔与该新型工具的另一根操作手柄的圆形卡槽B孔配合使用，操作时只需将二者紧扣即可完成该工具的组装。其中固定杆可根据电缆沟盖板的实际尺寸来确定其设计长短，与固定杆末端的矩形抓钩一起来实现对盖板的固定。

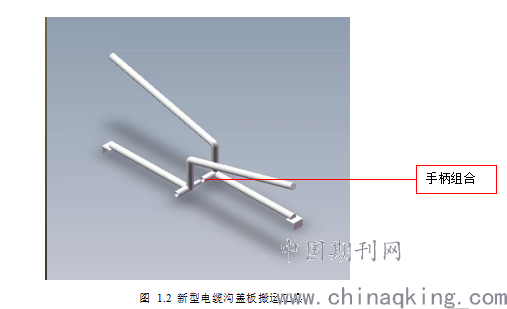

两根操作手柄组合结束后（如图1.2），通过安装在手柄末端的矩形抓钩，将电缆沟盖板抓住，使其对电缆沟盖板形成牢固的抓力，固定住电缆沟盖板，作业人员握住操作手柄发力杆，向上发力即可将电缆沟盖板提起。
.png)
2 优缺点分析
2.1操作便捷程度分析
考虑到变电站继电保护室内空间狭小，倘若使用铁棍、撬杆等工具进行作业，极易造成相邻的保护屏柜破损，进而影响主设备正常运行。
该新型盖板搬运工具采用组装形式的设计，将原本单一撬杆分解为两个可拆卸的操作手柄，并将操作手柄发力杆设计为20度倾角形式，极大程度的缩小了作业空间，同时也便于操作携带。
2.2对受力点损伤程度分析
结合长期运维经验以及实际探索实验分析，造成盖板破损的原因主要是因为撬杆撬动时受力点较为集中，一旦发力过猛极易造成受力点损坏。另一方面，考虑到变电站防小动物的影响，电缆沟盖板之间的连接较为紧密，而传统的撬杆头部比较粗大，在插入盖板间缝隙进行作业时需先来回撬动挤压，待空间大小为撬杆粗细时方可开始作业。而在这一过程中，也极易造成盖板边缘破损。
该新型盖板搬运工具受力点采用矩形抓钩式设计，矩形抓钩在受力面与盖板厚度相适宜，通过增大受力面积减小压强的方法来降低受力点的伤害。
2.3对安全性能分析
通过对变电站作业风险数据库分析，进行变电站防小动物检查时盖板砸伤运维人员为主要的作业风险。从这一风险分析，采用传统的圆柱形撬杆进行作业时，由于受力面积小、柱体光滑等原因，容易在撬动过程中造成盖板滑落砸伤运维人员，另一方面也会是盖板砸伤破损。
新型盖板搬运工具需两名运维人员协同操作，垂直式提拉搬运，减小了因单人操作柱体光滑盖板脱落的风险。而矩形抓钩式设计通过增大受力面积的方法增加了对盖板的抓力，减小了盖板脱落的可能性。
3 结语
本文介绍了一种新型变电站电缆沟盖板搬运工具，通过与传统的撬棍进行分析比较，从操作便携度、受力点损伤分析、作业风险三个对该新型工具的优缺点进行分析，最终对该作业工具的可靠性、可行性进行了验证。
