洪杰
（福建晋江天然气发电有限公司,福建晋江 362251）
摘要：简述某9F级燃气电厂检修后整套启动前的机组大联锁试验，结合实际试验过程梳理了具体流程及相关注意事项。
关键词：9F、大联锁、燃气电厂
0. 概述
9F燃气电厂机组大联锁保护是将燃气轮机、蒸汽轮机、余热锅炉、发电机以及LCI等联系在一起，无论哪一部分出现主保护跳闸信号，各主机设备及相关辅助设备都会作出相应的反应。机组大联锁试验目的是检查机、炉、电各部分之间联锁保护能否正常动作，控制逻辑、安装接线和控制设备是否能满足运行要求，进而确保整个机组的安全运行。
1. 设备型号
某燃气电厂#1～#4机组为F级燃气-蒸汽联合循环发电机组，每一套机组由1台S109FA型燃气轮机（后文简称燃机）、1台D10型蒸汽轮机（后文简称汽机）、1台390H型发电机和1 台NG-109FA-R型余热锅炉组成。
燃机、汽机和发电机由GE成套提供的MARK VI（#1机组）/MARK VIe（#2、#3、#4机组）系统控制，余热锅炉及BOP设备由美国西屋艾默生公司提供的OVATION分散控制系统(DCS)控制。
2. 适用范围
本文描述的联锁试验适用于检修后整套启动前的机组大联锁试验，燃机、汽机和发电机的控制系统是由MARK VIE控制，采用MARK VI控制系统控制的机组试验流程与其类似。
3. 大联锁试验动作关系
燃机跳闸、汽机跳闸、DCS 机组跳闸、发电机保护跳闸信号任一条件满足则机组
全部跳闸。机组大联锁之间的动作关系及结果如下：
.png)

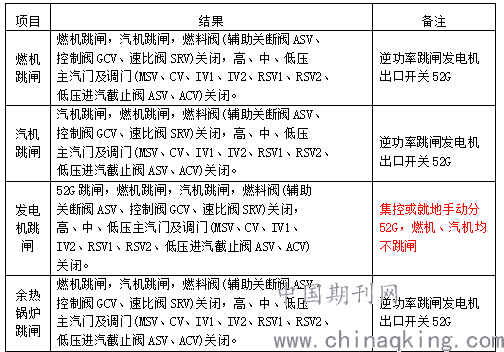

表1：燃气电厂大联锁试验动作关系表
4 试验步骤：
（1）相关工作人员到位，机组具备挂闸条件。
（2）强制燃机信号点L4T_NCS（送省调的事故总报警）为0；检查发电机跳燃机总信号L86GT是否为0；检查燃机跳发电机总信号L52GT是否为0，如果不为0，则进行排查或者强制上游信号，使其为0。其中L86MGT可通过GT主复归按钮置0，L52GT可通过强制L14HS为1置0（强制L14HS会使IBH全开、触发L4IGVTP跳闸、联启TK风机，强制前可先将L4IGVTP强制为0，将两台TK风机就地打到停止位）。
（3）检查燃机跳闸信号L4T是否为0，如果不为0，检查或者强制上游信号，使其为0。其中可通过按下GT主复归按钮，检查余热锅炉烟囱挡板在开位，DCS侧进行余热锅炉HRSG复位使燃机跳闸信号L4T为0
（4）确认燃机跳汽机信号L4T_GT为0，检查汽机跳闸信号L4T是否为0，如果不为0，则检查或者强制L4TX各分量上游信号，使其为0，最终使汽机跳闸信号L4T为0，以达到汽机复位即挂闸的条件。
（6）强制燃机侧信号LFY5040T为1，机组挂闸，观察汽机高、中、低压主汽阀MSV、RSV1/2、ASV自动打开，打开燃机辅助关断阀ASV。
（7）适当开启液压调阀（燃料速比阀SRV、控制阀GCV，汽机高、低压调阀CV、ACV、中压调阀IV1/2在全开位），一般开启10%。为避免跳闸试验中液动阀门频繁开关，大联锁中跳闸后关闭液动阀门的实际动作试验只做一次。
4.1 燃机跳发电机试验（逆功率跳闸发电机试验）
机组大联锁保护中，燃机跳发电机一般通过逆功率跳闸信号L32DW触发L52GT为1跳开发电机出口开关52G。但在试验中，由于逆功率动作条件满足，发电机出口开关52G无法先合上，故先将逆功率跳闸信号L32DW强制为0，方可按以下步骤进行试验，该试验只做一次。
（1）将逆功率跳闸信号L32DW强制为0；
（2）通知电气二次人员合上发电机出口断路器(52G开关合分信号会串入盘车控制回路，52G开关闭合会跳停盘车，如果机组在盘车状态，可短接该信号)。
（3）解除L32DW信号强制，L32DW信号为1，确认发电机出口开关52G跳开。
4.2 发电机跳闸试验
（1）检查确认燃机跳闸信号L4T、汽机跳闸信号L4T都为0，DCS侧没有余热锅炉HRSG脱扣；观察EH油压恢复情况，机组复位即挂闸。
（2）通知电气二次人员在发电机保护A/B屏上将“发电机差动保护”投入“跳燃机”出口压板；在发电机保护A/B屏上模拟发电机差动保护动作跳闸，由L86GT信号为1触发机组跳闸。（本试验共做两次，分别为发电机A屏保护动作l86q1a、B屏保护动作l86q1b来触发发电机跳闸，以确认发电机跳闸后燃气轮机、汽轮机和余热锅炉保护系统相应的动作情况。）
（3）检查确认燃机跳闸、汽机跳闸、余热锅炉跳闸（烟囱挡板自动关闭）。
4.3 燃机跳闸试验
（1）通知运行人按下员燃机MARK VIe控制柜处的紧急停机L5E按钮，机组跳闸，各液压阀门关闭。
（2）检查确认燃机跳闸、汽机跳闸、余热锅炉跳闸（烟囱挡板自动关闭）。
4.4 汽机跳闸试验
（1）打开烟囱挡板，DCS侧进行余热锅炉HRSG复位，解除各液动阀门指令强制信号，按下GT和ST主复归按钮，检查确认燃机跳闸信号L4T、汽机跳闸信号L4T都为0；观察EH油压恢复情况，机组复位即挂闸。
（2）解除汽机MARK VIe控制柜开关量输入PDIA卡1J1A的19、20端子接线及汽机MARK VIe控制柜开关量输入PDIA卡1J2A的1、2端子，模拟PS-281D-1压力低信号、PS-281E-1压力低信号，触发L63HQLT（液压油压力低）跳闸信号为1，汽机跳闸，机组保护跳闸。
（3）检查确认燃机跳闸、汽机跳闸、余热锅炉跳闸（烟囱挡板自动关闭）。
4.5 余热锅炉跳闸试验
（1）打开烟囱挡板，DCS侧进行余热锅炉HRSG复位，按下GT和ST主复归按钮，检查确认燃机跳闸信号L4T、汽机跳闸信号L4T都为0；观察EH油压恢复情况，机组复位即挂闸。
（2）关闭余热锅炉烟气出口挡板或强制汽包水位保护跳闸信号，触发机组保护跳闸。
（3）检查确认燃机跳闸、汽机跳闸、余热锅炉跳闸（烟囱挡板自动关闭）。
5 结语
本论文归纳总结了某9F燃气电厂某次检修后机组整套启动的大联锁实际试验过程，既为运行人员根据试验内容逐条验收试验结果提供了规范化的流程，又可以给其他同类型电厂做参考与借鉴，具有一定的实践应用价值。
参 考 文 献
[1] S109FA 燃气-蒸汽联合循环发电机组运行规程（联合循环分册）[S].
[2] 大型燃气-蒸汽联合循环发电技术丛书（设备及系统分册）[M].
[3] 大型燃气-蒸汽联合循环发电技术丛书（控制系统分册）[M].
作者简介：洪杰，性别男，出生年月1991年2月，民族汉，籍贯福建泉州，学历本科，职称助理工程师
研究方向：燃气电厂热控检修管理
