宋世鑫1张亚兵2
（中国能源建设集团陕西省电力设计院有限公司 陕西西安710054）
摘要：本项目通过对已搜集的陕西省主要矿区矿权资料的整理，采用Google Earth平台对矿权资料进行处理，并展示于其平台上同时于电力工程的站址于路径坐标相配合使用，极大地方便电力工程规划选址及可行性研究阶段的工作效率。
关键词：陕西省；电力工程；煤层埋藏分布；Google Earth
1、引言
陕西省煤炭资源丰富，煤炭开采区往往是煤电外送的起点和必经通道，各类电力工程在煤炭采空区建设将面临采空区沉陷引发的风险。煤层埋藏特征和煤层开采后地表沉陷特征是电力工程建设前期进行煤炭采空区稳定性和工程建设适宜性评价的前提和重要基础。在以往的工作中，尤其是电力工程勘测设计的规划选址及可行性研究阶段，拟建电力工程所压覆的煤炭资源判断一般是通过向电力工程所在行政属地的自然资源部门搜集资料及现场调查，或者开展相关的矿产压覆评估工作，所需要投入的时间相对较长，根据相关规范规定的要求，规划选址及可行性研究阶段一般仅需对煤矿压覆进行初步了解，因此需要建立一个相对快速的数据系统，方便快速当然了解拟建电力工程的煤矿压覆情况，极大地方便陕西省煤炭采空地区电力工程选线、选址过程中的适宜性判断并对进一步的评价工作奠定基础。本项目基于Google Earth平台，建立陕西省电力工程煤层埋藏分布数据系统，简化电力工程的煤层埋藏数据查询，提高规划选址及可行性研究阶段的工作效率。
2、系统建设思路
陕西省电力工程煤层埋藏分布数据系统的建立，主要基于Google Earth平台，通过将前期所搜集的陕西省主要矿区矿权信息图及主要矿区主要可采煤层埋藏特征图，主要包含陕北侏罗纪煤田的神府矿区、榆神矿区、榆横矿区，黄陇侏罗纪煤田的黄陵矿区、焦坪矿区、旬燿矿区、彬长矿区、永陇矿区，渭北石炭-二叠纪煤田的铜川矿区、蒲白矿区、澄合矿区、韩城矿区，提取生产矿井、勘探区、详查区、找煤区等各个矿权单位的CGCS2000坐标系边界坐标。同时建立矿区数据库，主要包含矿区编号及矿区属性对照表。将前期提取的CGCS2000坐标系坐标转换为WGS84坐标系的经纬度坐标，再专用工具软件将每个矿区的各个矿权单位的边界坐标转换成KML文件，并进行编号归类，与矿区数据库相结合，形成陕西省电力工程煤层埋藏分布数据系统。
.png)

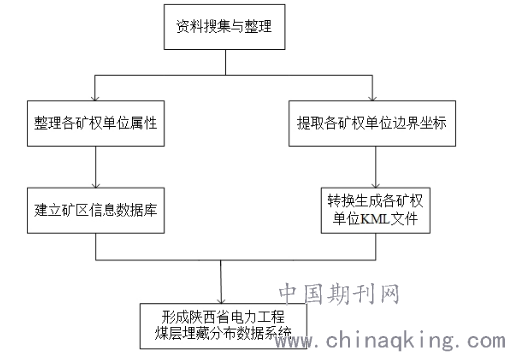

图1 系统建设思路流程图
3、系统使用方法
在使用过程中，首先需要将各矿区矿权单位的边界KML文件导入一个基于Google Earth平台的地图浏览器软件中，可以看到各个矿权单位区域均展现在卫星影像或地图之上（图2）。同时将拟建电力工程的场地边界坐标或线路路径坐标转化为KML文件，也导入该地图浏览器中。通过查看拟建电力工程与所压覆矿权单位的相对位置关系，判断是否压覆煤炭矿产资源。若有压覆点击所压覆的矿权单位区域，即可显示相关编号（图3）。通过查询矿区编号及矿区属性对照表即可得到所压覆煤炭矿权单位的矿权信息。
.png)

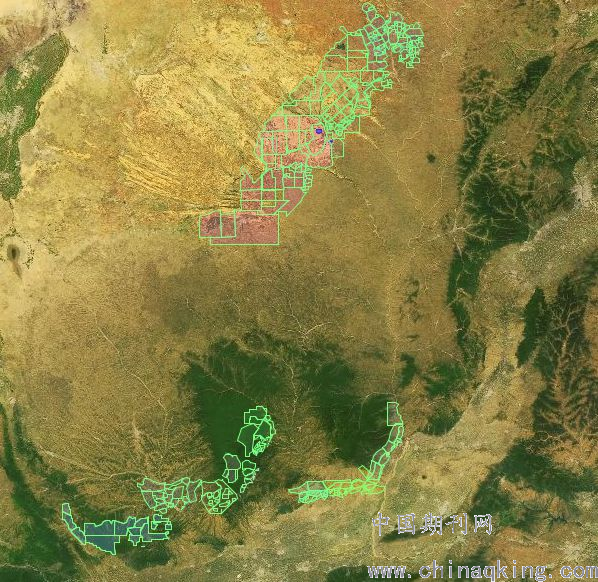

图2 各矿权单位展现于地图浏览器
.png)

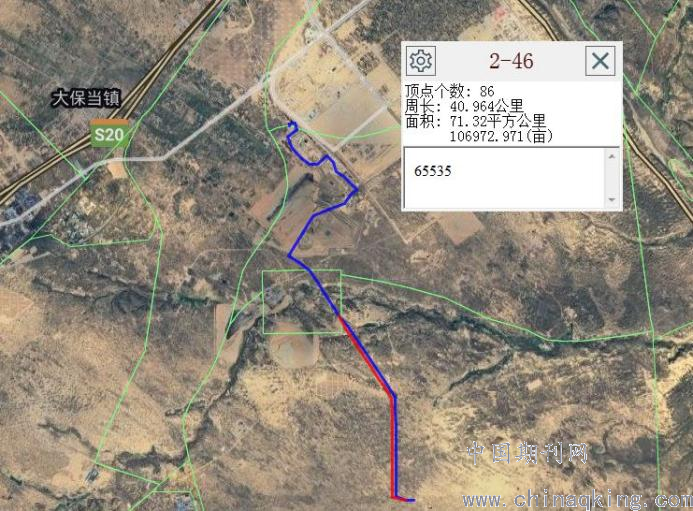

图3 查询拟建工程所压覆矿权单位信息
（红线及蓝线为某输电线路工程线路路径）
4、结论与展望
基于Google Earth平台的陕西省电力工程煤层埋藏分布数据系统可以极大的方便电力工程规划选址及可研工作的开展，有效的提高相关的工作效率，同时对其他相关工程在煤炭资源分布较多的区域建立也有很大的帮助作用。
参考文献
[1] Q/DG 1-A018-2013,采动影响区输电线路勘测设计导则[S].
[2] GB 51044-2014,煤矿采空区岩土工程勘察规范[S].
[3] 王彦海,时文峰,李清泉,陈波.采空区地表沉降影响因素的研究[J].特种结构,2019,36(05):108-113.
[4] 陈超,胡振琪.我国采动地裂缝形成机理研究进展[J].煤炭学报,2018,43(03):810-823.
[5] 贾雷亮. 采空区对架空输电线路的影响分析及其综合治理研究[D].华北电力大学,2012.
