张起钧1 程子建2 张天华3
1、2中国石油大港油田公司第六采油厂电力管理站；3、中国石油大港油田公司第二采油厂第二采油作业区
摘要：油田变压器避雷器没有专用的安装支架，避雷器安装、更换费时费力，安装后经常出现变压器漏油等问题，给变压器及高压线路安全稳定运行埋下隐患，严重影响油田的正常生产。在这种情况下我们研制了一种新型可调式变压器避雷器安装支架。
关键词：变压器 避雷器 支架
1、引言：
油田变压器安装方式主要有柱上变和箱式变，变压器避雷器安装采用金属连板（一侧通过变压器上盖紧固螺栓与变压器相连，另一侧安装避雷器）与变压器相连，没有专用的变压器避雷器安装支架。
原有的安装方式存在的弊端：
（1）拆卸变压器上盖密封紧固螺栓时容易造成变压器上盖密封胶垫处漏油；（2）紧固螺栓如果出现锈蚀，拆卸时费时费力；（3）由于连扳与变压器连接是用一个螺栓固定，固定点不稳固，由于风力等原因作用于避雷器时会造成避雷器摆动，避雷器上下接线端子的连接线的端子极易发生断脱故障，给变压器的安全稳定运行埋下隐患；（4）对于箱体采用焊接密封方式的变压器，避雷器面临无法安装的问题。
2、支架设计原理
我们针对上述问题设计了一种适合不同型号变压器安装避雷器的支架，安装时只需将U型卡子插入变压器箱沿，旋紧卡子上下顶丝即可与变压器可靠相连，安装省时省力。
3、支架构成
.png)
.png)
.png)

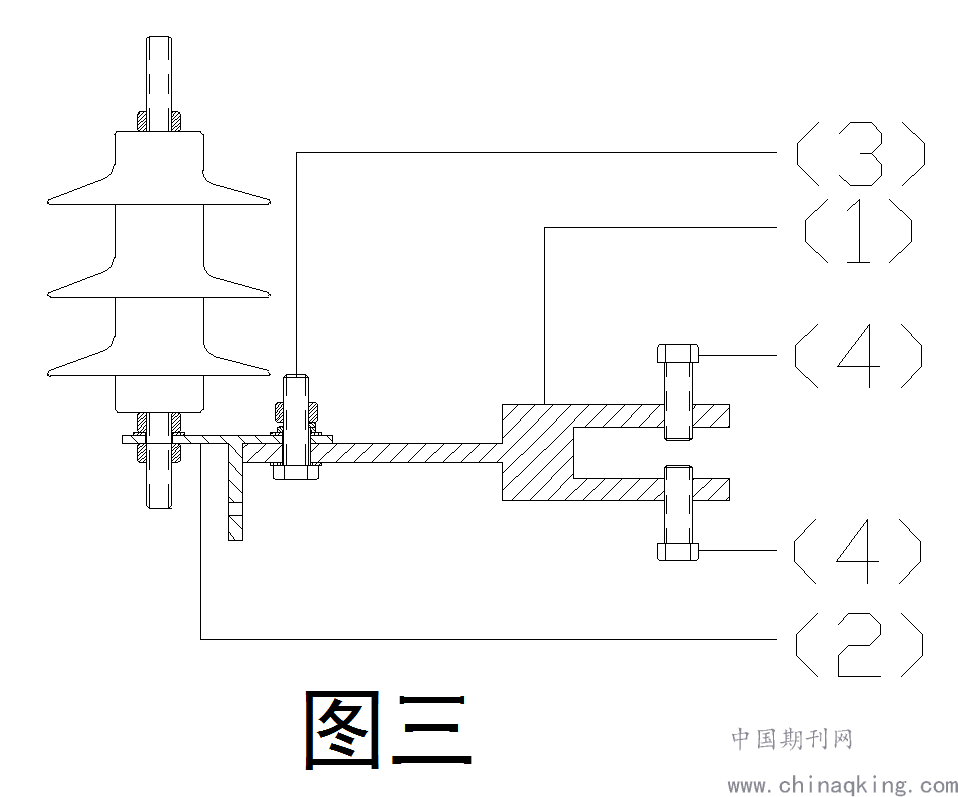

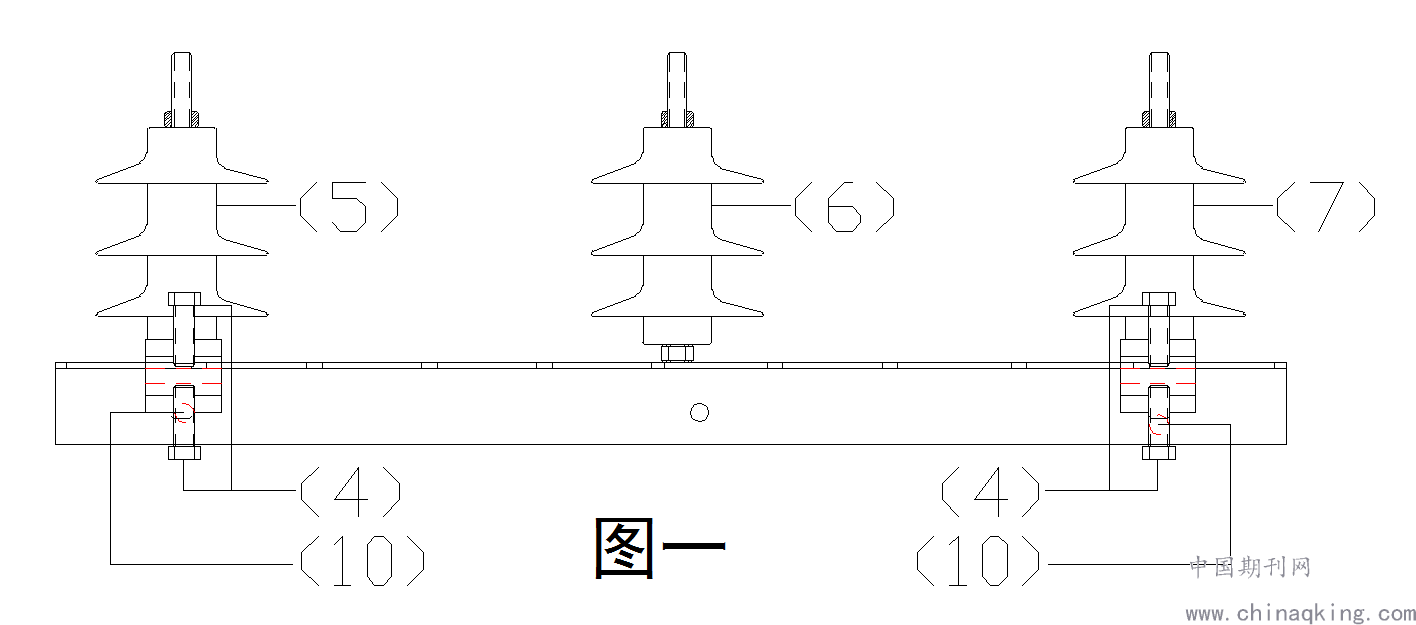

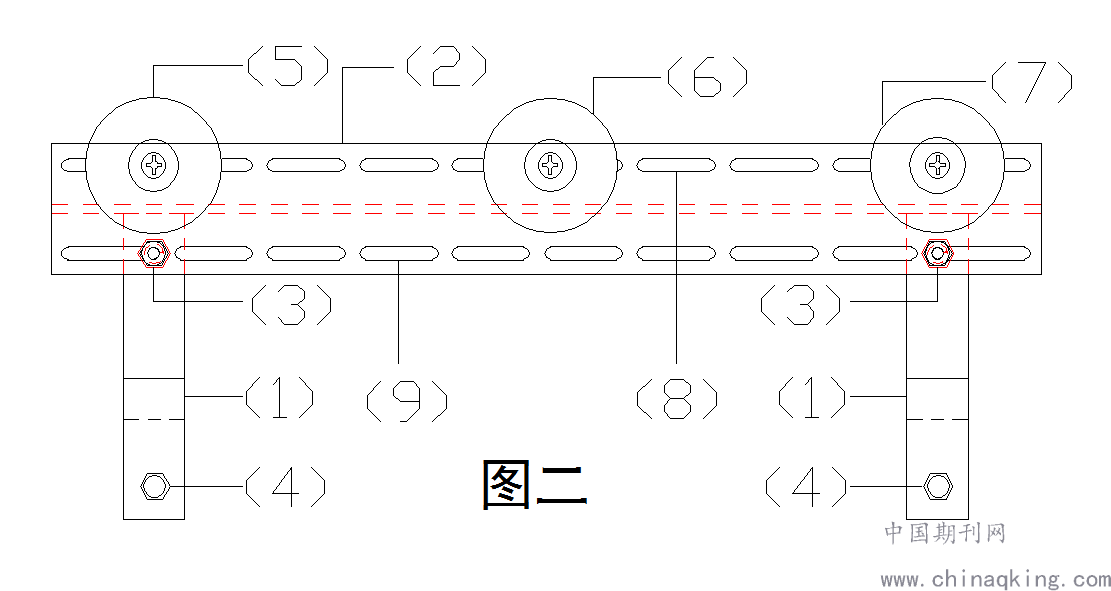

（1）U型卡子 （2）可调T型支架 （3）螺栓 （4）顶丝（5）（6）（7）避雷器 （8）避雷器安装位置调节孔（9）U型卡子调节孔 （10）接地线连接孔
可调式变压器避雷器安装支架的使用方法（见附图）：U型卡子（1）U型侧通过顶丝（4）与变压器箱沿可靠连接，U型卡子（1）另一侧通过螺栓（3）与U型卡子调节孔（9）可靠连接。可调T型支架另一侧避雷器安装位置调节孔（8）用于安装避雷器（5）（6）（7）；接地线连接孔（10）用于可调变压器避雷器安装支架与接地极的连接；该支架根据变压器型号不同避雷器安装位置及U型卡子安装位置可任意调节。
4、应用情况
可调式变压器避雷器安装支架应用后产生的效果：（1）安装时不用拆卸变压器上盖密封螺栓，杜绝了因安装避雷器造成的变压器漏油现象，节约了变压器的维修费用。（2）安装一次可节省工时0.3小时，使避雷器的安装更快捷方便。（3）U型卡子通过四个顶丝与变压器箱体连接，使连接牢固可靠，风力等原因作用于避雷器时不会造成避雷器摆动，避雷器上下接线端子的连接线端子不会发生断脱故障，使变压器实现安全稳定运行。（4）解决了变压器箱体采用焊接密封方式的避雷器的安装问题。
5、结论
可调式变压器避雷器安装支架适合多种型号变压器避雷器的安装，有效的避免了因安装避雷器造成的变压器漏油等各种隐患的出现，使避雷器的安装更快捷方便。使用效果良好，具有广泛的应用推广价值。
实用新型专利：可调式变压器避雷器安装支架（专利号：ZL201821729528.2）
