SJ1型铁塔换相在110kV过东线上的应用

发表时间：2021/6/25 来源：《电力设备》2019年第4期作者：赖志元

[导读] 摘要：SJ1型铁塔换相较直线杆滚式换相、耐张专用塔换相和悬空换相有明显优点：它具有节约杆塔材料、施工维护方便、交叉换相点少面窄距离短、电气距离能保证和运用机动灵活等特点。初次在过军渡电站至遂东110KV变电站的110KV线路（以下简称过东线）上设计应用，经几年投产运行考验，达到了安全可靠供电的要求，普遍认为：SJ1型铁塔换相在110KV线路上具有推广应用价值。

        国网四川明星电力股份有限公司船山供电分公司 629000
        摘要：SJ1型铁塔换相较直线杆滚式换相、耐张专用塔换相和悬空换相有明显优点：它具有节约杆塔材料、施工维护方便、交叉换相点少面窄距离短、电气距离能保证和运用机动灵活等特点。初次在过军渡电站至遂东110KV变电站的110KV线路（以下简称过东线）上设计应用，经几年投产运行考验，达到了安全可靠供电的要求，普遍认为：SJ1型铁塔换相在110KV线路上具有推广应用价值。
        随着输电线路电压等级（110KV、220KV、330KV、500KV、）的不断提高，输电线路的换相技术取得了巨大的突破。如：直线杆滚式换相、耐张专用塔换相和悬空换相等得到广泛推广。上述换相方式对于新建线路、停电时间较长的改造线路适用，对已投运输电线路或停电作业将造成大面积停电的线路就不太适用。为了解决这一难题，首先是调阅该线路的设计资料及竣工图纸，查阅该工程的路径图、杆塔明细表、杆型图、档距及重要的交叉跨越等。其次是查阅输电线路中各种换相方式和成功案例。最后是进行现场查勘和反复查阅资料，分析各种杆型结构，选择在SJ1型塔处换相。具体方案如下：
        过东线路全长7.6km,导线采用LGJ-240钢芯铝绞线，该线路处于四川丘陵地区，海拔高度285-350m,大气最高气温+40℃，最低气温-5℃，最大覆冰厚度C=0mm。线路进出线相序和换相位置如图1所示。

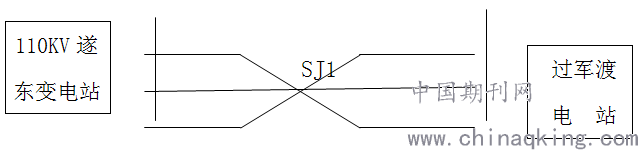

        图１ 110KV过东线换相示意图
        导线换相是全线路绝缘最为薄弱的环节，在设计应用中正确选用换相绝缘子的绝缘强度和准确控制换相跳线间距的大小十分关键，在过东线上具体做法如下：
        a、换相采用的是110KV横担复合绝缘子，型号：FS-110/10。
        b、在SJ1型铁塔水平挂线横担下方1.7米处，组装绝缘子固定支架。并保证跳线对塔身的安全距离不小于1.5米，相间距离不小于3.5米。
        c、换相绝缘子安装在铁塔水平横担及固定支架上。
