刘云峰
安方高科电磁安全技术（北京）有限公司 100094
本文结合某工程案例，对其电气动力照明系统安装施工技术展开分析，主要对钢管布线安装、电缆桥架安装、封闭式母线安装、线路敷设、动力设备接线、灯具和开关、插座安装等关键安装技术进行分析，并通过对部分关键施工要点进行总结，提高电气动力照明系统的安装质量，同时避免在安装过程中出现差错而影响主体结构的施工质量。
关键词：电气；照明；安装
某商业广场总建筑面积13万m2，结构形式为框架结构，为地下2层，地上3层结构组成。地上分为左右2个独立部分，房屋高33.35m，结构形式为全现浇钢筋混凝土框架结构。1层地下室区域基础采用柱下独立基础及墙下条形基础，2层地下室区域基础采用筏形基础，柱下设柱墩。
1.钢管布线安装
钢管接PE线或PEN线，镀锌钢管、可挠电线管不熔焊连接，以专用接地夹跨接，两点间连线为铜芯软导线，截面不小于4mm2。套接紧定式钢导管、套接扣压式薄壁钢导管可不设置跨接地线。
套接紧定式钢导管、套接扣压式薄壁钢导管、可挠金属电线保护管管路均不作PE线用。钢管、接线盒、配件等均按工程设计规定镀锌或涂漆。若无特殊要求可刷樟丹一道、灰漆一道。防腐要求较高的场所采用热镀锌钢管及配件。
套接紧定式钢导管管径DN≥32mm时，连接套管每端的紧定螺钉不少于2个。套接扣压式薄壁钢导管管径DN≤25mm时，每端扣压点不少于2处；管径DN≥32mm时，每端扣压点不少于3处。连接扣压点深度不小于1.0mm。管壁扣压形成时，每端扣压点不少于3处。连接扣压点深度不小于1.0mm。管壁扣压形成的凹、凸点无毛刺。
在潮湿场所内钢导管之间的连接，及钢管与接线盒等的连接处，做防水防腐密封处理。套接扣压式薄壁钢导管暗敷时，接口处的缝隙在扣压时采用封堵措施，可采用导电胶封堵或采用胶带纸封包。紧定式薄壁钢导管考虑工艺要求，不在混凝土中暗敷。导线在管内无接头，接头在接线盒内进行。管路明敷（沿水平方向或垂直方向直线段敷设）固定点间最大允许距离符合表1要求，钢管与管道最小距离见表2。

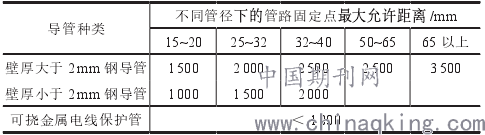

表1管路明敷（沿水平方向或垂直方向直线段敷设）
固定点间最大允许距离
.png)
表2钢管与管道最小距离mm
.png)
注：1.对采取保温设施的蒸汽管，上下净距均可减至200；2.与水管在一侧铺设时，应放置在水管上方；3.管线之间有重叠交叉时，相互之间的距离不能小于标准的最小距离。
2.电缆桥架安装
2.1电缆桥架布线安装
沿电缆桥架水平走向的支吊架左右偏差不大于10mm，高低不大于5mm。电缆桥架水平敷设时按荷载曲线选择最佳跨距进行支撑，跨距一般为1.5~2m；水平、垂直敷设时其固定点间距不大于2m。电缆桥架在首尾端部200mm处及转弯处加装防晃固定支架。电缆桥架上部距离顶棚或其他障碍物应不小于300mm。
电缆桥架铺设时，距离地面距离不得低于2.5m，但在铺设配电房等专用房间时可根据实际情况铺设，电缆铺设时，支架必须接地，且保证至少有3处地方接地。电缆桥架连接板的两端用专用接地螺栓跨接接地线，接地线采用截面不小于4mm2的铜芯软导线。自电缆桥架引入、引出的金属导管必须可靠接地。室内电缆不得采用易燃材料保护层，电缆桥架在穿过防火楼板时，须采用防火封堵技术，电缆在桥架铺设时，填充率不得高于50%，需预留25%的空间以供后续发展，电缆的编号等标记牌必须注明，且标注在显著位置，不同功能参数的电缆不得铺设在同一个桥架中。
2.2电缆桥架安装注意要点
槽式水平桥架与支架的横担须用半圆头的螺栓固定，半圆头向内，以防螺栓划伤电缆外护层。电缆桥架沿墙垂直安装时，应确保桥架固定牢靠，梯架的固定应采用专用压板。电缆桥架直线段超过30m时，设置伸缩连接。电缆桥架过变形缝时，也设置伸缩连接。桥架在穿防火分区时，对桥架与建筑物之间的缝隙做防火处理，防火材料须能防火3h以上。为了桥架的使用安全，桥架支架须进行可靠的接地。桥架敷设完后，在配电房内对桥架进行接地，线槽上设置接地端子，通过金属软铜带与配电柜的接地母排连接。非镀锌桥架连接处用铜芯线做导电连接，铜芯线截面不小于4mm2。
3.封闭式母线安装
封闭式母线布线适用于干燥、无腐蚀气体、无冷热急剧变化的场所，不敷设在易燃、易爆的气体管道上方。封闭式母线水平敷设时距地的高度一般不低于2.2m，垂直敷设时距地1.8m以下部分采取防止机械损伤措施，但敷设在配电室、电机室、电气竖井等电气专用房间内时不受此限制。封闭式母线在穿过防火墙及防火楼板时，采取防火封堵措施，当封闭式母线终端无引出、引入时，终端头封闭。安装前首先检查封闭式母线外壳是否完整、有无损坏，外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧。并用1kV绝缘电阻测试仪测量每个单元母线槽的绝缘电阻（含相间、相地间、相零间和零地间绝缘电阻），绝缘电阻值须在20MΩ以上。安装后总测母线槽绝缘电阻值不应小于20MΩ。封闭式母线整体连接后，检查其接地电阻。封闭式母线水平敷设时支撑点间距不大于2m，当母线转弯时，在其两侧500mm左右处采用支架固定；垂直敷设时在通过楼板处采用专用附件支撑，其固定间距不小于2.5m，垂直敷设的封闭式母线，当进线盒、箱及末端悬空时采用支架固定。
4.线路敷设
4.1管内穿线
根据具体的施工图纸，选择对应的导线并穿好，并将线管内的杂物清除，具体穿线过程中，当管路较长或弯管较多时，需在管内放入适量的滑石粉，且要2人配合，一个负责牵拉一个负责送线，穿入管内的导线应提前留足余量，不同类型的导线不能穿入同一线管中。
4.2电缆敷设
（1）准备工作。对整个电路施工图的基本情况进行研究辨别，熟悉电缆的具体分布，对每根电缆进行局部编号，包括电缆的具体规格型号等。在电缆较为密集的地方，需单独绘制剖面分布图，结合剖面分布图，选择最合适的电缆铺设次序，避免出现电缆交叉情况。
（2）人员设备准备。在电缆铺设前，需对整个铺设工作进行安排，包括需要的人员数量、设备型号及安装工期，保证电缆铺设时满足具体的工程要求，同时对参与施工的人员进行现场培训，包括安全教育、设备使用等方面，保证工程顺利安全开展。
（3）现场准备。对电缆桥架及其支撑承重情况进行检查，并清除桥架内的垃圾，对电缆铺设过程中的沿途障碍物进行定点清除，保证工程顺利开展。
（4）电缆标识。需要铺设的电缆应进行标识，标识牌上注明电缆的具体型号、电压、直径等规格参数，保证每20m内有一个标识牌，标识牌材料应选用塑料材料，用尼龙扎带固定，标识盘固定后，应检查整体回路是否漏装，做好相应的记录。
（5）电缆排列固定。电缆排列应整齐一致，电缆采用尼龙扎带进行固定，电缆间距保证在1m内，每间隔20m用电缆卡进行加固，相互之间不要形成闭合的磁场回路。
（6）在电气竖井内垂直敷设电缆时，尽量采用机械敷设方式。在建筑顶层设置固定滑轮和低速卷扬机，在底层或地下室设置电缆放线架。
5.动力设备接线
动力设备的接线电缆要通过钢管穿到设备周围，并采用软管保护套连接到动力设备电机，一定要做好接线管的接地等安全防护措施。
6.灯具和开关、插座安装
6.1灯具安装
灯具安装在墙面粉刷工序结束后进行，灯具安装牢固、严密。灯具在吊顶上安装：先进行测位、划线，确定灯具位置。在混凝土顶棚上安装的灯具，可采用膨胀螺栓固定。膨胀螺栓的规格符合设计或规范要求。同一场所成排安装的灯具，其中心线偏差不大于5mm。
6.2开关、插座安装
开关、插座安装需特别注意与土建塔标的配合，标高、位置尺寸保持整齐一致。同一个房间区域安装的开关插座高度差不得大于0.5mm，距门框的距离不少于0.2m，同一回路多个插座的线路串联连接应使用压线帽连接线路后再接入插座接线孔，特别是接地保护线，不允许在插座接线孔内同时压2根线。
结束语：
电气动力照明系统安装工程是建筑工程全过程施工中的重要部分，该分项工程自主体结构施工开始，伴随至竣工验收截止，涉及范围广，施工周期长，施工环境较为复杂，尽管电气系统并非主体工程，但在建筑后续使用过程中较为重要，电气系统若出现问题将影响建筑的使用功能。因此本文结合工程实际对电气动力照明系统的安装施工进行分析，在该工程后续使用过程中未曾因安装施工质量较差而收到住户投诉，具有较高的参考价值。
参考文献：
[1]朱硕.建筑电气照明节能设计原则及措施[J].居舍，2019（19）：87.
[2]黄俊.建筑电气节能设计及照明节能设计概述[J].山东工业技术，2019（17）：92.
[3]周云娟，李凯.照明设备在医院建筑电气施工中的应用分析[J].印染助剂，2017（1）：247.
