陈嘉华 王晓丰
广州计量检测技术研究院 广东广州 510000
摘要：随着各行各业的智能化飞速发展，低压配电终端的电能消耗也越来越引发人们的关注，部分企业为了加强终端电能的计量考核和管理，方便用户的现场使用、改造和升级，针对传统DDSD和DTSD系列壁挂式安装电能表在现场使用安装的不便，设计出一些微型导轨式安装电能表、数字式交流电参数测量仪等类似仪器，可用来测量电压、电流、功率、功率因数（相位）、频率、电能等电信号。此类仪器因其小巧、安装方便、功能齐全等原因，被广泛应用于电器产品的质量控制、用电系统的在线监测、电参数指标的测量等领域。针对此类仪器的溯源状况，也引起了大多数企业的重视，越来越多的企业把其送到第三方检验机构进行溯源，以保障其量值的可靠性。文中探讨对三相电能表多功能校验装置的一种扩展设计。
关键词：轨道式安装电能表；数字交流电参数测量仪；三相电能表多功能校验装置
0引言：与传统电能表相比，导轨式安装电能表和数字式交流电参数测量仪由于其外观、结构的特殊性，导致在使用现有的三相电能表多功能校验装置对其进行检定或校准时，需要将其所有的电压、电流端引出外接金属导线，操作过程中，不仅效率极其低下，而且因为部分金属导线暴露在外，存在一定的安全隐患，稍有不慎，轻则损坏仪器，重则引发安全事故。此外，同样因其结构的特殊性，每一次对类似的仪器进行检定或校准时，都只能一台一台的进行，无法实现批量操作，当客户有较多仪器需要检定或校准时，不能按时按期满足客户的相关要求。
为此，文中探讨一种对三相电能表多功能校验装置扩展的方法，其扩展架通过端子与三相电能表多功能校验装置相连，能使用现有的自动化系统，对导轨式安装电能表和数字式交流电参数测量仪进行检定或校准。
1三相电能表多功能校验装置扩展测试架的构想
1.1充分利用现有资源，设计一款能够与三相电能表多功能校验装置连接的扩展支架，使用其现有的自动化软件检定/校准系统，并对导轨式安装电能表和数字式交流电参数测量仪类似仪器进行检定或校准时，能够通过“绝缘安全”对接的方式，此种方式既可以实现快速接线，又可以保护仪器和检定人员的安全，大大降低安全隐患。
1.2扩展支架应具有批量操作功能，至少具有6台/次的功能，能够直接使用三相电能表多功能校验装置的脉冲信号采样功能，采样需稳定、准确、可靠，以提高现有的工作效率。
2三相电能表多功能校验装置扩展测试架的工作原理

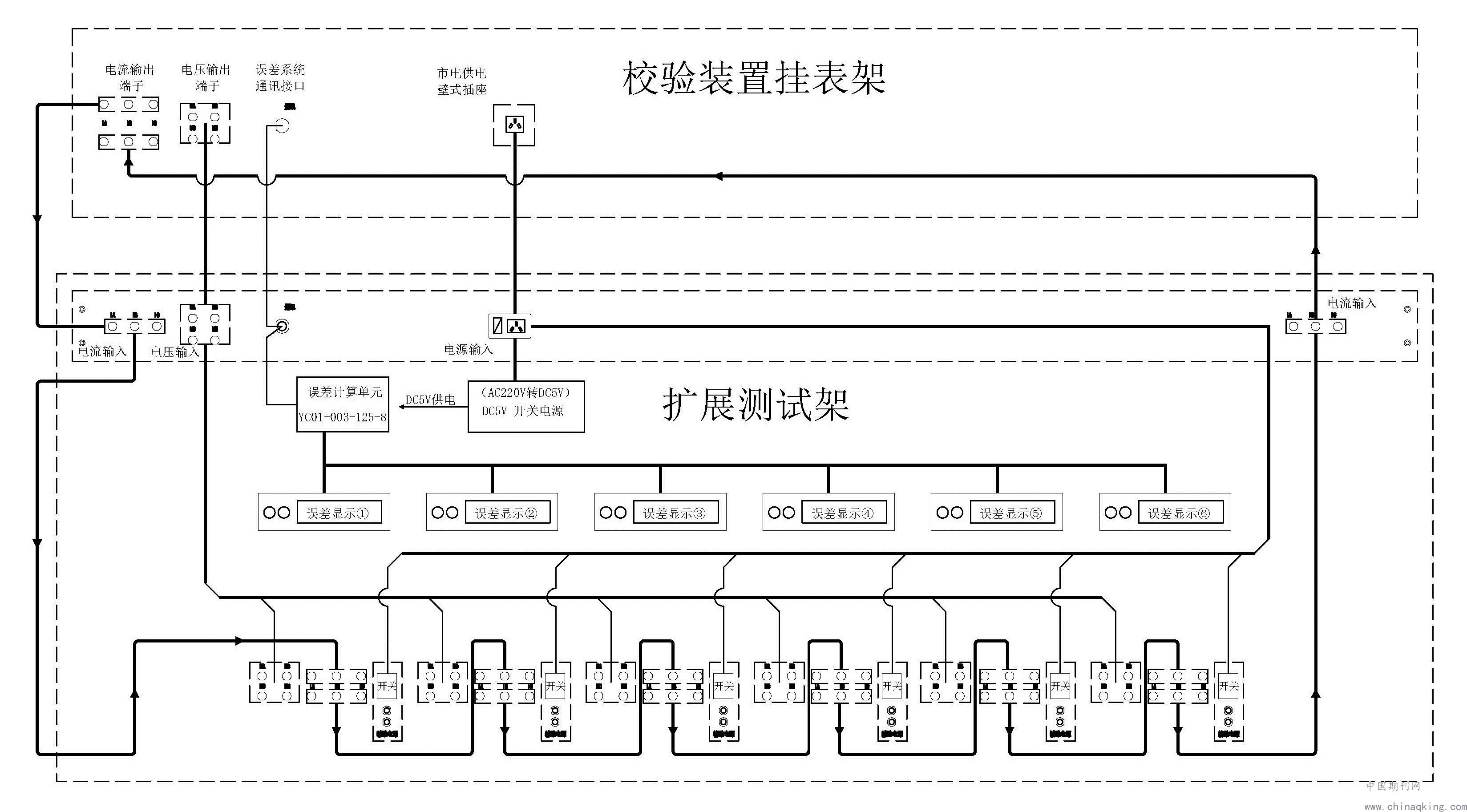

2.1扩展测试架由市电供电，每个表位都配置独立开关和辅助电源接口，同时扩展测试架的误差采集模块也是由市电供电的总电源提供供电。扩展测试架的电压输入端子用“绝缘对接”的通用导线与三相电能表校验装置的电压输出端子对接，其电流输入端子也是用同样的方式与三相电能表校验装置的电流输出端子对接，误差采集模块用专用线与三相电能表校验装置的误差采集模块对接，此时三相电能表校验装置上的表位应当空置，使用扩展测试架时，不能跟其他电能表同时进行检定或校准。
.png)
2.2扩展测试架主要是上连三相电能表校验装置，下接轨式安装电能表、数字式交流电参数测量仪等类似仪器，可以说扩展测试架就是一个转换口，其连接方式不影响三相电能表校验装置的准确度等级，能使现在的检定或校准工作更加安全、便利和测试结果更准确可靠。
2.3在扩展测试架表位的竖直方向和水平方向都会安装活动式的光电采样器固定器，满足光电采样器需要的各种角度，使采集的效果更佳从而获得更加可靠的数据。
3三相电能表多功能校验装置扩展测试架的材料
3.1扩展测试架使用的导线，既要有优良导电性能，也要有较好的耐压能力，承受最大电流10A输出。在检定或校准导轨式安装电能表和数字式交流电参数测量仪时，优良的导电性能可以将回路中的损耗降低，使测试的结果更加准确，而耐压能力决定了扩展测试架在负载期间的安全稳定性。

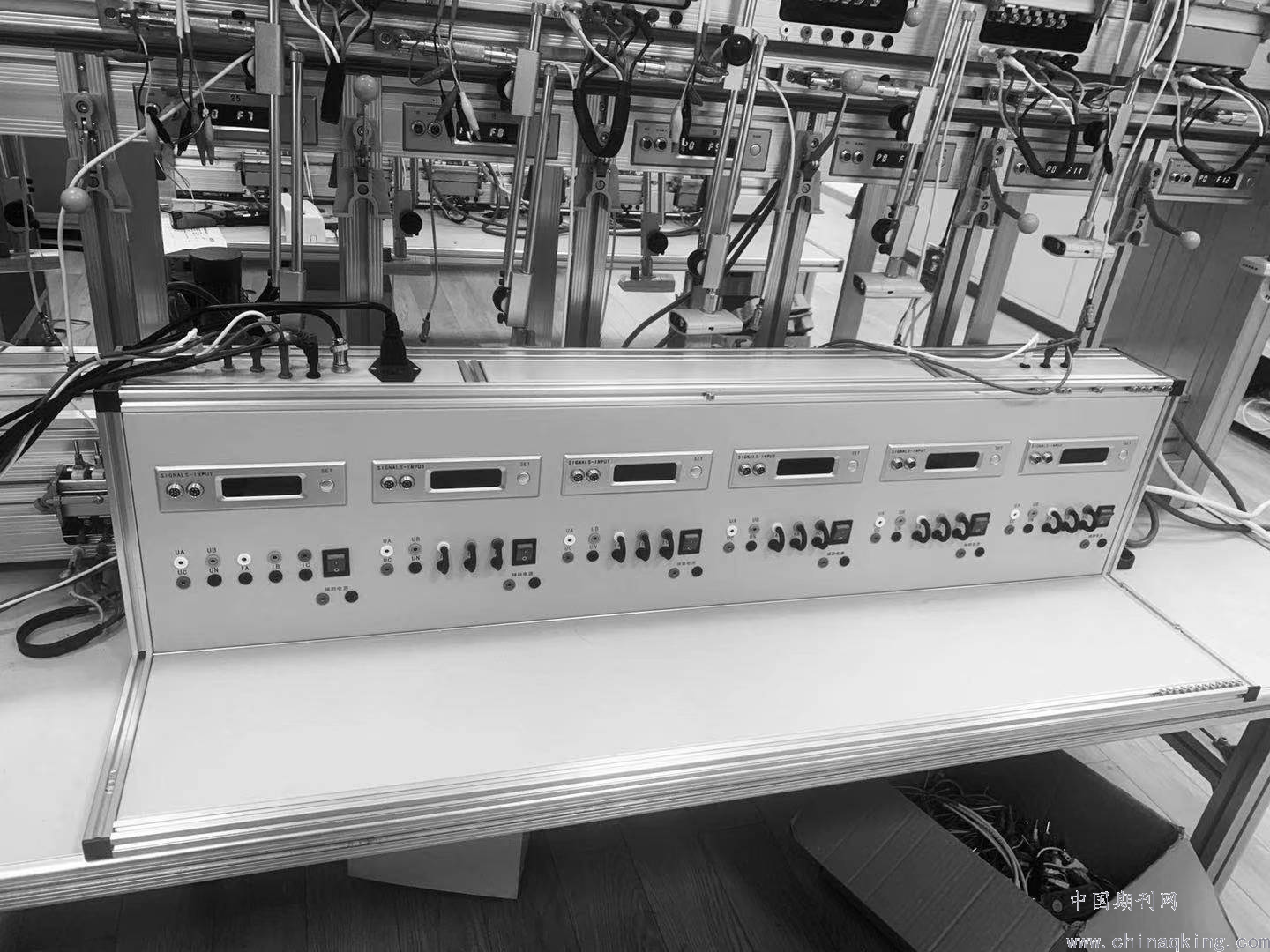

3.2扩展测试架的每个表位的独立开关都需带视觉反馈功能，需要时刻指示扩展测试架是否处于工作状态，使用人员在操作中获得更清晰的指示，对人员和设备都有更加完善的安全保护。
.png)
4扩展测试架检测数据比较

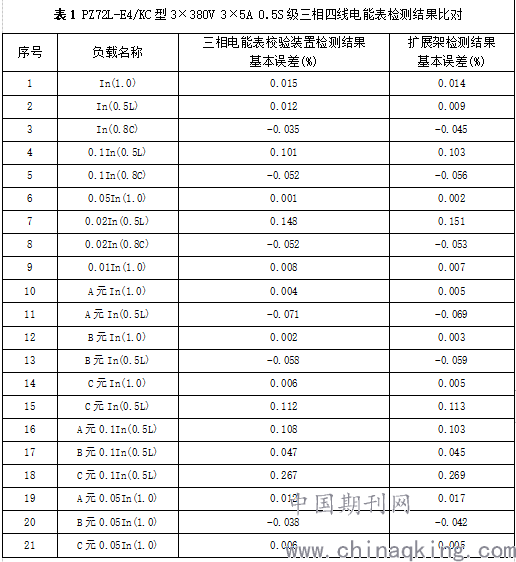

4.1扩展测试架样机制作完成后，针对PZ72L-E4/KC型、ADL400型等型号的三相四线电能表的基本误差[1-2]进行系统的比对测试，并使其与三相电能表多功能校验装置进行比对实验，在各自的基本误差点上进行测量，测量结果见表1、表2。
.png)

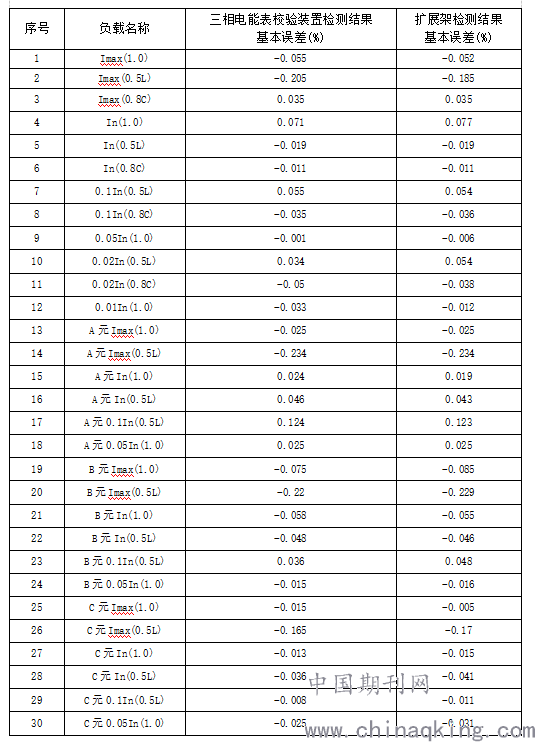

表2 ADL400型 3×220/380V 3×1(6)A 0.5S级三相四线电能表检测结果比对
.png)

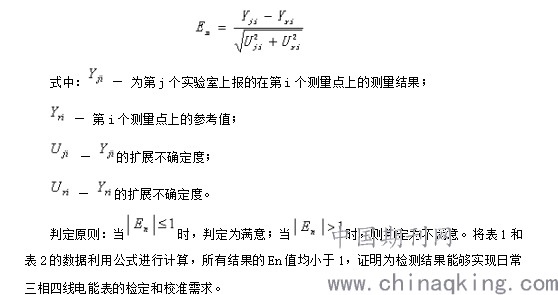

检测结果的计量溯源性通过归一化偏差En评价：
.png)

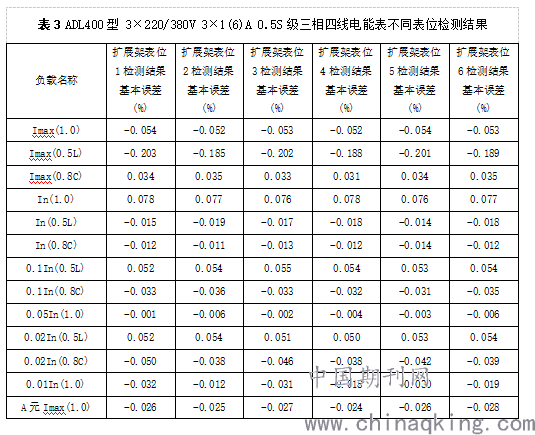

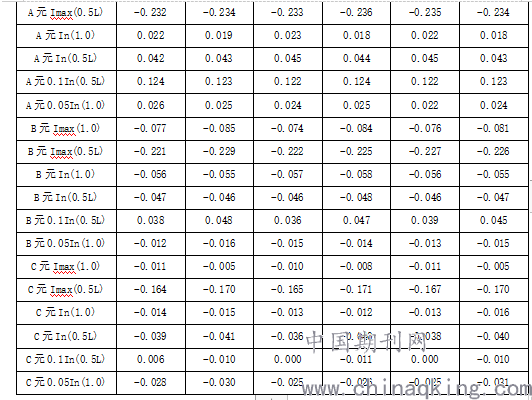

4.2对扩展测试架的6个表位进行多路输出一致性[1-2]试验，扩展测试架的6个表位分别对同一个ADL400型三相四线电能表进行测量，测量结果见表3，测量结果符合要求。

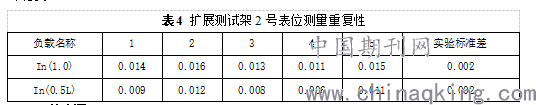

4.3在扩展测试架的2号表位进行测量重复性[1-2]试验，使用表位2对PZ72L-E4/KC型三相四线电能表进行测量，测量点为In(1.0)和In(0.5L)，测量结果见表4，测量结果符合要求。
.png)
5结束语
文中提出一种对三相电能表多功能校验装置扩展的方法，其接线安全优化，能同时对6台参数相同的仪器进行检定或校准，文中详细讨论了所提三相电能表多功能校验装置扩展架的构想，工作原理和选择使用材料，画出原理草图并制作样机，最后完成结果验证。
参考文献
[1] JJG597-2005 交流电能表检定装置国家计量检定规程[S] 中国计量出版社
[2] GB/T 11150-2001 电能表检定装置[S] 中国标准出版社
