刘江涛
河北省邯郸市东武仕水库管理处 （056500）
摘要：在城镇、社区、工厂等环境中，安全性、可靠性高的电缆供电线路应用广泛，作为电力设计人员，必须熟知各种电缆型式及其适用环境条件，以便根据实际使用条件正确选择电缆。
关键词：型式标号 缆芯材质 电缆芯数 绝缘水平 绝缘类型 外护层类型
一、电缆型式标号意义
电缆型号由拼音及数字组成，拼音表示电缆用途及绝缘、缆芯材料，数字表示铠装及外护层材料。
型式：* * * * * * *
位数：1 2 3 4 5 6 7
其中：第1位表示用途，电力电缆不表示，控制电缆为K，信号电缆为P。
第2位表示绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯为Y，交联聚乙烯为YJ，橡皮为X。
第3位表示缆芯材质，铜芯不表示，铝芯为L。
第4位表示内护层，铝为Q，聚氯乙烯为V，聚乙烯为Y。
第5位表示特征，无特征不表示，不滴流为D，屏蔽为P。

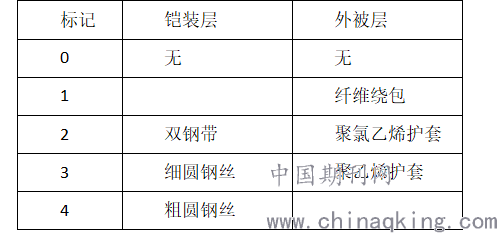

第6位表示铠装层，分为5种，以0---4标记，详见下表。
第7位表示外被层，分为5种，以0---4标记，详见下表。
.png)
例如：YJV22为铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，VLV33为铝芯聚氯乙烯绝缘细钢丝铠装聚乙烯护套电力电缆。
二、电缆芯线材质选择
电缆的芯线材质，主要是铜和铝，要求如下：
1．控制电缆应采用铜芯。
2．耐火电缆；电机励磁、主要电源、移动式电气设备、需要保持连接具有高可靠性的回路；震动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境；以上情况应采用铜芯电缆。
3．紧靠高温设备；安全性要求高的重要公共设施中；水下敷设当工作电流较大需增多电缆根数时；以上情况宜采用铜芯电缆。
4．除以上情况外，需结合工程造价和对供电安全可靠性要求，决定电缆采用铜芯或铝芯。
三、电缆芯数选择
电缆主要有单芯、双芯、三芯、四芯、五芯，需结合具体使用条件和环境要求确定。
1、交流供电回路宜采用三芯电缆。
2、直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
3、工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
4、1KV及以下电源中性点直接接地系统：对于保护线与受电设备的外漏可导电部位连接接地的情况，当保护线与中性线合用同一导体时，电缆芯数中保护线与中性线综合按一芯考虑，选择四芯电缆；保护线与中性线各自独立时，电缆芯数中保护线与中性线按独立的两芯考虑，选择五芯电缆；受电设备外漏可导电部位的接地与电源系统接地各自独立的情况，电缆芯数中只考虑一芯中性线，不考虑保护线，选择四芯电缆。
四、电缆绝缘水平选择
1、交流系统中电力电缆缆芯的相间额定电压，不得低于使用回路的工作线电压。
2、交流系统中电力电缆缆芯与绝缘屏蔽或金属套之间额定电压，在中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压，否则不宜低于133%的使用回路工作相电压。在单相接地故障可能持续8h以上，或发动机回路等安全性要求较高的情况，宜采用173%的使用回路工作相电压。
3、交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。
4、控制电缆额定电压的选择，应不低于该回路工作电压，满足可能经受的暂态和工频过电压作用要求。并：沿较长高压电缆并行敷设的控制电缆（导引电缆），选用相适合的额定电压；在220KV及以上高压配电装置敷设的控制电缆，宜选用600/1000V，或在有良好屏蔽时可选用450/750V；一般情况下，宜选用450/750V，当外部电气干扰影响很小时，也可选用较低的额定电压。
五、电缆绝缘类型选择
1、6kV以下回路，可选用聚氯乙烯绝缘电缆；非重要性的6kV回路，经经济技术比较合理时也可用聚氯乙烯绝缘电缆。
2、用在中、高压回路的交联聚乙烯电缆，应选择属于具备耐水树特征的绝缘构造型式；对重要的6kV及以上电压回路，宜采用有干式交联和内、外半导电与绝缘层三层共挤工艺特征的电缆。

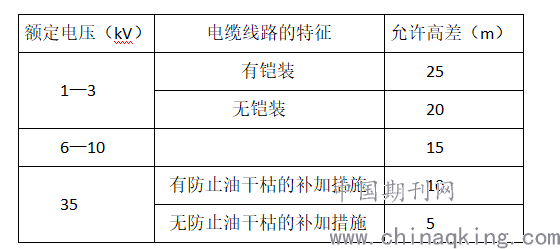

3、油浸纸绝缘电缆的选择：当电缆线路最高与最低点之间的高差，未超过黏性油浸纸绝缘电缆允许高差时（见下表）宜采用黏性油浸纸绝缘电缆，否则应采用不滴流油浸纸绝缘电缆。
.png)
4、移动式电气设备等需要经常弯移或有较高柔软性要求的回路，应使用橡皮绝缘电缆。
5、放射线作用场所，应选用交联聚乙烯、乙丙橡皮绝缘等耐射线辐照的电缆。
6、60℃以上高温场所，应按经受高温及其持续时间和绝缘类型要求，选用耐热聚氯乙烯、普通交联聚乙烯、辐照式交联聚乙烯、乙丙橡皮绝缘等合适的耐热型电缆；100℃以上高温环境，宜采用矿特绝缘电缆；高温场所不宜使用聚氯乙烯绝缘电缆。
7、低温－20℃以下环境，应按低温条件和绝缘类型要求，选用油浸纸绝缘类、交联聚乙烯、聚乙烯绝缘、耐寒橡皮绝缘电缆；低温环境不宜使用聚氯乙烯绝缘电缆。
8、有低毒难燃性防火要求的场所，可采用交联聚乙烯、聚乙烯、乙丙橡皮等绝缘不含卤素的电缆；防火有低毒性要求时，不宜使用聚氯乙烯电缆。
六、电缆外护层类型选择
1、电缆的外护层选择要求
交流单相回路的电力电缆，不得有未经非磁性处理的金属带、钢丝铠装。
在潮湿、含化学腐蚀环境或易受水浸泡的电缆，金属套、加强层、铠装上应有挤塑外套，水中电缆的粗钢丝铠装应有纤维外被。
除低温－20℃以下环境或药用化学液体浸泡场所，以及有低毒难燃性要求的电缆挤塑外套宜用聚乙烯外，其余场合可采用聚氯乙烯外套。
用在有水或化学液体浸泡场所的6—35kV重要性或35kV以上交联聚乙烯电缆，应具有符合使用要求的金属塑料复合阻水层、铅套、铝套或膨胀式阻水等防水构造。敷设于水下的中、高压交联聚乙烯电缆宜具有纵向阻水结构。
2、选择自容式充油电缆的加强层类型，且当线路未设置塞止式接头时最高与最低点之间高差:在仅有铜带等径向加强层时，允许高差为40m，用于重要回路时宜为30m；在径向和纵向均有钢带等加强层，允许高差为80m，用于重要回路时宜为60m。
3、直埋敷设电缆的外护层：在电缆受较大压力或有机械损伤危险时，应有加强层或钢带铠装；在流砂层、回填土地带或能出现位移的土壤中，电缆应有钢丝铠装；在白蚁危害严重且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装；其他情况可采用不带铠装的外护层。
4、空气中固定敷设电缆的外护层：油浸纸绝缘铅套电缆、小截面挤塑绝缘电缆直接在臂式支架敷设时，应具有钢带铠装；地下客运、商业设施等安全性要求高且鼠害严重的场所，塑料绝缘需具有金属套或钢带铠装；电缆位于高落差的受力条件，需要时可含有钢丝铠装；其他敷设在梯架或托盘等支承密接的电缆，可不含铠装；严禁在封闭式通道内使用纤维外被的明敷电缆。
5、移动式电气设备等需经常弯移或有较高柔软性要求回路的电缆，应采用橡皮外护层。
6、放射性作用场所的电缆，应具有适合耐受放射线辐照强度的聚氯乙烯、氯丁橡皮、氯磺化聚乙烯等防护外套。
7、敷设于保护管中的电缆应具有挤塑外套，油浸纸绝缘铅套电缆宜含有钢铠层。
8、水下敷设电缆的外护层：在沟渠、不通航小河等不需铠装层承受拉力的电缆，可选用钢带铠装；江河、湖海中电缆，采用的钢丝铠装应满足受力条件；当敷设环境有机械损伤、腐蚀等防范需要时，可选用符合防护、耐蚀性增强要求的外护层。
结束语：本文简要介绍了电缆标号意义，以便读者在选择电缆时对照标号了解电缆的特性，对于在具体使用环境条件、技术要求下确定电缆的芯数和芯线材质、选择电缆绝缘耐压水平、选择电缆绝缘类型和外护层类型等也作了简要介绍，希望本文对从事电力行业的人员能够提供一些帮助。
