杨龙
宁夏送变电工程有限公司，宁夏 银川 750001
摘要:为有效提高GIS组合电器的安装质量和使用寿命，降低GIS组合电器老化速度，本文结合GIS组合电器无尘化施工在变电站电气安装中的应用，研究和编制无尘化施工方案来确保施工质量控制，并提出一些应用完善措施，以供参考。
关键词:无尘化施工;GIS组合电器；安装方案;
1变电站电气安装中应用GIS组合电器无尘化施工的重要作用

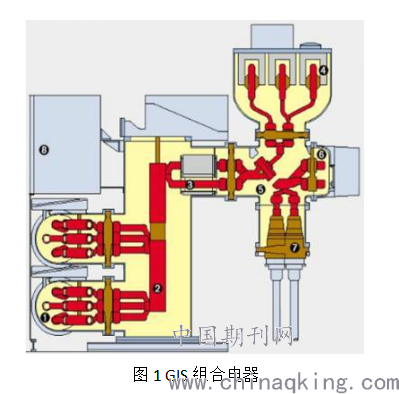

为了满足社会经济发展，变电站的建设任务越来越多，其中GIS组合电器作为变电站的重要设备，其安装质量对变电站正常运行有重要作用。传统变电站GIS组合电器安装中，通常土建、电气施工交叉作业，安装环境空气污染严重，容易污染GIS组合电器，降低GIS组合电器中SF气体纯度，影响GIS组合电器的安装质量和使用寿命。为了提高变电站GIS组合电器安装质量，改变传统变电站GIS组合电器安装过程中的弊端，积极探索新工艺、新技术的应用。以变电站GIS组合电器（如图1所示），安装过程中引入无尘化施工方法为例，研究和编制无尘化施工方案和管理规定，有效延长GIS组合电器的使用寿命。
.png)
1 、母线及隔离开关/接地开关组合2、 断路器3、电流互感器4、电压互感器5、线路隔离开关及接地开关6、安全接地开关7、电缆接头8、控制柜
1 GIS组合电器无尘化施工在变电站电气安装中的应用问题
1.1土建和电气施工交叉作业的问题
传统GIS组合电器安装过程中，为了加快施工进度，往往在土建工程未完全竣工的情况下，就开始进行GIS组合电器安装。而土建施工过程中产生的各种污染会影响GIS组合电器的安装质量。
1.2作业人员自身污染的问题
GIS组合电器作为变电站的重要设备，其安装质量对变电站正常运行有重要作用。传统变电站GIS组合电器安装中，通常土建、电气施工交叉作业，安装环境空气污染严重，容易污染GIS组合电器，降低GIS组合电器中SF6气体纯度，影响GIS组合电器安装质量，进而影响GIS组合电器使用寿命。传统GIS组合电器安装过程中，作业人员自身携带的各种灰尘、污染物都会对安装环境产生影响，进而影响GIS组合电器的安装质量。
1.3空气温度及湿度对安装质量的影响
传统GIS组合电器安装过程受季节、天气等因素的影响很大，如果空气温度或湿度异常，必然会影响GIS组合电器气体的纯度，导致GIS组合电器安装过程不规范，安装质量下降。
2 GIS组合电器无尘化施工应用完善措施
2.1 无尘化施工进场要求
2.1.1设备安装室卫生清洁
安排专职人员每天清理，对室内电缆沟、地面进行全面清理，清除地面碎石，用吸尘器吸除地面灰尘，保证地面干净整洁。记录室内温度、湿度，检测室内粉尘浓度并做好登记。温度、湿度及粉尘浓度检测合格之后方可进行工作，如果达不到要求，应采用通风、使用吸尘机等设备进行处理，直到达到规定要求。建立作业人员登记制度。作业人员入场、离场进行签到。地板革铺设。测量检修通道，根据通道大小裁切地板革并铺设。
2.1.2工器具进场要求
设备安装室的工器具必须无油污、锈迹，保证工具干净，定期对使用的工器具进行清理、除污。施工的工器具分类存放于定制化区并按顺序编号。
2.1.3设备材料进场要求
设备开箱后进行清理;材料定制化堆放，边角余料、开箱废板等施工废料按天定量堆放并及时清理至指定堆放点。施工机械进场过程中施工机械进入设备安装室必须进行除灰、除尘处理。
2.2 无尘化施工方案
2.2.1创造无尘化施工环境
严格按照工程进度进行，确保设备安装室装修、装饰工作全部结束，门窗安装完毕后进行GIS组合电器安装，杜绝土建与电气交叉作业。GIS组合电器安装前，设备安装室门窗要全部封闭，包括吊装平台通道、风机、百叶窗等与外部连通部位全部关闭;使用塑料布进行密封，清理设备安装室内浮尘;二次电缆沟全部用盖板覆盖，电缆竖井用花纹钢板封堵，空隙使用泡沫胶进行密封，营造相对意义上的“清洁室”。
2.2.2在设备安装室的入口处设置清洁间
清洁间使用方管搭设框架，四周使用透明塑料布密封，内部布置单通道风淋室、全自动鞋套机、无尘工作服及相应的衣帽柜。作业人员首先经过清洁间，除去随身的浮尘，穿戴无尘工作服、鞋套;然后经过风淋室吹淋结束后，进入洁净无尘的设备安装室。
2.2.3设备安装室张贴无尘化施工措施
在中央位置设置PC－6A在线粉尘检测仪。首先检测环境内粉尘颗粒浓度及温度、湿度并记录，判断是否满足无尘化施工要求;然后设置监测参数，检测设备每2min对周围15m内环境进行监测，粉尘浓度一旦超过标准值，立即报警并停止施工，查找粉尘发生点并及时消除。配备YT－HPC3000A手持式粉尘检测仪，粉尘检测仪的数据采集地点设置在当日对接设备周围1m处，等距设置4点位置作为采集点，对设备安装室的粉尘浓度全方位实时监测。每日收工后对使用的工器具用酒精、清洁纸进行统一擦拭，放置工具箱内。设备安装室设置2个封闭式垃圾桶，对安装过程中产生的垃圾进行集中收集处理，避免施工垃圾对现场的二次污染。
2.3无尘化施工管理规定
无尘化施工管理规定是对作业人员的硬性要求，每名作业人员都需要掌握管理规定，严格按照管理规定的要求进行作业。每日工作前，作业人员检查门窗、风机、百叶窗、电缆沟盖板等是否密封完好，使用实时粉尘检测仪监测粉尘浓度及温度、湿度是否满足设备安装要求。任何人进入设备安装室工作或参观，按规定换穿无尘衣，不得将私人物品及非洁净室所使用的工器具携入清洁室，使用的工器具用完后立即收起。设备附件在设备安装室外拆箱及拭净，并在风淋室吹淋结束后方可进入设备安装室。风淋室为单人单通道，为避免影响空气正常循环及除尘效果，作业人员须分别依次进入，严禁多人依次进入。工作人员必须穿无尘衣程序为发罩－口罩－头罩－无尘衣－无尘鞋－手套。戴手套之前先确定正面，并作充气试验，确定无漏点方可使用，手腕部份藏于无尘衣袖内。所有废弃物及用过的物品按规定处理及倾倒，随时保持整洁，勿将垃圾留给别人，手套、指套、废弃物勿随手丢弃，应置入垃圾桶内。勿在设备安装室内踏步来回走动，非作业人员禁止停留在洁净区域内。
3结论
综上所述，无尘化施工保证了GIS组合电器安装过程可控在控，改善了传统安装过程中野蛮施工等问题，避免了由于安装质量不合格，导致耐压试验不合格等问题。无尘化施工减少了GIS组合电器运行维护过程中出现的各种小故障，有效延长了GIS组合电器使用寿命，带来巨大的经济效益。通过研究无尘化施工方法，率先开展无尘化施工样板，为以后GIS组合电器安装提供参考。
参考文献:
［1］田禄，张庆平，胡建军，等．±800kV换流站GIS隔离开关绝缘击穿故障原因分析［J］．内蒙古电力技术，2017，35(5):36－40．
［2］陈付雷，方熙，刘翠柳．GIS无尘化施工措施研究［J］．中国电力企业管理，2020(3):80－81．
［3］向诗俊，舒豪．110kVGIS母线优化布置方案分析［J］．内蒙古电力技术，2017，35(4):84－86，91．
