王浩宇
吉林龙源风力发电有限公司，吉林 长春 130000
摘要：风力发电技术是目前新能源中技术最成熟、最具有商业开发价值的一种发电方式之一，越来越多的国家已经注意到风电开发能够缓解当前环境日益恶劣的现状。结合当前我国节能减排的形式，开发研究风电是极具意义的。本文基于研旭风力发电仿真平台，通过将风力发电机组的整套设备抽象成发电仿真平台，以此来模拟直驱式风力发电系统，通过修改仿真系统的风速参数，获取不同风速下的发电特性。
关键词：风电；控制系统；设计
1 系统概述
实际的直驱式风力发电系统主要由风轮、永磁同步发电机、交直交变流器(背靠背连接)等组成。风轮带动发电机，从而发出三相交流电，三相交流电再通过PWM整流器将交流电变为直流电，再通过PWM逆变器将直流电逆变为三相交流电，再通过电感滤波，变压器升压后将并入主网。在仿真平台系统中，风轮由异步电动机代替，通过变频调速，从而模拟自然风变化的情况。
.png)

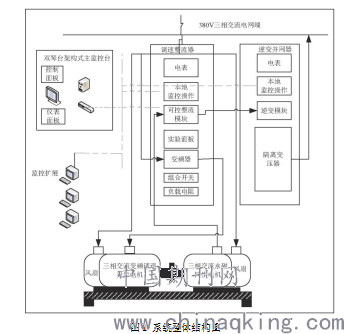

直驱式风力发电仿真平台主要由主控台、背靠背变流柜、风电仿真平台组成。系统结构如图1所示。
2 系统原理

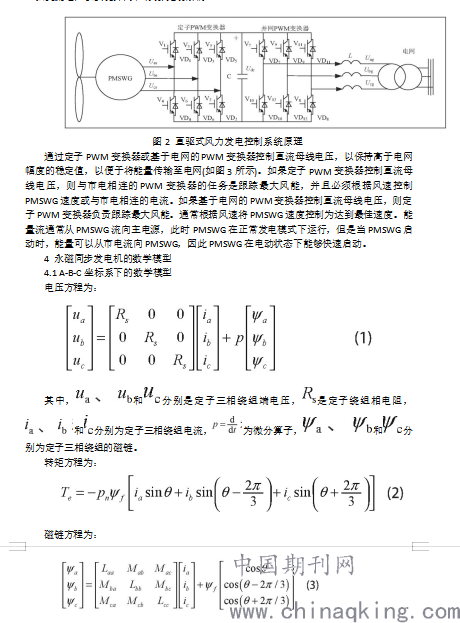

模拟风力发电是在研旭风力发电控制系统上进行，采用了三相异步电动机和永磁多极同步发电机(PMSWG)直接耦合直驱式风力发电系统，其原理如图2所示。
PMSWG产生的功率通过定子PWM整流器整流成直流电，与中央DC总线并联的大电容器充当稳定的电压和能量存储缓冲器，通过并网的PWM逆变器将直流电转变成与电网相同的频率的交流电并馈入电网，电网PWM逆变器和定子PWM逆变器具有相同的结构。

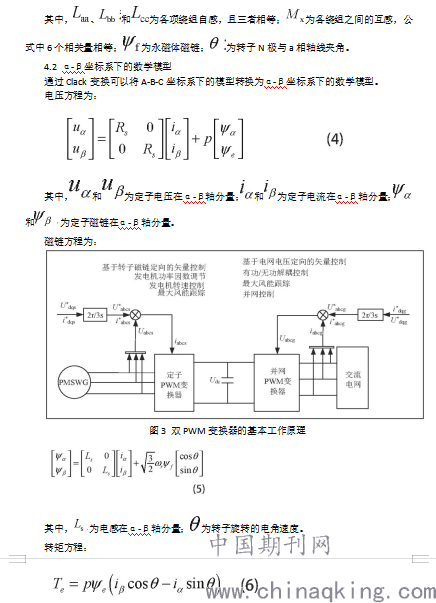

3 双PWM变换器的基本工作原理
双PWM变换器可以根据需要以整流或逆变器模式运行，并且能量可以双向流动。定子PWM变换器通常采用转子磁链定向，同时将PMSWG的定子电流控制为正弦波形，以实现转速以及功率因数的调节；并网PWM变换器使用电网电压矢量定向将直流电转换为对称的正弦交流电，以实现并网和有功/无功解耦。
.png)
.png)
.png)
5 软件设计
5.1 主程序设计

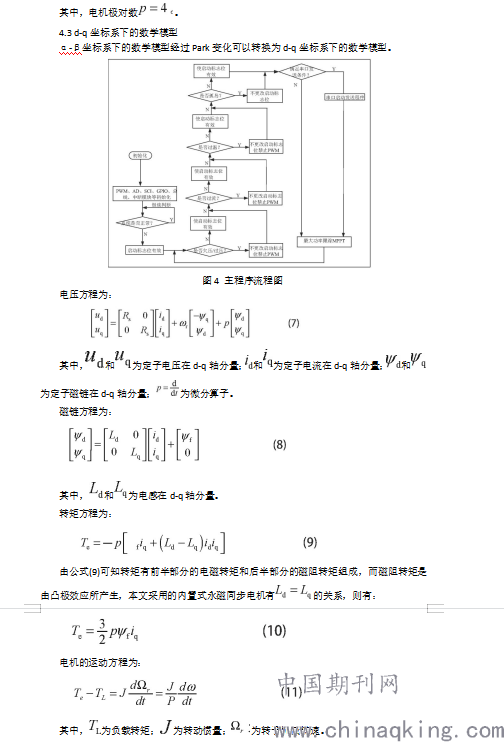

风力发电控制系统的整体程序框架如图4所示。当发出初始化指令后，PWM、AD、SCI、总线、GPIO等中断模块进行初始化，初始化后判断系统是否正常，如果正常进行启动，若不正常再次初始化。当系统正常时开始启动，系统判断是否过压/欠压，若果过压或者欠压者启动保护，当启动系统保护时则禁止PWM工作，如果正常则启动标志位为有效，满足串口发送条件，则启动串口发送，并且最大功率跟踪MPPT。
.png)
6 测试结果分析
依据上述模拟风力发电控制系统结构设计，在研旭风力发电控制系统仿真实验平台配置仿真参数，运行仿真软件后，通过观察记录参数得到测试结果。
在上位机软件安装在主控台的工控机中，打开“DirectDrivePlat”登陆，将整流器和逆变器全部开启，当登陆成功后。
风机发电实时参数在随着风速变化而不断变化，当其电机转速为377r/min时，转矩为7.9%，输出频率为16.60Hz，发电功率为0.2kW。
7 结论
本文对模拟风力发电系统的控制策略进行了研究，对并在仿真平台上进行了测试，结果表明并网电流呈现出较好的正弦波，基本实现风能最大跟踪控制。
参考文献
[1]李光毅.自润滑轴承支撑连杆式联轴器研制及仿真分析[D].哈尔滨理工大学.2018.
[32]阮毅，杨影，陈伯时.电力拖动自动控制系统--运动控制系统(第5版).北京：机械工业出版社，2016.
