朱爱国 王国朋 王运劭 乌大鹏
国网聊城供电公司 山东 聊城 252000
摘要：变电站工程实际施工中，往往工期比较紧张，结合现场实际情况，合理安排施工工序，提前做好施工准备，是保证里程碑计划时间节点完成的必要条件，结合聊城地区变电站工程的设计特点和施工单位情况，特制定本标准工序实施办法，指导现场施工。
关键词：变电站；标准施工；分析
引言
在变电站的建设过程中，土建结构是非常重要的环节，也是确保变动性、稳定性与安全性的重要内容，所以，我们需对变电站土建施工环节加以重视，以确保后期变电站可顺利建设、正常运作。
1工程施工基本工序安排
开工后首先进行站内主要道路基层施工及场区给排水施工，屋外配电装置构支架基础施工，后进行主控通信楼基础施工，同时开展全所接地施工。主控通信楼施工过程中有地下电缆半层的应首先进行地下电缆半层施工。有主变基础或者设备基础的应先完成主变及设备基础施工再进行上部结构施工。主控楼脚手架安装时可在散水位置做临时垫层，方便脚手架施工及后续散水施工。
基础施工完成后进行电缆沟的施工，进行电缆支架安装，然后进行二次电缆敷设。待主控楼和继电器室主体及抹灰完工后，即进行二次设备的安装工作和保护通信设备单元件调试。
一次设备调整和二次接线工作完成后，进行全站系统联动调试工作。
一次、二次设备全部安装调试完毕，即进行系统联动调试以及变压器和架构的刷漆补漆工作，然后进行三级验收和消缺及资料移交工作。
2定位放线
1）新建工程勘测设计人员要进行设计交桩，业主及监理人员应到场，设计交桩完成后，施工单位安排专业测量人员用全站仪采用闭合线路法将坐标及标高控制桩引入施工现场，建立施工现场的一级工程坐标和高程控制网，并进行永久保护。
2）场地平整后，项目部依据一级测量网在所区内各施工区域建立二级测量定位网并加以保护，填写工程控制网测量记录上报监理项目部。施工单位应根据施工现场实际情况设置控制桩，所有控制桩均采取保护措施防止被破坏，并定期复测以保证其准确性、精确性。

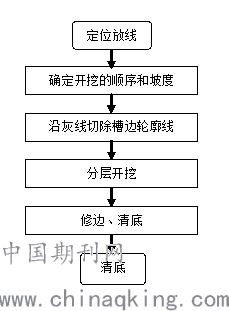

3土方开挖工程
1）土方工程是变电站内土建施工的主要分部工程之一，结合工程特点及工期要求,确定采用机械开挖或人工开挖，开挖遵循先深基础后浅基础，先重要部位后次要部位，兼顾机械进出路线的原则。
2）土方开挖前，建筑物或基础的定位控制线（桩）、水平桩及基槽的灰线尺寸必须经过检验合格，并办完预检手续。根据本工程土质及地下水位情况，确定边坡开挖坡度。
3）在开挖过程中，应随时检查槽壁和边坡的状态，深度大于1.5m时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。
4）开挖基坑（槽）和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留100mm土层不挖，在抄平后，由人工挖出。机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。
5）修帮和清底：在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木橛，然后人工将预留土层挖走；同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边，最后清除槽底土方。
6）槽底修理铲平后，及时上报监理部，组织相关方进行基槽验收。
7）现场开挖基坑（槽）的土方，应根据实际情况，租用土方堆放场地或者在变电站场地内临时堆放，要采取方便回运回填的原则。
4土方回填工程
1)填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净。
2)检验回填土有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，采用翻松、晾晒措施；如遇回填土的含水量偏低，采用预先洒水润湿等措施。
3)回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200～250mm，人工打夯不大于200mm，振动压实机每层铺土厚度为250～350mm。每层铺摊后，随之耙平。
4）回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉，并且严禁采用水浇使土下沉的所谓“水夯”法。
5）深浅两基坑（槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为1：2。上下层错缝距离不小于1.0m。
6）基坑（槽）回填应在相对两侧或四周同时进行。基础墙两侧标高不可相差太多，以免把墙挤歪。
7）回填房心土及管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子两侧填土夯实；并由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道的情况下，方可采用蛙式打夯机夯实。防水层、防腐绝缘层或电缆周围，应回填细粒料。
8）回填土每层填土夯实后，应按规范规定进行环刀取样，测出土的干密度；达到要求后，再进行上一层的铺土。
9）修整找平：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。

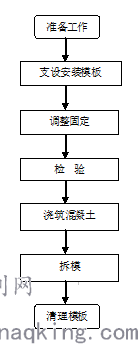

5模板工程
1）为提高混凝土浇筑成型质量，工程模板宜全部采用竹（木）胶合板进行支设，露出地面设备基础宜全部采用倒角条进行倒角。
2）模板施工前根据结构构造型式和施工条件，绘制配板设计图、连接件和支承系统布置图以及细部结构、异形模板和特殊部位详图。
3）根据结构构造型式和施工条件，对模板和支承系统等进行设计并进行力学验算。
4）制定模板及配件的周转使用计划，编制模板和配件的规格、品种与数量明细表。
5）制定模板安装及拆模工艺，以及技术安全措施。
6）按施工需用的模板及配件对其规格、数量逐项清点检查，未经修复的部件不得使用。
7）经检查合格的模板，应按照安装程序进行堆放或装车运输。重叠平放时，每层之间应加垫木，模板与垫木均应上下对齐，底层模板应垫离地面不小于10cm。运输时，要避免碰撞，防止倾倒；堆放时，应采取措施，保证稳固。
8）向施工班组进行技术交底，并且先做样板，经施工项目部、监理部等有关人员确认后，再大面积展开。
9）支承支柱的土壤地面，应事先夯实整平，并做好防水、排水设置，准备支柱底垫木。
10）竖向模板安装的底面应平整坚实，并采取可靠的定位措施。
11）模板应涂刷脱模剂。结构表面需作处理的工程，严禁在模板上涂刷废机油或其他油类。
12）按配板设计循序拼装，以保证模板系统的整体稳定。
13）配件必须装插牢固。支柱和斜撑下的支承面应平整垫实，要有足够的受压面积。
14）预埋件与预留孔洞必须位置准确，安设牢固。
15）基础模板必须支撑牢固，防止变形，侧模斜撑的底部应加设垫木。
16）柱子模板的底面应找平，下端应与事先做好的定位基准靠紧垫平，在柱子上继续安装模板时，模板应有可靠的支承点，其平直度应进行校正。
17）对现浇混凝土梁、板，当跨度不小于4m时，模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1/1000~3/1000；
18）柱模根部要用水泥砂浆堵严，防止跑浆；柱模的浇筑口和清扫口，在配模时应一并考虑留出。
19）梁、柱、板模板一次支设成型，加固方案必须确保整体刚度符合施工规范要求。
20）柱模的清渣口应留置在柱脚一侧，如果柱子断面较大，为了便于清理，亦可两面留设。清理完毕，立即封闭。
结束语
综上所述，由于变电站的正常运转是满足人们用电需求的重要保障，因此，需重视变电站土建施工中出现的问题，且采用相关的对策解决，从而提升变电站的建设质量水平，为我国的电力企业发展提供强有力的动力基础。
参考文献
[1]彭湃.智能变电站工程调试中若干故障的分析与解决[J].农村电气化,2021(02):44-46.
[2]谭波,赵娜,张丹妮,李雪婷.基于BIM的装配式变电站数字化建设应用研究[J].山西建筑,2021,47(02):194-198.
[3]孙凯.变电站土建结构设计存在的问题及处理方案研究[J].工程建设与设计,2020(24):18-19.
