摘 要：本文论述了混凝土楼板预留套管洞使用钢套管与使用塑料套管施工的优缺点。
关键词：普通钢套管；塑料套管；塑料套管结合塑料气泡膜施工做法
1 前言
普通钢套管在施工板面预留孔洞，对比塑料套管结合塑料气泡膜工艺做法，考虑节约材料成本以及人工成本优缺点。
2普通钢套管施工工艺
2.1技术准备
1）在施工前，专业技术人员必须认真地熟悉图纸资料，并遵守图纸设计要求按图施工。
2）预留、预埋施工人员应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格。预留、预埋人员根据建施、水施等图纸要求，绘制相关专业预埋图。
2.2材料准备
根据设计图纸，按照后期管道性能要求预支或采购相应的套管。
2.3主要机具
钢尺、水平尺、电焊机、切割机等。
2.4钢套管规格及操作工艺
套管规格选用穿楼地面的管道应在其相应的位置预留孔洞。其留孔洞尺寸为:
DN25及以下管道预留孔: φ50mm~φ100mm
DN32~ 50预留孔: φ 100mm~ φ 150mm
DN70 ~ 125预留孔: φ150mm ~φ200mm
DN150预留孔:φ200mm~φ250mm
DN200预留孔:φ250mm~φ300mm
1）所有预留孔的中心座标及标高，偏移设计位置应不大于20mm。在土建底层钢筋绑扎完后，根据施工图绘制专业予留予埋图进行预留(埋)，施工时要对照上、下层施工图纸，按图要求做好预留孔洞、厨厕的预留洞应注意洁具的位置以及厨厕内的线、管布置，以免在安装时损坏线管。楼地面的孔洞的预留采用长20cm左右的钢短管外缠塑料布确定预留位置后固定于墙体或板体钢筋上，并应及时复核其位置，保证位置准确无误。密切配合土建，待砼板初凝后，应及时将套管抽出，以保证预留孔洞的成形，同时套管也可多次重复利用，剪力墙上的套管待土建拆模后进行复查清理。
2）楼板底筋绑扎完毕后，根据规范要求及钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠，预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇筑时进入套管内，待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。
3）使用钢套管预留孔洞缺点；由于浇筑后施工人员需要拔出钢套管循环利用，施工人员需要控制拔出钢套管时间，掌握不好容易破坏主体结构构件。
3套管预制工艺
.png)

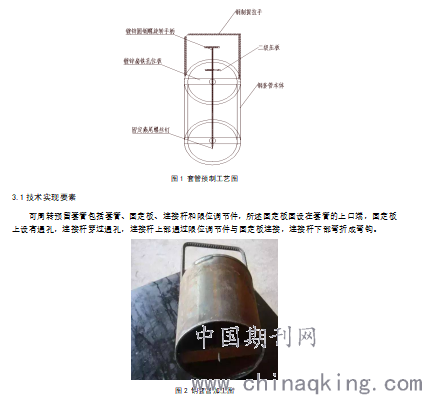

图2 钢套管加工图
3.2制作步骤
1）通孔的圆心与套管的圆心同轴设置。
2）套管为钢套管。
3）连接杆上设有丝扣，限位调节件与丝扣螺接。
4）限位调节件为螺母。
5）固定板为钢板。
6）弯钩与连接杆的夹角为90度。
7）固定板与套管的上口端焊接为一体。

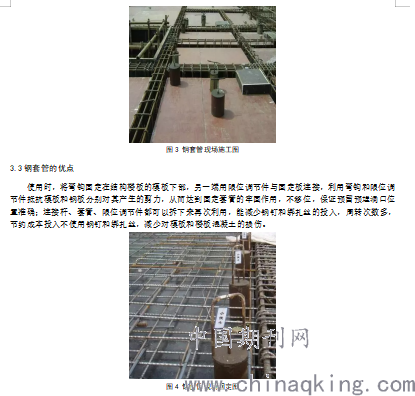

.png)
图4 钢套管现场固定图
3.4钢套管的缺点
1）楼板混凝土浇筑过程中，在振捣混凝士时，经常会扰动绑扎丝，会使绑扎丝松动，造成套管移位，影响后期水电管的安装的技术问题。
2）混凝土浇筑后施工人员需要拔出钢套管在次重复利用，如楼板面浇筑后初凝时间不到，施工人员上去踩踏会导致楼板面留下脚印，直接影响观感，如施工人等混凝土达到能上人时间在取钢套管会导致钢套管无法拔出遗留在混凝土内导致后期会出现大量的剔凿工作。
.png)
4普通塑料套管施工
4.1工艺流程
定位→固定塑料套管→浇捣板面→拆除模板→砌体、粉刷→立管安装→支管安装→卡件固定→套管孔洞灌浆→闭水试验。
4.2操作要点
（1）根据支模轴线，在制作完模板弹出需要定位十字线。
（2）用2寸钉将“塑料套管”按十字线在四角固定。
（3）固定“塑料套管”后，用木屑或黄砂垫满“塑料套管”管内身，避免浇捣时混凝土浆流入管身。
（4）浇捣混凝土时应注意观察“塑料套管”有无位移变形或堵塞情况，发现问题应立即停止浇捣进行整改。
4.3普通塑料套管的优点
（1）施工速度快，安装极为方便快捷。可一人独立操作，即可安装完成一套，提高施工效率6~8倍，节省人工工资90%以上。
（2）施工面平整光洁，产品与管道及楼板接合紧密，套管直接预留在楼板内，等混凝土完全凝固后拆除，成形率高，提高施工质量标准。
（3）各种规格尺寸现货齐备，方便施工，拿来即用。

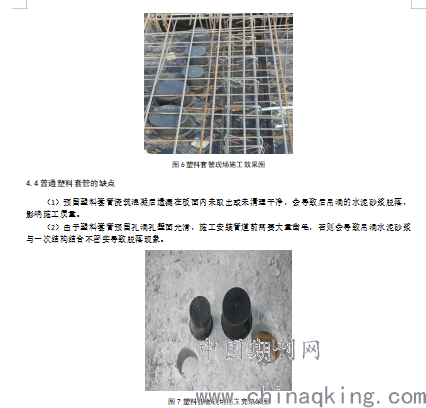

.png)
5塑料套管结合塑料气泡膜施工
5.1工艺流程
定位→固定塑料套管→缠绕塑料气泡膜→浇捣板面→拆除模板→拆除塑料套管及塑料气泡膜→砌体、粉刷→立管安装→支管安装→卡件固定→套管孔洞灌浆→闭水试验。
5.2操作要点
（1）根据支模轴线，在制作完模板后弹出定位十字线。
（2）用自攻钉将“塑料套管”按十字线在四角固定。
（3）固定“塑料套管缠绕塑料气泡膜”后，用木屑或黄砂垫满“塑料套管”管内身，避免浇捣时混凝土浆流入管身。
（4）浇捣混凝土时应注意观察“塑料套管”有无位移变形或堵塞情况，发现问题应立即停止浇捣进行整改。

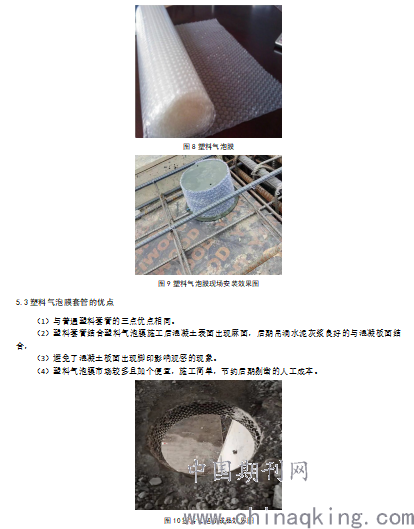

.png)
图10塑料气泡膜成品效果图
6预留孔洞封堵施工
6.1工艺流程
预留孔洞→校正清洁→吊洞模具→清洗洒水→刷素水泥浆→浇细石砼→养护（如有渗漏现象-→第二次浇细石砼→养护）→蓄水试验→办理工序交接验收手续→土建防水。
6.2管道预留洞口封堵施工要点
（1）将洞口凿毛成喇叭口，上大下小，上部最少要求保证比管道大4~6cm，下部最少要求每边保证比管道大2~3cm，并且要清洗干净后才能吊模。
（2）立管完成安装牢固后，吊模要求稳固，下部与底板面平，保证砼浇捣后的平整度。
（3）凿毛清洗干净后，紧接着在洞口刷一道素水泥浆。
（4）用细石砼浇捣密实，12小时内进行蓄水养护，排水管道保证四周200mm范围内由管边向内适当找坡。
（5）2天以后方可拆模，并进行24h蓄水试验。
（6）试验合格后，及时取得甲方监理认可，并办理工序交接检查手续。
.png)
图10封堵施工图
6.3注意事项
（1）冬日施工注意不能低于5℃。
（2）预留洞口堵洞时，要先将洞口凿毛，凿成漏斗形式，然后用水冲洗干净。在支模时，严禁用铁丝对穿装吊模，应在底口加支撑支设模板。
（3）为确保洞口能凿毛，凿打洞口应在立管安装前。
（4）洞口浇注应从下向上的顺序进行。
（5）预留洞口浇注必须在立管所处位置楼面的找平层完成前。
7 结束语
成品塑料专用预留套管结合塑料气泡膜，符合国家产业发展方向和“可持续发展”的科学发展观理念。
城阳区棘洪滩街道大胡埠社区棚户区改造项目（1-10#楼），解决了预留套管加工制作工序繁琐、拆除套管困难、高楼层塔吊吊装上楼的不安全因素、施工方便快捷、成本低廉以及检查方法等一系列问题，为水电预留孔洞施工累计经验。
