曾培文
佛山市南海区公路管理站 广东省佛山市 528000
拆除原理
拱桥的稳定原理：桥面所受的动荷载及自重荷载的竖向应力通过立柱传递给拱身，拱身再将传递过来的应力通过桥身内力转化为横向应力，最后传递到桥墩，从而达到受力平衡稳定。
破坏机理：通过在桥身布置多处炸点，炸点范围内的混凝土容易爆破破碎，形成多个断面。拱身的内力状态发生重组，受自重荷载作用，连接拱身的纵向钢筋受拉力作用开始变形，最终，钢筋拉断，整个桥体倒塌。
主拱圈总体拆除方案及施工流程
桥上附属结构拆除后，大桥拱圈采用钻孔爆破的方式进行拆除。结合大桥结构形式，钻孔部位为：拱肋、拱上立柱、立柱上横梁。
爆破施工工艺流程为：桥面开窗→搭设钻孔平台→布孔→钻孔→炸药装填、联网→爆破。
钻孔作业施工通道
为了方便施工人员下至拱脚及立柱进行钻孔作业，需要在桥面开窗口，搭建钻孔作业施工通道。设计沿桥面纵向中线开窗口，窗口规格1.0m×0.8m，每跨开窗口2个，位置如下图所示。
.png)

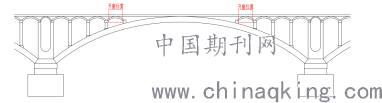

图 22 桥面开窗口位置正面图
搭设钻孔平台
由于拱肋施工钻水平孔，需要从拱肋侧面钻孔，因此，钻孔前需要在拱肋侧面和底部搭设钻孔操作平台。
在需要钻孔爆破的拱肋附近，从桥面或拱波上开窗口，用钢管和扣件从窗口和拱肋两侧相连，搭成平台框架，在框架上和侧面铺设竹跳板，形成安全钻孔操作平台。
.png)

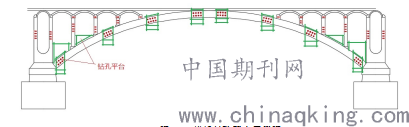

图 23 搭设钻孔平台示意图
爆破参数设计
炸点布置
由于四个拱圈结构相同，为方便表述，以一个拱圈为例进行标识，其他三拱炸点位置相同。
因沿线航道净空限高9m，大型设备无法进入，因此需增加炸点，尽量将主拱圈分解成小块，便于小型设备打捞。
炸点位置按结构分为：拱肋、小立柱和立柱上横梁、墩上立墙。
.png)

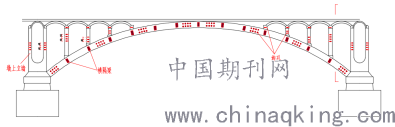

图 24 炮孔布置图立面图
爆破器材
（1）炸药：
采用安全环保的乳化炸药，药卷直径为32mm。
（2）雷管：
毫秒系列高安全的非电导爆管雷管。炮孔内炸药用高安全的非电导爆管毫秒雷管起爆；炮孔内雷管用“大把抓”捆绑的非电导爆管毫秒雷管起爆；
（3）导爆管和四通：
用四通和导爆管连接“大把抓”引出的雷管脚线，形成封闭的回路。
（4）击发枪：
从“大把抓”和四通的复式网路形成的封闭回路中引出两条导管，形成起爆网络，用击发枪进行起爆。
.png)

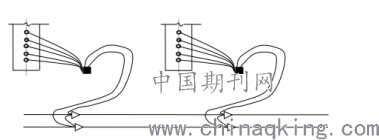

图 29 起爆网路连接“大把抓”连接形式示意图
起爆顺序
本次爆破采用分区段、延时起爆技术，分散了一次齐响药量，减小爆破振动和爆破冲击波。设计拱顶位置先起爆，拱侧后起爆，采用一次点火，孔内延期，孔外大把抓捆绑非电导爆管毫秒雷管。
依据以往的爆破拆除经验。拱圈爆破的顺序采取由中间到两边的顺序，通过优先爆破中间的炸点，可增加倒塌的自由面提高爆破效果。
.png)
图 31 起爆顺序图
雷管精确延时设计
按照设计的起爆顺序，对雷管段别进行设计，各炸点采用一个段位的雷管，共准备6个雷管段位。
爆破安全校核
安全是爆破拆除工程的关键环节，爆破产生的危害有很多，例如：爆破飞石、爆破振动、空气冲击波、噪音、毒气和灰尘等。如果施工时没有进行有效地控制，那么爆破就可能会给人们的日常生活带来很多麻烦。本工程所处市区内，且附近有既有建构筑物，安全问题不容忽视，因此有必要对爆破安全进行缜密的考虑，并作出应对措施，最大限度的减小爆破对周围的影响。根据国家爆破安全的有关规定，要求进行如下安全设计。
爆破地震波的安全校核
本次爆破采用微差爆破，根据炸点延时时间及单个炸点的装药量计算（参照表3雷管段别排布表），本次爆破的最大单响药量为64.4kg。

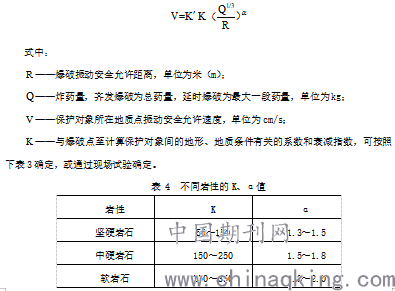

根据《爆破安全规程》（GB6722-2014）中爆破对保护对象位置质点振动速度公式为：
.png)
.png)

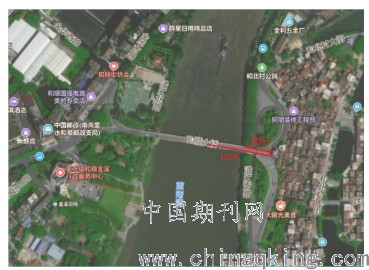

图 32 最大单段炸点距离建构筑物距离图
取Q=64.4kg，K=150，α=1.6，R=125m，把各参数代入上述爆破振动计算公式，可得v=0.13<5.0cm/s，爆破振动速度随距离的增大而减小，因而对于大于125米范围外的建构筑物，爆破振动速度小于0.13cm/s。
对于距离和顺方向河北村最近炸点A1，取Q=4.9kg，K=150，α=1.6，R=50m，把各参数代入上述爆破振动计算公式，可得v=0.14<5.0cm/s，因而，爆破振动不会对既有建构筑物造成影响。
结论：综上所述，爆破振动不会对周围既有建构筑物造成影响。
塌落震动验算

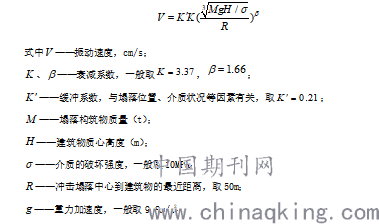

爆破后拱圈坍塌过程中势能转化为动能对河面、河道形成冲击力产生振动，目前建筑物塌落震动的计算公式为：
.png)
本次爆破时，拱圈落入河床分为两个阶段。第一阶段为拱圈落入水面。落水之后，经过河水缓冲作用，拱圈沉入水底速度大大降低，进入第二阶段，从水面逐步沉入河床。由于第二阶段的拱圈冲击河床速度远小于第一阶段拱圈入水速度，因此，拱圈冲击河床的冲击力也大大减小，产生的冲击振动也大大减小。因此，上述公式中，H取值按拱圈至水面高度即可。
本次爆破是将拱圈切成多段，且各炸点之间起爆时间相互错开，拱圈各部分塌落冲击河道的时间点有差异，产生的振动不叠加，故只需验证距离保护点最近距离的炸点塌落时产生的震动即可，质量为115t，质心高度取5米，按照上述公式进行计算得出<5cm/s，故桥体塌落振动不会对周围建构筑物产生影响。
爆渣落水产生涌浪分析

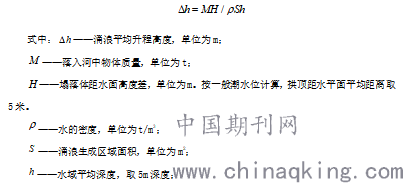

大桥爆破后，结构体瞬间落入水中，产生涌浪。按以往实测及经验，以涌浪生成区上下游30m范围内的平均涌浪高度作为参考。涌浪平均高度可按下式计算：
.png)
依据和顺大桥施工图，得出单个拱圈总重600t，考虑极限条件，按照主拱圈一次同时落水计算，则各参数取值如下：
.png)
将上述值带入公式中，计算得出=0.007。
跟据爆破安全规程建筑物的破坏程度与超压关系可知，本次爆破对周围的建筑设施没有任何不良影响。
爆破飞石控制
为了严格控制飞石，采用了严密覆盖措施，即采用在拱顶桥面爆破部分覆盖沙袋，然后在拱圈两侧用竹笆、安全网防护，可有效控制使飞石距离小于30m。
安全警戒设计
初步设计警戒范围为和顺大桥爆破点周边200m范围，如下图所示。
.png)

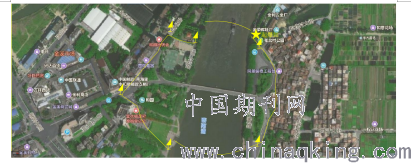

图 33 警戒区域
爆破前1小时要对爆破四周所示范围进行警戒，航道要封航（水上警戒距离为上下游各300m），无关人员撤离出警戒范围，并在各个出入口安排专人进行警戒；爆破前对附近道路实施交通管制，防止行人和车辆出入。爆破完成后，立即组织清渣船进行打捞清渣，恢复河道。
