赵垒
中石化股份有限公司天津分公司烯烃部
摘要： 烯烃部乙烯车间设备更新，设备换热器两侧有混凝土立柱，空间狭小，上方连接为透平蒸汽方箱不可切改，换热器不能向上提升。两台换热器上方为压缩机平台，平台不可打孔，不可让平台上方透平基础受理导致换热器无吊装锚点，施工难度大。
关键词： 换热器 更新 基础
前言：E-EA503为是三大机组之一丙烯压缩机的透平GBT501的表面冷凝器，E-EA218为裂解气压缩机透平GBT201表面冷凝器。两台换热器均于1995年投用，至今运行已22年。经历次机组的真空系统检修后换热管已封堵多根，管板、隔板存在大面积腐蚀性凹坑、鼓包等缺陷，经修补后勉强满足生产要求。为提高机组运行稳定性，降低维修费用，保证设备本质安全，在原区域内，更换新换热器，并清理检查修复原基础，原位置安装并更换配套真空保持器，完成新设备配管。
1. 问题及原因分析：
两台凝汽器所处位置及周边状态相似，换热器两侧有混凝土立柱，空间狭小。上方为压缩机平台，平台不可打孔，吊车无法伸吊钩；上方连接为透平蒸汽方箱不可切改，且两台换热器上方无吊装锚点，换热器不能向上提升。
.png)
2．处理过程及措施：
2.1处理过程：
针对以上问题采用道木、千斤顶、自制钢结构做支撑，砸除原有基础，利用道木和千斤顶配合的方式层层抽道木，落下换热器，在地面铺好轨道，利用四辆十吨炮车把换热器从轨道向东推出。安装时采用同样方式推进换热器，道木千斤顶支起换热器达到标高后做基础，基础养护完成后落下就位换热器。
2.2措施：

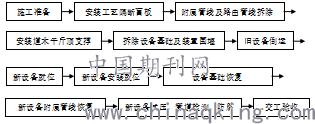

施工工序：
.png)
重点过程详述：换热器拆出、安装
使用道木千斤顶设置支撑点两处，为防止发生意外，在换热器两基础中间部位设置双排道木支撑防护，防护随换热器同时增减。
采用道木规格宽240mm，高150mm，长2.5m，采用双井字结构设置道木基座，最底层道木满铺设置，道木下方铺设20mm厚钢板。制作钢结构支撑2个，使用道木千斤顶钢结构支撑将换热器顶住，将上方方形法兰断开。支撑好后破除基础，拆除设备基础至距地面200mm位置。土建拆除时用风镐，风镐破除时会有很多灰尘，要做好防尘措施。在基础周围用脚手架搭设5mx5mx3m的硬防护，并在脚手架周围围上防尘网，减少污染；
每台换热器前后两个支撑点，每个支撑点设置8台30T螺旋千斤顶，30T千斤顶满行程20mm，每块道木高150mm，8台螺旋千斤顶交替使用，每次交替抽运道木流程中前后所有支撑的千斤顶同时平稳缓慢下降，将设备降低至距离地面440mm；
218换热器老设备空载重量为14吨，新设备空载安装重量为17吨。503换热器老设备空载重量为14吨，新设备空载重量为14吨。
由两层道木设置轨道底座，上方放置40#槽钢做导轨，轨道长14.8米，使用4台10T炮车放置在设备底座下；以装置外侧大型设备基础为锚点，使用两台2T倒链水平牵引出厂房外；使用80T吊车将换热器吊起装车拉运至指定地点。新换热器回装方法与拆除相同。详细步骤工序控制：
就位后拆除与设备连接的管线和妨碍设备进出的管线，然后砸除基础至地面200毫米，保留钢筋500mm长并砸倒钢筋，等新设备就位后再立起钢筋做基础。
然后利用前后各撤四个千斤顶，前后各有四个千斤顶受力，抽出两根道木后把撤的千斤顶座回原有位置，在撤另四个千斤顶，8个人每人控制一个螺旋千斤顶，一个人指挥，让设备缓慢均匀的下落，保证设备位置不出现变化。以此往复，落下旧设备至事先铺好的轨道上。
轨道上放好四辆10吨炮车（坦克车），让设备支座四个角落在炮车上，用倒链拉出设备，在拉出过程中，为了防止设备偏移，设置四个人站在设备的炮车的外侧，如发现设备拉出时偏移，则使用撬棍控制换热器出来。
.png)
新设备回装时依然采取炮车轨道的方法进入，进入后在下方调好位置。架上钢结构采取道木千斤顶提升新设备至设备安装标高。设备到位后，做土建基础，支模灌浆。
现将地脚螺栓穿入，地脚螺栓灌浆盒做好固定后，开始基础灌浆，等基础灌浆层硬化后垫上临时垫铁，精调设备位置及标高。用水平管测量换热器水平度，达到标准后开始一次灌浆。一次灌浆层硬化后插入正式垫铁，再次找正后二次灌浆。二次灌浆层硬化后开始进行设备配管。
换热器找平、找正
1）预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施；
2）滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求；
3）预埋板表面应光滑平整，不得有挂渣、飞溅及油污。水平度偏差不得大于2mm/m。基础抹面不应高出预埋板的上表面。
4）换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为2mm/m。
5）当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一组垫铁，垫铁组尽量靠近地脚螺栓。垫铁组放置尽量放在设备底座的加强筋下，相邻两垫铁组的距离宜为500m。
6）每一组垫铁组的高度一般为30-70mm，且不超过5块，设备安装后垫铁露出设备支座底板边缘10-20mm。8）斜垫铁成对使用，斜面要相向使用，搭接长度不小于全长的3/4，偏斜角度不超过3度。
7）每组垫铁组面积，应根据负荷，按下式计算：A≥C（Q1+Q2）*104/R
式中 A-垫铁面积（mm2）；Q1-由于设备等重量加在该垫铁组上的负荷（N）；Q2-由于地脚螺栓拧紧所分布在该垫铁组上的压力（N），可取螺栓的许可抗拉力；R-基础或地坪混凝土的单位面积抗压强度（MPa），可取混凝土设计强度；C-安全系数，宜取1.5～3。
8) 设备找正、找平应符合下表：

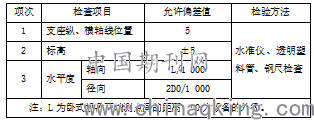

卧式设备安装质量标准 单位：mm
.png)
3．结论：
3.1 道木千斤顶方式上下设备可行性
用这种方式进行进出设备需要等基础混凝土养护才可配管，施工过程同比普通更换换热器多使用道木150根，32吨千斤顶16台，自制钢结构支撑3吨左右，槽钢轨道10米长两根，10吨炮车4台，四个10吨手动葫芦以及牵引所用钢丝绳。采取此方法更新设备质量方面没有任何影响，完全符合设备安装质量要求。
