欧阳宝龙1,连莎莎2
1.国网河北省电力有限公司检修分公司，河北石家庄，050070；2. 国网河北省电力有限公司物资分公司，河北石家庄，050070
摘要：某500kV变电站35kV 3号电抗器3221断路器SF6分解物SO2含量异常。采用厦门加华SF6气体综合测试仪，对35kV3号电抗器3221断路器SF6分解物进行检测，发现SO2含量为2.4μL/L；次日采用常州爱特SF6气体分解物检测仪进行复测，SO2含量为2.6μL/L。两次结果的算术平均值为2.5μL/L，超过注意值1μL/L。
一、设备基本情况
某站35kV3号电抗器间隔3221断路器，生产单位：西门子（杭州）高压开关有限公司，型号：3AQ1EG，出厂序号：05/K40019751，生产日期：2007年。

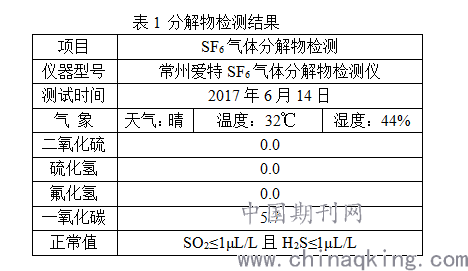

某站35kV3号电抗器间隔3221断路器，上次SF6分解物测试测试情况如表1。SO2，H2S含量均为0，试验结果正常。
.png)
二、故障情况

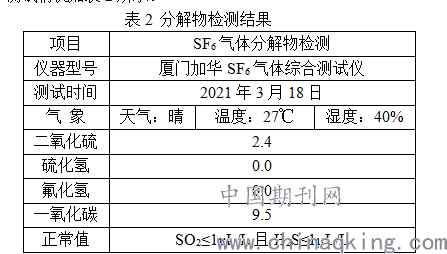

2021年3月18日，使用厦门加华SF6气体综合测试仪，对35kV3号电抗器3221断路器SF6分解物进行检测时，发现SO2含量为2.4μL/L。测试情况如表2所示。
.png)

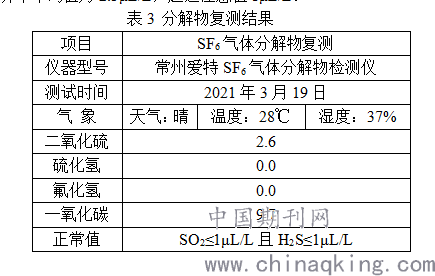

2021年3月19日，使用常州爱特SF6气体分解物检测仪进行复测，SO2含量为2.6μL/L。测试情况如表3所示。
两次重复检测结果的算术平均值为2.5μL/L，超过注意值1μL/L。
.png)
三、故障原因分析

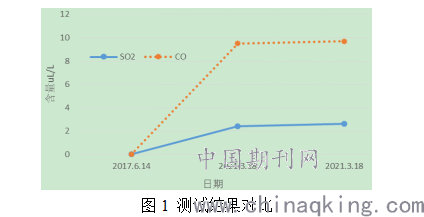

试验条件均符合试验要求。上次测试结果本次测试结果对比如下图1。
图1 测试结果对比
该开关回路电阻及机械特性测试均无异常，开关动作计数器指示7126，属于动作次数超过大修次数的25台开关范围。
由于断路器动作次数过多且近期投切频繁，投切电流较大，产生的SO2分解物气体未能及时有效地被吸附剂完全吸收，造成SF6气体中残存部分SO2。
四、故障处理情况
暂已退出运行，后续进行灭弧室更换。
第一作者：欧阳宝龙（执笔人、通讯作者），1988年5月出生，男，河北唐山人，硕士研究生学历，硕士学位，工程师。邮箱：773595895@qq.com。第二作者：连莎莎，1988年4月出生，女，河北邯郸人，硕士研究生学历，硕士学位，工程师。邮箱：854462747@qq.com。
