李正才
河北省迁西县潘家口水电厂 河北迁西 064310
摘要：水轮发电机组的推力轴承承担着机组转动部分的全部重量和水的轴向推力，在检修过程中需要对推力轴承弹性油箱的受力进行调整，一方面使各个弹性油箱受力均匀，另一方面又要保证镜板水平符合要求。传统调整方法的调整精度及效率都极低，受力调整与水平调整难以兼顾甚至可能出现两者调整方向相互矛盾的情况。本文所述调整方法的创新性在于：建立了测量值与每个弹性油箱应该调整量之间的精确数学关系，理论上可一次调整成功，且达到最高调整精度。填补了推力轴承受力调整方法缺乏理论指导的空白，对于全面提高水轮发电机组的安装与检修质量具有重要意义。关键词：弹性油箱 压缩值 平衡力系 受力调整 自由高度
1 概述
推力轴承是立式水轮发电机组的关键部件，承受整个转动部分的全部重量及轴向水推力。对于大容量的水轮发电机组来说，由于推力负荷较大，多采用弹性油箱支承结构，在安装时对各推力瓦的高度和水平面调整精度要求不高，运行时瓦的不均匀负荷是由弹性油箱通过油压来均衡的，使各瓦受力相对均匀。
各弹性油箱用油管相连，先将油箱内部抽至5mmHg，充入一定压力的油，然后封闭油箱。当弹性油箱被压缩时，内部油压升高，该油压作用力承受转动部分的大部分重量。
以潘家口水电厂1号机组为例，转动部分的总重量约为700吨，共有12个弹性油箱，充入1.1MPa的初始油压，根据弹性油箱的受力面积，该油压对应的支撑总重量约为76吨，各弹性油箱的平均压缩值约为0.65mm。根据规程要求：各弹性油箱压缩值的最大值与最小值之差不超过0.20mm。在一次扩大性大修中，历经8天且含晚上加班，才将弹性油箱的受力基本调整合格，可见传统方法的调整效率之低。
2 转动部分的静态受力分析
取镜板作为研究对象，受到的力包括垂直向下的重力及垂直向上的各弹性油箱的支撑力，是一个空间平行力系，即作用线相互平行但不共面的力系。以共有个弹性油箱的推力轴承为例，油箱编号按俯视逆时针方向递增，不妨假设各弹性油箱的编号为。
在此，给出方位角及自由高度的定义：0号弹性油箱位于0o方位，0o方位绕机组中心俯视逆时针旋转角后的新方位为方位；在不承载转动部分重量的情况下，弹性油箱上端面相对于某个基准面的高程称为该弹性油箱的自由高度。
由于每个弹性油箱的受压面积相同，根据连通器原理，在任何时候，每个弹性油箱受到的油压支撑力相同。在某个初始状态下，将号弹性油箱的自由高度调高，在受力调整前后，各弹性油箱的总支撑力可分别表示为：

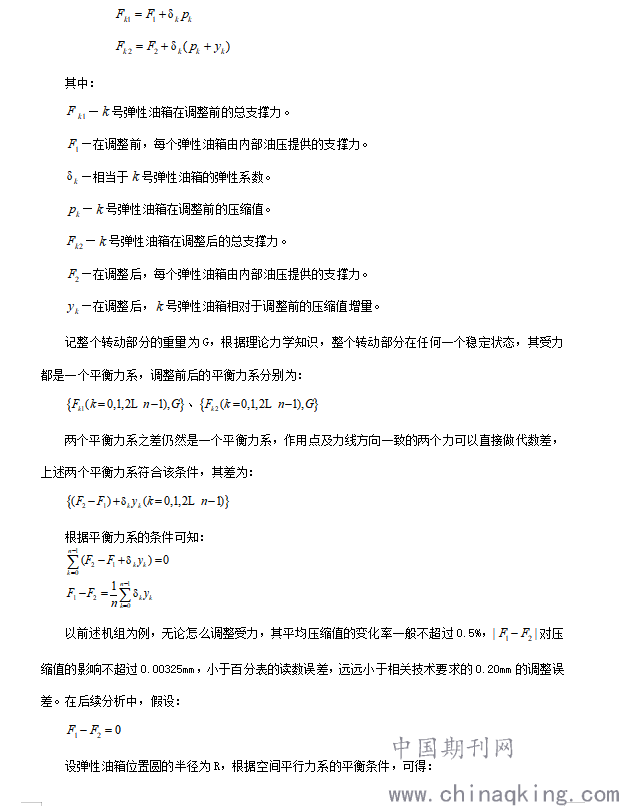

.png)
设弹性油箱位置圆的半径为R，根据空间平行力系的平衡条件，可得：

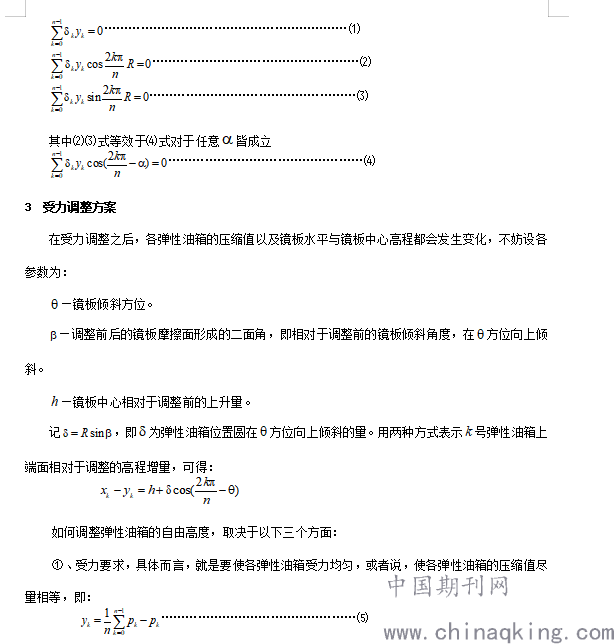

.png)
②、转子与定子之间空气间隙及转轮止漏环间隙，应使上述间隙均匀。
③、镜板中心的高程要求，在实际调整过程中，一般不需要刻意调整该项。

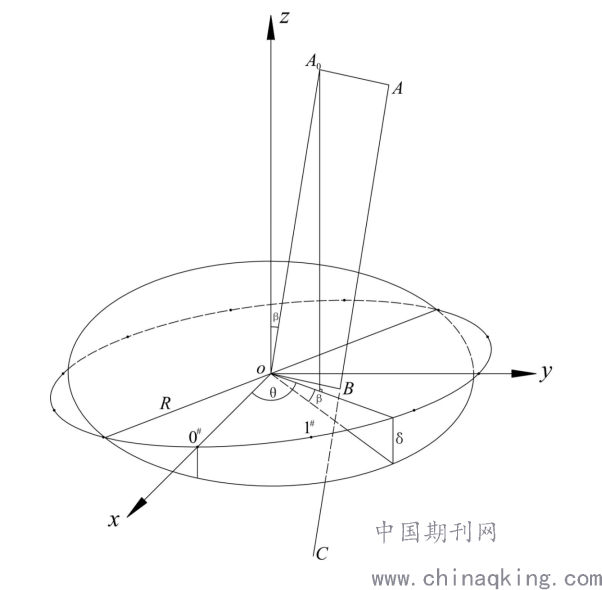

先分析第②项，如图所示，以测量空气间隙位置的定子中心点与止漏环中心点的连线为Z轴，正方向朝上，以调整前的镜板摩擦面与Z轴的交点为原点，0号弹性油箱及3号弹性油箱分别在+X方向及+Y方向，建立三维直角坐标系。
Z轴即为机组中心线，整个转动部分的几何中心点连线称为机组轴线，通过移轴及调整镜板水平，使机组轴线与机组中心线尽量重合。
设过空气间隙测量点的水平面与机组轴线的交点为，过止漏环中心的水平面与机组轴线的交点为，直线与镜板摩擦面的交点为。
记空气间隙测量点及止漏环中心至镜板摩擦面的距离分别为、。通过测量空气间隙及止漏环间隙，可以确定、两点的坐标：

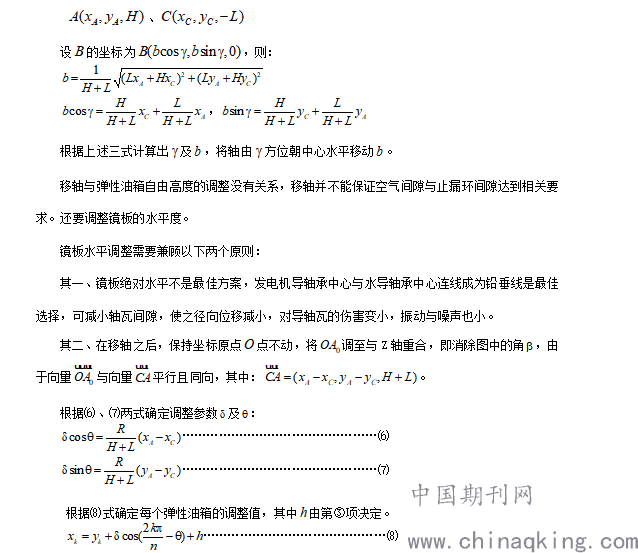

.png)
4 调整值的特征分析
不妨称为调整变量；称、、、为测量变量。⑴~⑶揭示了测量变量的内部联系。
根据任意一组测量变量，通过⑻式，均可求出唯一的一组调整变量，该组变量，既符合受力要求，也符合镜板水平及镜板高程的要求。
如果只是考虑受力、镜板水平、镜板高程中的任意一项或两项，均有无穷组调整变量符合其要求。
其实很好理解，各弹性油箱受力均匀的条件是在自由状态下的受力点共面，由于该平面未必是水平面，故镜板未必水平。显而易见，对称等量改变部分弹性油箱的自由高度，可改变受力但不改变镜板水平，故镜板绝对水平不能保证受力均匀。等量改变所有弹性油箱的自由高度，则不改变受力及镜板水平，但改变镜板高程。
5 调整变量对测量变量的影响
前面介绍了通过测量变量确定调整变量的函数关系，即测量所有测量变量，根据相关技术要求，求出每个弹性油箱调整的量。
如果随意调整弹性油箱的自由高度，即将调整变量作为已知量，进行相关调整之后，其对镜板水平、镜板高程、压缩值的影响如下。
将⑻式代入⑴、⑵、⑶，可求出测量变量、、、，即：

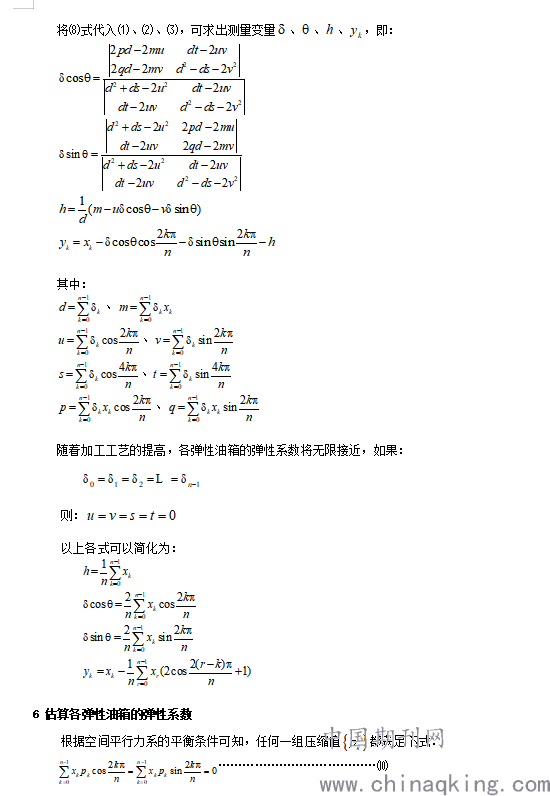

.png)
用若干组不同的压缩值代入上述两式，取其中个方程，同时令，构成一个由11个关于的线性方程组，可求出。
也可以建立超定方程组，采用最小二乘法，求出精确度更高的，其具体方法在此不再赘述。
7 结束语
采用传统的受力调整方法，没有成熟的理论指导，虽然相关技术规范允许的调整误差非常大，调整效率仍然极低。一次受力调整，往往少则十几次，多则数十次，还经常只是接近甚至超出规程的最低要求。有时会产生受力调整与镜板水平调整的方向相反从而无法调整的错觉。在实际调整时，哪个弹性油箱该调多少，心中完全没数，存在极大盲目性，也不敢大范围及大幅调整。
有了本文的理论指导，可以轻松将压缩值调整误差宽度缩小至0.02mm，将调整精度提高十倍，大幅减小机组运行时的振动与摆度。由于有了精确的调整量，必然可以一次性调整成功，调整效率提高三十倍以上。
显然，本文提供的调整方法同样适应于纯弹性支撑结构的推力轴承的受力调整，当初发明弹性油箱的出发点在于：为了克服纯弹性支撑结构的推力轴承没有合适的受力调整方法。
本文填补了推力轴承受力调整方法缺乏理论指导的空白，对于全面提高水轮发电机组的安装与检修质量具有里程碑意义。
参与文献：
⑴《水轮发电机组安装与检修》主编 王玲花 中国水利水电出版社。
⑵《水轮发电机组安装技术规范》GB/T8564—2003，国家质量监督检验检疫总局发布，2004年3月1日实施。
