摘要：目前油田单位普遍采用的液体传输设备都是离心泵。在离心泵正常运行中或者备用时，要按一定的规定进行盘车，由于现有的离心泵联轴器护罩大多为封闭式结构，因此当离心泵在盘车时，需要将护罩拆卸掉，工作比较麻烦。基于以上原因，克服现有技术的不足，提供一种结构简单，使用方便的半开式离心泵联轴器护罩。本文对联轴器护罩免拆卸半开上部即可进行离心泵盘泵或完成拆卸电机保养等维护工作进行描述。
关键词：离心泵；联轴器护罩；结构简单；半开式
引言
在实际生产中，离心泵泵体联轴器属于旋转高危部位。必须安装防护罩以确保人身安全。为保护泵的使用寿命，每次启泵前都要进行盘泵3-5圈操作。而安装了防护罩的联轴器部位狭窄无法用手直接盘泵。只能拆卸护罩螺丝盘泵完成后再次安装护罩启泵。而我们的一些常用泵1-2小时启泵一次，启泵时间15分钟左右。这样就造成了工作时间内拆卸护罩次数过多，影响了泵正常运行时间。增加了操作人员的劳动强度。
.png)
调查现状
通过现场调查，从安全角度考虑，所有的离心泵联轴器部位必须安装防护罩，以避免旋转部位发生伤人事件。而离心泵启用前，必须进行盘泵。正常修理维护离心泵以及电机时，必须拆开联轴器。目前的解决方式都是将联轴器护罩拆卸下来才能进行上述的操作。这样的做法很大程度上加剧了员工的工作量。工作比较麻烦，经过多次拆装后，护罩会发生变形，固定螺栓产生滑扣。延误了离心泵的正常运行。
由目前的解决办法可总结出所存在的缺陷：1、操作时一人需要两边拆卸护罩固定螺丝，盘泵后需安装护罩才可运行设备，工作繁琐。2、每运行过一阵时间，还需重复此操作。浪费劳动力。3、由于是封闭式结构，正常维护电机与泵体时也需要先拆卸护罩后才可拆开联轴器，增加了工作步骤。4、在频繁的拆装过程中，造成的护罩变形需要更换由此产生的费用增加了成本。5、在护罩损坏或固定螺丝滑扣损坏期间，离心泵严禁运行，必须先保证护罩完好后才可正常运行离心泵。延误了液体外输效率。6、操作时存在安全隐患。
分析原理
分析可知：离心泵启用前，必须进行盘泵。正常修理维护离心泵以及电机时，必须拆开联轴器。经过多次拆装后，护罩会发生变形，固定螺栓产生滑扣。延误了离心泵的正常运行。在保证各项工作正常运行的情况下，只要减少离心泵联轴器护罩的拆装次数，就可以有效的杜绝护罩变形与固定螺丝的损坏。就可以有效的提高液体外输的效率。也可以有效的防止频繁拆装所发生人力物力的的浪费。
技术革新
在实际生产中，离心泵泵体联轴器属于旋转高危部位。必须安装防护罩以确保人身安全。为保护泵的使用寿命，每次启泵前都要进行盘泵3-5圈操作。而安装了防护罩的联轴器部位狭窄无法用手直接盘泵。只能拆卸护罩螺丝盘泵完成后再次安装护罩启泵。我们在这里介绍的离心泵联轴器半开式护罩主要是利用固定滑轨罩，滑动罩，支架，锁紧螺母来实现护罩半开免拆除即可进行盘泵等操作。
.png)

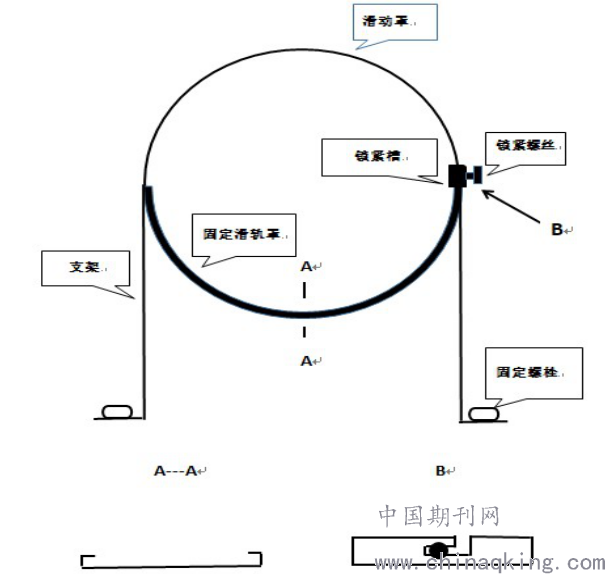

设计的离心泵联轴器半开式护罩示意图如上。由6个组成部分。其中包括：
支架；固定滑轨罩；滑动罩；锁紧槽；锁紧螺丝；固定螺栓
设计思路及思路过程：
将此护罩安装在离心泵联轴器位置，旋松锁紧螺丝，对正锁紧槽开口，上提滑动罩，使滑动罩沿轨道收进固定滑轨罩。实现联轴器护罩上部打开，进行盘泵3-5圈后，将滑动罩从固定滑轨罩中沿轨道拉出，摆正锁紧螺栓位置并上紧。即可完成盘泵操作。维护电机与离心泵时重复此操作即可。实现免拆卸联轴器护罩，将泵投入正常运行。
实施步骤以及实施效果
正常停泵卸松电机固定螺丝，将护罩套装在联轴器位置，对正角度后紧固螺丝将支架稳固。盘泵与维护电机等操作皆可实现免拆卸护罩完成。

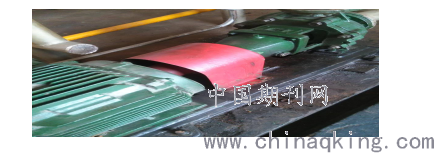

我们开发小组在留一联脱水泵上安装了此护罩，安装时间5分钟。实现了免拆卸护罩盘泵操作。经过实施追踪观察发现，该护罩安装简单，打开、闭合速度快，减轻了操作员工劳动强度，安全可靠。推广后，截止到目前共在11台输油站启停比较频繁的离心泵上使用了该护罩。在安装使用了该护罩后，都有效的防止了护罩损坏与固定螺丝滑扣情况的发生。避免了以往拆卸护罩后方可盘泵的操作行为。保障了电动机、泵体维修维护等一系列日常工作的顺畅进行。大大减轻了劳动力，也杜绝了很多安全隐患。此装置结构简单明了，操作简捷。

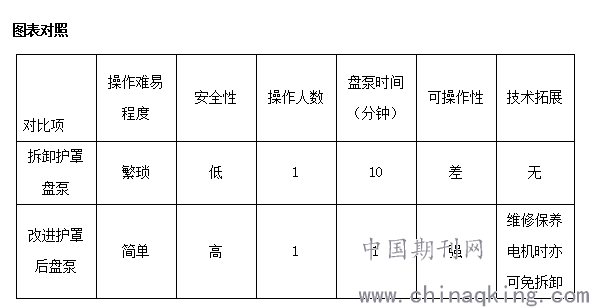

.png)
结论
该项装置在留北工区全面推广后，解决了平时盘泵与维护保养电机必须频繁拆装联轴器护罩等实际问题。同时在确保离心泵传输液体效率的同时，也减少了员工的劳动强度和日常生产管理的工作强度，为工区各个传输系统做出了积极的贡献。该装置适用于所有存在上述问题的离心泵。离心泵联轴器半开式护罩的应用，非常有使用的价值和广泛的推广前景。
通过现场调查分析和验证，我们得出如下结论
1）该方法便于操作，可操作性能强，成本低，安全性高，操作用时短，便于推广与应用。
2）随着各行业对传输泵的需求和离心泵技术的发展。离心泵传统采用的各类零部件和高危位置的安全防护方式必将向更安全，更时效的方向进展。
参考文献
[1]刘丽 车艳丽 《采油工》石油工业出版社，2018年11月
