采用“托梁拔柱”加固某办公楼的设计与施工

发表时间:2021/6/28   来源:《工程管理前沿》2021年第6期   作者:刘小虎
[导读] 某办公楼的二层框架结构综合楼为扩建会议室,
        刘小虎
        湛江市建筑设计院有限公司  广东省湛江市  524000
        【摘要】某办公楼的二层框架结构综合楼为扩建会议室,在2层采用“托梁拔柱”工法,将8/B轴处框架柱拆除,并在8/A -C的轴线屋面梁上增设箱型钢梁,四周框架柱采用包钢加固,以承受结构改变产生的荷载。
        【关键词】托梁拔柱,包钢加固,挠度监测

一、前言
        托梁拔柱工法是托屋架拔柱、托梁拆墙、托梁拔柱等结构加固工法的总称,是在提升水平构件承载能力的前提下,拆除竖向构件,使改建后的结构空间能满足使用要求。适用于建筑物因使用功能改变、生产工艺更新,要求改变平面布局、增大使用空间的结构改造。建筑结构托梁拔柱工法在设计中需要考虑的因素较多,远比一般结构补强加固复杂。本例实施工程,是二层框架结构综合楼,原设计的会议室显得拘谨,为扩建会议室,在2层采用“托梁拔柱”工法,将8/B轴处框架柱拆除,并在8/A -C轴线的屋面梁上增设箱型钢梁,四周框架柱采用包钢加固,以承受结构改变产生的荷载。
二、设计原则与设计步骤
        托梁拨柱在一定程度上完全改变了结构的传力途径和计算简图,增大了结构内力,其影响程度与结构性质有关,尤其框架结构涉及范围较大,建筑结构改造难度也较大。
        托梁拔柱工法的结构加固设计原则是:对于这种超静定结构,被拔柱所受外力应全部由新增加的托梁或托架及侧向支撑来承受,也可以考虑内力重分布来转移部分荷载。
        托梁拔柱设计的主要步骤如下:
        ①计算拔柱前原结构内力;
        ②研究确定拔柱后结构新的传力路线及计算简图,并计算其内力;
        ③根据新的结构方案及内力计算结果,设计托梁及支撑。对原结构有关梁、柱及有关地基基础进行加固设计,进行稳定验算;
        ④研究确定托梁拔柱实施方案,对结构在施工过程中的承载力和稳定性进行验算。        ,
        在框架结构加固工程中使用托梁拔柱工法,如何保证所拔柱(或墙)的上部结构所受扰动最小是设计中的关键问题。在托换结构中要保证托梁(托架)的变形最小,显然托梁的刚度通常成为设计的关键因素。
三、“托梁拔柱”应用实例
1.工程概况

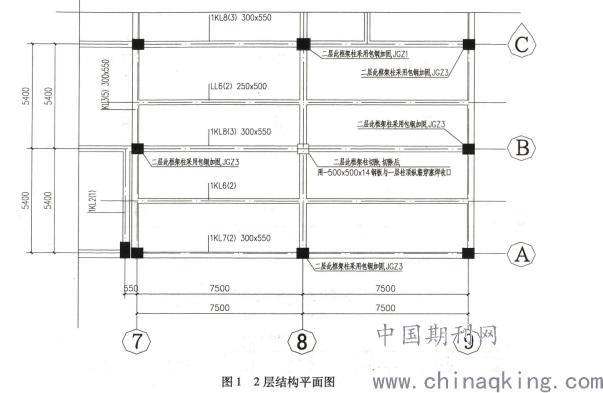

        某重点工程办公区的二层综合楼为框架结构,层高4000mm。现建设单位将其部分扩建为管理层会议室,在2层采用“托梁拔柱”工法,将居中的8/B轴处450mm×450mm框架
柱拆除(图1),使原有办公室面积扩大4倍,成为会议室。




2.“托梁拔柱”工法方案的确定

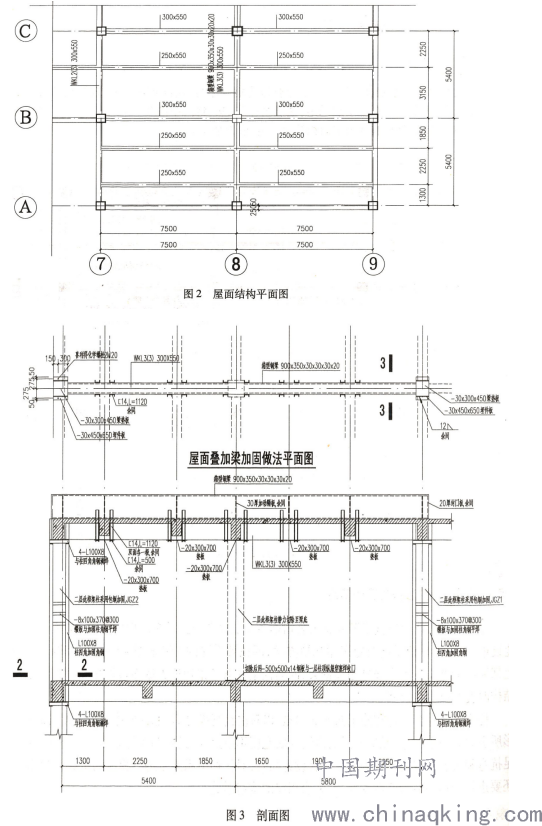

        加固单位经过多次现场考察、方案比较,会同建设单位、设计单位最终决定采用托换方案,即在被切除的8/B轴处450mm×450mm框架柱上部屋面梁WKL3上方设置箱型钢梁,四周框架柱JGZ采用增大截面包钢加固(图2),以承受结构改变所产生的荷载。
        托换方案综合设计和施工两方面因素,以解决经托换之后,原框架体系因托换梁的挠度变形所引起内力重分布、原框架梁的裂缝开展宽度不应过大、托换钢梁与原框架柱间的连接要满足抗弯和抗剪承载力要求等问题。就设计而言,对托换体系除了进行相应的承载力验算之外,还要进行变形和裂缝宽度验算,并采取相应的构造措施。


3.托换框架的设计
        (1)箱型钢梁的设计
        通过结构计算,确定箱型钢梁规格为900×350×30×30×30×20,布置于8/A -c轴间,在8/C和8/A两端框架柱的柱头位置设置预埋板及垫板,使钢梁与柱头贴切连接。预埋板用化学锚栓与柱头连接,以防止箱型钢梁产生位移。现将箱型钢梁不直接落坐在原屋面梁WK13上,期望箱型钢梁所承受的力直接传递到柱上。
        (2)原框架柱加固设计

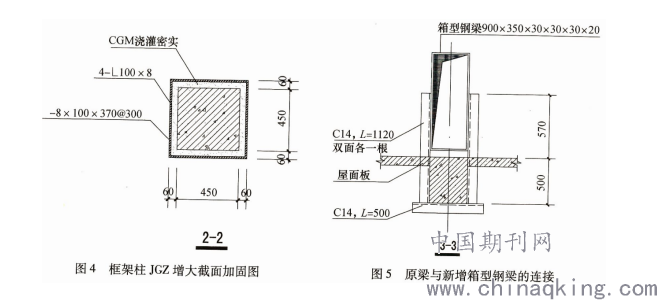

        本建筑物改造部分原屋面主次梁结构,经加固改造后形成了新的主次梁结构,以新增箱型钢梁和屋面梁WK13合二为一组成主梁。结构形式的改变导致构件受力改变。对结构重新计算,不满足承载力要求的框架柱均做增大截面法加固(图4),采用/100×8角钢在柱角包柱,做钢围套,内侧各灌注60mm厚CGM灌浆料。
        (3)新增箱型钢梁与原框架梁的构造连接
         为达到新旧梁能共同工作的目的,在加固时采用以下方法加强二者间的连接(图5)。
        在原有井字梁交叉部位即现主次梁相交处凿穿楼板,用4根[14号槽钢穿透屋面板,将原屋面梁WKL3与新增箱型钢梁连接,并用5组Φ20的Q235B钢做成u型套箍,通过配套槽钢,紧固端部螺栓后焊死,将二者永久拉结,充分保障结构整体安全性。



四、安全控制措施
        (1)2层的8/A -c轴间屋面梁WKI3梁下搭设单排脚手架:梁两侧屋面板下分别搭设双排脚手架,用于支顶卸荷。脚手架间距900mm×900mm、600mm×600mm。
        (2)在卸荷脚手架搭设完毕、投入使用之后,先行安装新增箱型钢梁及其附属连接件,并完成原有梁柱的加固施工,再行拆除框架柱,体现“先加固、后拆除”的加固程序。
        (3)在拔柱过程中,监控与分析8/A -C轴间屋面梁WKL3梁的挠度变化。在箱型钢梁居中处即8/B轴焊上l根Φ6钢筋,L= 200mm;在邻近部位的屋面板上固定1根由Φ6钢筋,高度与前者持平,在等高部位做上明显标识,并将该高程投放到附近通视的女儿墙上。拔柱过程中,在7/D轴处架设水准仪,实施密切监测。分析监测结果,没有出现异常情况。
五、结束语
         本工程利用构件位置特点,在屋面梁上叠加箱型钢梁,成功实施“托梁拔柱”工法,满足了建设单位改变建筑平面的要求,反映良好。
参考文献:1.《建筑地基基础设计规范》(GB50007-2011)
[作者简介]:刘小虎,男,1972年生,建筑结构设计工程师,研究方向为建筑工程结构设计及工程管理。
