许敏
山东正元航空遥感技术有限公司 250101
摘要：城市建筑物快速迭代、道路不断增加、植被覆盖面积以及水文条件的快速变化都在改变着地形地貌，而准确测绘地形地貌对国土资源规划、城市建设等工作具有非常重要的作用，大比例尺地形图航测方式在这一工作中应用较为广泛，航测质量的高低在于内业采集。本文主要探讨大比例尺地形图航测成图方法，介绍了采集不同地形要素的要求及方法。
关键词：大比例尺；地形图航测；内业采集；方法
引言：
内业采集的方法直接决定了大比例尺地形图航测的效果，在开展内业采集时要重视立体模型、测图范围、地面道路、水文水系、居民地等各种关键信息。每一项内容的采集和绘制方法都存在一定的差异，研究其内业采集方法具有重要的工程实践意义。
1 采集总体要求
航测过程中产生的摄影结果是地形图采集的主要依据，内业作业人员在拿到这些影像之后，采取各种规范允许的方法来判读地形要素，并且将其绘制下来，例如，可采用立体观察的方法来加以研判。有些时候各种不同的地形要素会拥挤在同一个区域内，对要素的绘制带来一定的难度，但是要始终把握一点，在信息采集阶段按照影像上的实际情况来处理，不要私自移动要素的位置，后期在编辑时才去考虑这一问题。有时候室内处理的结果会存在一定的偏差，此时还应通过实地复核的方式来发现并调整相关问题[1]。
2 采集操作方法
2.1 确定立体模型及其测图范围
立体模型在建立之初就必须控制好某些关键因素，加密点的精度和像对的精度等都是重要的控制因素，做好这些基础工作可避免立体模型恢复的问题，否则就会导致返工重测。测图范围的确认依据通常为加密点，但是也会出现一些难题，例如，规范要求模型和模型之间要达到6片重叠，然而实际情况是这一目标不一定能实现，有时候只有5片，甚至更少。由此，连接空隙就在模型之间形成。这种情况的出现对测图范围的确定具有一定的影响，容易出现不接边的问题，因此，选择加密点时必须规避此类情况[2]。
2.2 采集地形要素
2.2.1 水系
地表河流、水库、湿地、湖泊等一般占地面积都较大，在航测工作中占据重要地位。水涯线代表了陆地和周边水域面积的交界线，在绘制相关信息时一般采用陡坎边线来代替水涯线，主要原因在于这两部分在图上的投影位置非常接近，仅仅相差1mm。但是有些情况下也不能利用陡坎边线来代替水涯线，例如，当坡脚与其重合时，此时应将其单独绘制出来。如果河流或者沟渠等在一定的比例尺下变得非常狭窄（不超过1mm时），可使用一条曲线来加以绘制。水系在绘制时通常不能爬坡，但干沟除外。
2.2.2 居民地信息

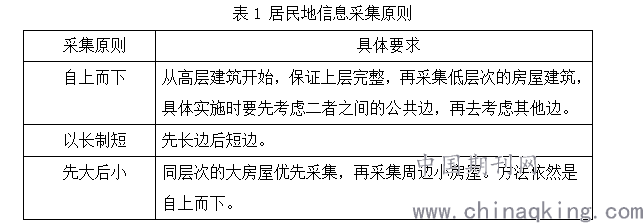

居民区域的房屋信息采集也是大比例尺地形图采集的重点内容，这种建筑结构的信息绘制要遵循一定的原则，基本上要按照从上到下的方向去采集建筑物信息，并且当建筑物高度存在差异时，还不能同时采集。确定房屋建筑的边角位置是控制要点，这一环节直接关系到信息的准确性。具体的采集方法和要求可参见表1。
.png)
2.2.3 道路

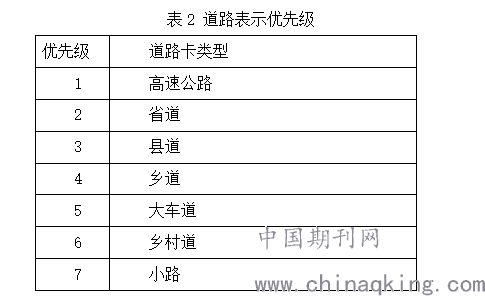

地形要素的采集工作中必须将道路信息作为一个非常关键的部分，道路的级别也各不相同，高等级的道路具有更加重要的作用，因而也就成为道路信息采集的重点。表2列举了道路信息采集的优先级，高速公路、省道等主干线路自然成为优先采集的对象。信息采集的重点包括道路的中心线、隔离带、护栏等与之相关的各种内容（适用于高等级的公路），采集活动务必做到信息准确。
.png)
2.3.4 管线及附属设施
地面上有很多设备和设施连接在一起之后会呈现出线状，例如，电力设施中的电杆和电缆连接在一起，沿着道路铺排开来，这样就会呈现出线状的特点。与之类似的还包括路灯、通信塔等。这些地面上的设施本身都具有一定的高度，采集时通常将其底部作为参考标准，用一根直线连接起来，再沿着直线方向仔细确认其他部分。
2.3.5 地貌
地貌实际上就是某一区域内的地形起伏情况，在地图上主要借助等高线、高程点及其他地貌符号呈现出来。地貌采集在立体采集工作中占比较大，也是立体采集的重点和难点。地貌采集主要注意以下几点：第一，采集山区、林地等树木遮挡严重区域时，树木的高度不能计算到地貌中，必须将其减去。第二，绘制等高线时最好沿同一方向，按照从山顶到山底的顺序。第三，注意等高线在不同地形中的走向及其与其他地物的处理关系，采集等高线时一定要在锁定高程的状态下实施，修改等高线时注意不要在立体状态没有调整高程的情况下进行，而是直接在立体图中编辑，可以在二维矢量图中编辑。第四，高程采集。这种地貌采集方法要先在地面上设置一系列特征点，然后采取两侧测量高程并求取其平均值的方法来加以处理，地面上有时候会存在一些实物，但这些物体并不属于高程测量的范围，这些会形成干扰，应该将其高度减去[2]。
2.3.6 田埂和植被
首先，地面上的植物在测图时要注意其表现方式，一般其按照地界来处理，有时候表示植被范围的边线会与表示其他实体的边线重叠在一起，此时可不对其做地界类处理[4]。在地面的道路两侧、河流的两侧、湖泊的四周以及沟渠的两侧常常分布着很多行树，采集这些必要信息时必须严格控制起始位置的精确度。地面上的田埂也是重要的采集信息，按照比例尺，要去观察田埂在图例上的宽度，如果其宽度小于1mm，采用单线，否则就应双线表示。
3 结束语
在大比例尺地形图的航测工作中要借助规范的内业采集方法来准确获取地表水文信息、道路信息、植被信息、田埂信息、建筑物信息等。不同的测绘内容在信息采集方法上也都存在一定的差异，在具体实施过程中要根据规范要求做好技术落实。
参考文献
[1]崔健,李健,王鹏,等.大比例尺地形图航摄制作与内业质量控制研究[J].山东建筑大学学报,2018,v.33;No.149(01):7-13.
[2]于秀竹.浅谈沈抚新区1:500比例尺航测内业成图方法[J].测绘与空间地理信息,2020(2):172-174.
[3]吴阳海.大比例数字测图内业绘图技巧及质量控制[J].引文版:工程技术, 2015,000(038):215-215.
[4]杨玲霞,孙东永.大比例尺地形图外业测量与内业绘图技巧[J].电子世界, 2013,000(003):111-113.
作者简介：许敏 女 1983.6 山东济南 工程师 航测数据处理
