谢银龙
河北华北石油工程建设有限公司，河北 沧州 062552
摘要：国家成品油储备库是国家重要的战略储备场所,国家成品油储备能力建设工程是国家“十三五”规划确定重大工程项目之一。阀门试压作为管道阀门安装前一道重要工序,管道施工中需引起足够重视，本文以国家成品油储备能力建设653工程阀门试压为实践基础，阐述了一种现场阀门试压方法，希望对类似项目阀门试压工作有所帮助。
关键词：储备库 重要工序 阀门试压 管道施工
1 引言
国家成品油储备能力建设653工程工艺管道施工中阀门最大规格为DN400，阀门最小规格为DN25。需要进行现场试压阀门包括：平板闸阀、球阀、零泄露阀、电动平板闸阀、电动零泄露阀、梭式止回阀，所有阀门设计压力1.6MPa,根据工艺设计总说明阀门壳体试验压力2.4MPa，密封试验压力1.76MPa。

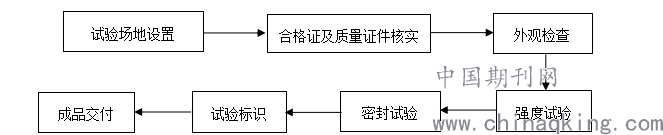

2 阀门试压程序
.png)
3 阀门试压前检查验收
3.1 阀门检查一般规定
3.1.1 阀门试压场地设置在工艺安装预制区域，场地平整铺设钢板。
3.1.2 阀门必须具有出厂合格证和制造名牌，对照设计图纸进行核对，不符合要求时不得进行试压，并报甲方进行处理。
3.1.3 阀门检验时，按照设计图纸中的“阀门规格书”，对阀门的阀体、密封面及有特殊要求的垫片和填料的材质进行检查，不符合要求，该阀门不得试压。
3.2 阀门外观检查
3.2.1阀门内无积水、锈蚀和脏污，阀门两端设防护盖保护。阀门外露的螺纹、阀杆和接管部分有保护措施。
3.2.2阀门外表无油漆脱落和损伤缺陷；铸件表面平整光滑、无缩孔、毛刺、粘砂、夹砂、磷屑、裂纹等缺陷；锻制加工表面无夹层、重皮、裂纹、斑疤、缺肩等缺陷。
3.2.3阀门的手柄或手轮操作灵活轻便，开闭时不得有卡涩现象，阀杆的全开与全闭位置符合要求；阀杆和阀杆螺母、连接螺母的螺纹光滑，不得有毛刺与开裂等缺陷。
3.3 试压盲板管理
3.3.1为了节约成本，试压盲板按要求统一在预制区域内制作，设专人集中管理，避免浪费。盲板安装及拆除由试压现场负责人组织检查确认。

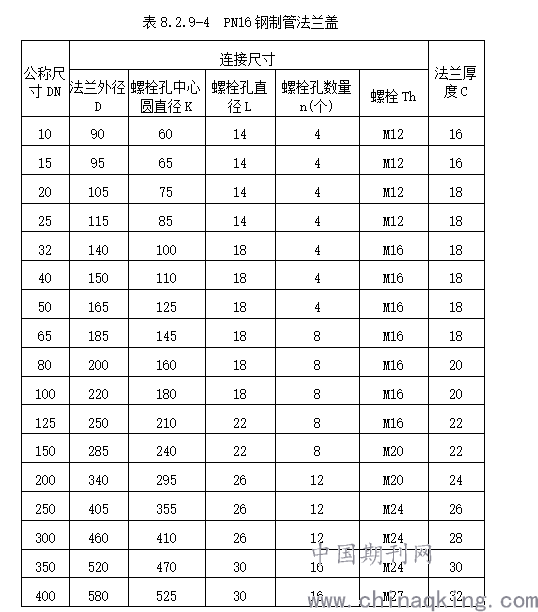

3.3.2 现场制作试压盲板材质为Q235B，盲板厚度可按照HG/T20592-2009 《钢制管法兰》表8.2.9-4法兰盖厚度执行，在实际制作试压盲板中，为了避免采购钢板规格过多，可以根据实际情况选择以厚代薄。
.png)
4 阀门试验
4.1 阀门试压方法

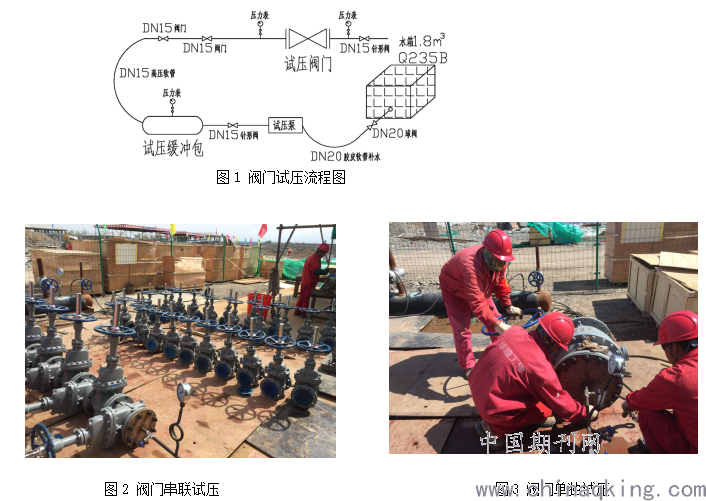

用法兰加盲板进行试压；同型号的阀门也可以多个串联进行试压。试压形式如下图：
图1 阀门试压流程图
.png)
4.2 阀门试验一般规定
4.2.1阀门试验包括壳体压力试验、密封试验；阀门试压使用洁净水，洁净水来自施工现场现有的深井泵，然后通过临时供水管道进入1.8m3水箱进行试压上水补水。
4.2.2试验用的压力表，检定合格并在周期内使用，精度不低于1.6级，表的满刻度值宜为最大被测压力的1.5～2倍。试验系统压力表不少于2块，分别装在试压阀门出入口。
4.2.3试验介质为液体时，排净阀门内的空气，试压过程缓慢升压。
4.2.4试验合格的阀门，在阀门明显部位做好试验标记，并做好记录。
4.2.5阀门试压时，壳体外表面不得有滴漏或潮湿现象，阀体与阀体衬里、阀体与阀盖接合处不得有泄露。
4.2.6阀门试验前，除去密封面上的油渍、污物，不允许使用防渗漏的涂层，但可进行无密封作用的防锈处理。
4.2.7阀门试验前，只允许一人以正常的体力进行关闭，当手轮的直径≥320mm时，允许两个人进行关闭。
4.3 阀门壳体压力试验
4.3.1阀门阀体的壳体压力试验：阀门以1.5倍的设计压力进行液体压力试验。
4.3.2阀门壳体压力试验的保压时间为5min。
4.3.3阀门壳体试压时，封闭进出口各端口，阀门部分开启，向壳体内充满试压液体，排净阀体内空气，缓慢加压到试验压力，检查阀门壳体的各处情况（阀体、阀盖法兰、填料箱等各连接处）以壳体表面、阀体和阀盖连接处无渗漏现象为合格。
4.4 阀门密封试验
4.4.1密封试验在壳体压力试验合格后进行；密封试验以1.1倍的设计压力进行，试验时向处于关闭状态的被检测密封面的一侧体腔内充满试验介质，逐渐加压至试验压力，停压2min，在密封面另一侧，目测无渗漏为合格。
4.4.2密封试验引进介质和施加压力的方向符合下列规定：
（1）没有规定介质流向的阀门，如平板闸阀、球阀、零泄露阀、电动平板闸阀、电动零泄露阀，分别沿每端引入介质和施加压力。
（2）梭式止回阀按使阀瓣关闭的方向引入介质与施加压力。
4.4.3密封试验不合格的阀门，提交供应商解决，并重新试验，仍不合格的做不合格品处理。
4.4.4试验合格的阀门，及时排净内部积水，并做出明显标记，并填写“阀门试验记录”，没有试验标志的阀门不得安装和使用。
4.4.5试压合格的阀门按照规格、型号、材质分别存放；对不允许有铁污染的不锈钢阀门和有色金属阀门等，在放置保管时，采取防污染、防渗碳等保护措施，不得与碳钢阀门混放。
4.4.6阀门试压合格结束后吹干净阀门内积水。
4.5 注意事项
4.5.1施工前须进行安全教育，认真学习安全技术规程，严格执行有关安全施工规范。
4.5.2危险区域设临时警戒线和醒目的警戒标志，禁止无关人员进入。
4.5.3施工前必须对施工人员进行施工技术和安全技术交底，在情况不明的情况下，不准进入施工现场施工。
4.5.4各种试压计量记录仪器仪表全部检定完成且在有效期内
4.5.5上水前，详细检查被试阀门的盲板、压力表的设置情况，具备升压条件方可升压。
4.5.6在试压过程中，必须缓慢升压，在升压过程中如发现泄露现象，不得带压更换操作，检查受压阀门时，不得击打，不允许在有法兰、盲板的侧面和对面站人。如试压过程中发生异常响声、压力下降等，立即停止试验查明原因，消除隐患后，继续试验，确保试压过程中的安全。
4.5.7阀门吊运吊带有足够强度及安全系数，吊装前需仔细检查。吊装统一信号，统一指挥。
5结语
本文全面介绍了一种现场阀门试压方法，具有成本较低、可靠度较高、效果较好的特点，国家成品油储备能力建设653工程全厂工艺管道使用此方法共试压约1455台阀门，根据业主,监理和总包要求,工艺管道阀门100%进行了壳体压力试验和密封试验，圆满完成了整个项目的阀门试压工作，为今后类似工程提供施工经验。
参考文献
[1]中华人民共和国工业和信息化部.《石油化工阀门检验与管理规范》SH3518-2013.中国石化出版社.2014年3月1日.1-6页.
[2]中华人民共和国住房和城乡建设部.《石油化工金属管道工程施工质量验收规范》 GB50517-2010.中国计划出版社.2010年12月1日.7-9页.
[3]中华人民共和国工业和信息化部.《钢制管法兰（PN系列）》HG/T20592-2009.中国计划出版社.2009年7月1日.70-71页.
