石琪琪
新疆生产建设兵团天盈石油化工股份有限公司 843300
循环水概述：
循环水(404)处理量为26000m2/h，以机械逆流式通风进行换热，将温度换热到30℃一下，通过五开一备的循环水P-40401A/B/C/D/E，单台泵额定流量7235m2/h、实际6500m2/h，将水送到转进化、锅炉、乙二醇、DMO以及空分的换热器中进行换热。循环水浊度高时通过旁滤装置过滤出水总量的3%-5%，从而降低出水的浊度。正常运行时通过水池总磷来定量投加缓释阻垢剂，利用非氧化性杀菌剂异噻唑啉酮冲击式投加和二氧化氯反应器定期运行对水池进行杀菌，循环水PH通过浓硫酸加药设备控制，一般在7.2-9.0。
循环水预膜
原因：
循环水作为全场换热器冷却介质，作用十分重大，循环水运行期间通过加入药剂缓释阻垢剂来进行对换热器以及管道保护，但是循环
水管线以及换热器内部腐蚀结垢严重，循环水水质监测铁含量平凡高于指标0.1mg/l，缓蚀阻垢剂的保护效果不明显，主要是因为管道换热器内部腐蚀结垢严重，药剂无法起到良好的作用。所以利用这次停工检修期间，以美国安治化工为主，对循环水进行清洗预膜。
化学清洗药剂：
药剂名称：生物分散剂、藻苔及菌类杀菌剂、淤泥分散及除锈剂、浓硫酸、消泡剂
清洗结果：
首先这次化学清洗投加的AQUASPERS（生物分散剂）使蓄水池产生了大量的泡沫，且泡沫不易消散，只能间断性的少量投加AQUASPERS（生物分散剂），因为没有消泡剂。后续投加的MB-60B（藻苔及菌类杀灭剂）于CBD-94（淤泥分散及除锈剂）后，水池中PH5.5左右，浊度最高70NTU，平均40NTU，总铁最高10.55mg/l，平均5mg/l。清洗中的总铁上升不明显，8月7日将罐区循环水管线拆开后，管线内壁结有大量的垢，清洗的效果不明显。最后决定暂停预膜。

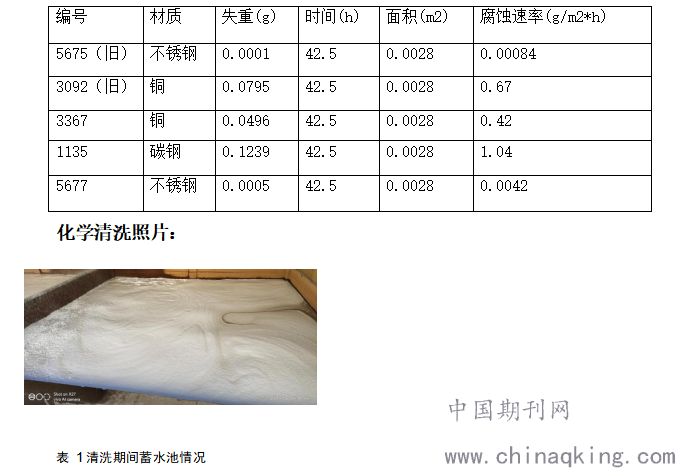

清洗挂片的腐蚀速率：
碳钢挂片腐蚀速率都小于3g/m2·h，只有旧挂片铜的大于国标0.5g/m2·h，说明清洗药剂对碳钢设备没有影响，对铜设备有一定的腐蚀。
.png)
循环水的第二次预膜：
原因：
循环水第一次预膜后，拆开的换热器以及管道内部含有大量的结垢物质以及铁锈，清洗效果不良好，这样的现状预膜无法进行，所以停止清洗预膜，重新制定方案，重新清洗预膜。
化学清洗
化学清洗药剂：
药剂名称:生物分散剂、氧化性杀菌剂、淤泥分散剂、阻垢缓蚀剂、铜缓蚀剂、除锈剂、消泡剂、浓硫酸
清洗结果：
清洗与2019年8月28日开始与2019年8月30日中午12：45结束，清洗期间在投加完分散剂后产生了大量的泡沫，但通过消泡剂及时消除，清洗过程中蓄水池上浮有大量的浮绣，浊度最高上升到60.56NTU，总铁最高上升到18.18mg/l，从总铁看系统中清洗效果不明显，清洗中拆开400装置42汽包换热器看，内壁上还有大量的结垢物质以及锈渣，转化工段换热器清洗结束后拆开看效果没有大的结垢物质以及锈渣存在，为不影响预膜400装置高点换热器通过物理高压水清洗，清洗掉管子内壁的积垢物质。本次清洗达到了预计的要求。

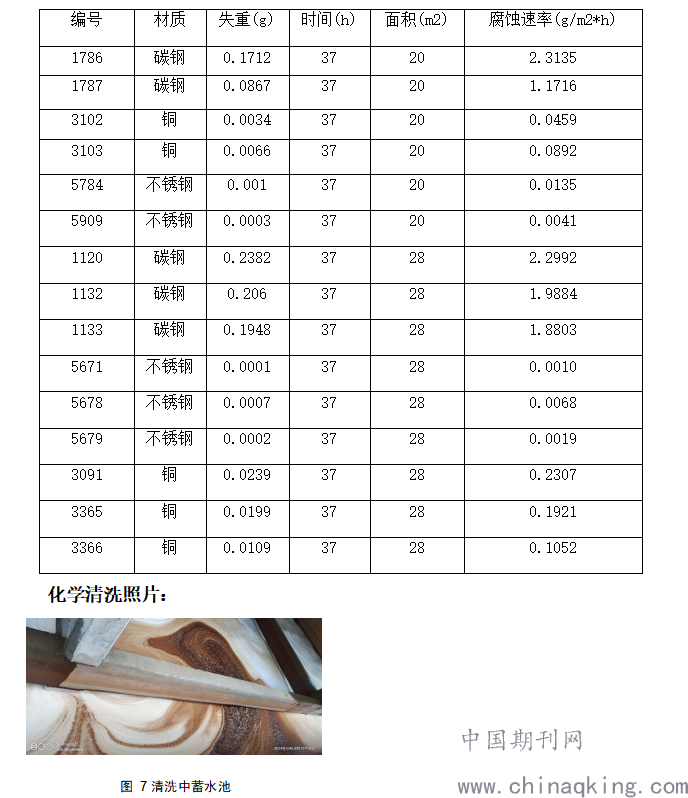

清洗挂片的腐蚀速率：
通过挂片腐蚀速率看碳钢都小于3g/m2·h，铜和不锈钢都小于0.5g/m2·h，说明清洗对碳钢、不锈钢、铜没有严重的腐蚀情况存在。
.png)
预膜：
化学清洗结束后，管道及换热器在化学药剂的清洗露出本体材质，在通过预膜药剂，主要是磷酸类药剂进行预膜，给换热器以及管道上形成一层保护膜，膜的成分主要是聚合磷酸钙铁的络合物。这样就能够保护设备，这样设备不易结垢、腐蚀。
具体经过：
预膜药剂：
药剂名称：预膜剂、磷酸、淤泥分散剂、阻垢缓蚀剂、消泡剂、浓硫酸
预膜完成后水质只还要求：
循环水置换期间进行大排大补，尽快将循环水指标将至：浊度≦10NTU、铁离子≦1ppm、总磷≦5ppm，随后进入正常运行，并投加日常维护药剂。
预膜检验效果及验收：
.png)
预膜标准要求：
外观：从挂片外观来看，在太阳光下上面有明显蓝紫色光晕，表明挂片表面有一层氧化膜；
实验：取两组挂片各一个进行两次硫酸铜滴定实验。硫酸铜滴定时间大于10秒，表示预膜成功。
预膜挂片效果：
预膜挂片外观：从挂片外观来看，光洁无残留，在光照下蓝紫色光晕十分明显；
预膜挂片硫酸铜实验：取四组挂片进行多次硫酸铜滴定实验；硫酸铜滴定反应时间10秒，符合国家标准要求，表示预膜成功；
