崔波1 周春光1 余其芳1 任胜乐2
（1.衢州东港环保热电有限公司 浙江 衢州 324022）
（2.衢州学院电信学院 浙江 衢州 324000）
摘要：热电厂锅炉连排水具有一定的热量和碱度，直排会造成水资源浪费及热源污染问题。利用回收技术对该水除杂，并降低其盐度，连排水的热量通过换热器回收至除盐水或冬季用于集中采暖后，再将换热后水回收利用
关键词：热电厂 热量回收 集中采暖 水回收
引言：
为了控制锅炉锅水的水质符合规定的标准，使炉水中杂质保持在一定限度以内，需要从锅炉中不断地排除含盐、碱量较大的炉水和沉积的水渣、污泥、松散状的沉淀物，这个过程就是锅炉排污。锅炉排污方式分：连续排污和定期排污。
当锅炉排污水排进扩容器后，容积扩大、压力降低，同时饱和温度也相应降低，这样，原来压力下的排污水，在降低压力后，就有一部分热量释放出来，这部分热量作为汽化热被水吸收而使部分排污水发生汽化，将汽化的这部分蒸汽引入除氧器，从而可以回收这部分蒸汽和热量。
锅炉排污的指标用排污率表示，排污率即热电厂污量（ Q污）占锅炉蒸发量（Q汽）的百分数。如下式表示：
K=Q污/Q汽×100%
汽包锅炉的排污率一般在1～3%，热电厂常规生产工艺是锅炉连排水通过连排扩容器扩容后，饱和汽进入除氧器加热除盐水，扩容后的饱和水排至污水处理系统。如将该排污水中的热量和水进行回收，将会对公司产生较好的经济效益，同时符合节能、减排环保要求。
这里重点介绍如何将连排水热量回收工艺和水如何回收再利用。
一、连排水热量回收：
.png)

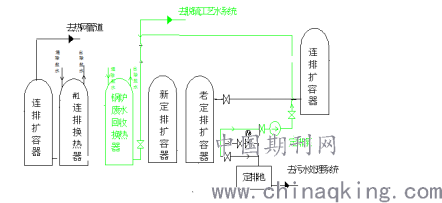

图1-1 锅炉连排水系统示意图
方案一：锅炉连排水通过处理合格达到供热蒸汽水质标准后，通过升压经过多组喷嘴，直接喷入供热管网系统，实现水、热能均进行回收利用的目的。此方案有局限性只能回收部分优质连排水，大部分连排水还需要方案二回收利用。
方案二：采购一台低压加热器，依据不同的排污量合理的选一台换热设备，如：设计压力壳程：0.59MPa，管程：1.57 MPa，换热面积40平方米。将此换热器安装在锅炉零米层，排污水和除盐水进行水水换热。加热除盐水，降低排污水温度。
冬季，100～120℃的温度排污水，通过和除盐水换热后可降至70℃左右，再借助与溴化锂中央空调系统换热给终端热媒水，60℃左右热媒水用于办公及生产区域的集中采暖。
锅炉蒸发量在260万吨左右，锅炉连排量按1%计算，有2.6万吨排污量，通过连排扩容器后，饱和汽去除氧器，排污水40%计，一年有1.04万吨排污水，回收热值按60大卡计，一年可回收的热量折算成标煤量：1.04*10000*60/7000=89吨，可节约89吨左右的标煤。煤价按1000元/吨，此项一年可创造利润8.9万元。
二、连排水回收：
将换热后的连排水输送到炉后脱硫系统，接至脱硫工艺水箱内，供锅炉脱硫补水用，因锅炉炉水PH值在9~11之间，供脱硫系统脱硫用，可节约部分CaCo3耗量。
系统连接，从除盐水换热器将连排水接至脱硫工艺水箱内，因连排扩容器安装在除氧层，标高有14米左右，脱硫工艺水箱安装在脱硫厂房零米层。无论是大气式除氧或是压力除氧，通过静压力将排污水排至脱硫工艺水箱内，无需再加增压泵设备。经过长期试验，锅炉排污水不会对脱硫造成影响。
注意事项：锅炉停炉检修后，启炉时炉水为红色时，要将该排污水切换至排污水处理系统。否则对脱硫各水泵的密封冷却水有影响，会影响机械密封，严重时造成密封水管堵塞，导致机械密封损坏，观察连排水颜色，正常后再投入回收使用。
一年可回收1万吨水供脱硫系统用，工业水价格为1.45元/吨，一年为公司创造利润1.45万元，同时减少1万吨废水排放量以及消除了热源污染问题。
三、投资费用，2台换热设备和管路系统及安装费用在10万元左右。
总之，通过本项技术的应用不仅回收热量和排污水创造利润，一年收回投资成本。同时根据水质分别处理，减少了对外排污量，提高水的回用率，以逐步达到环保要求的污水零排放。此技术的应用为同类型小热电厂锅炉连排水的综合回收利用，开辟了新思路，起到了良好的示范作用。
参考文献：
【1】《浅析锅炉连排水的回收和利用》2014年江苏省电机工程学会锅炉专委会学术年会论文集。
【2】RHH040热水型溴化锂中央空调图纸、说明等资料。
