于丹 余东阳 田兴雨 李海洋
中建八局第三建设有限公司，江苏 南京210000
摘要：本文以我单位总承包的电动客车工程技术中心项目第三批试验车间总承包工程为载体，介绍了一种应用于大跨度钢网架柔性屋面的复合防水保温施工技术，阐述了柔性屋面施工的工艺原理及施工操作要点。
关键词：大跨度 钢网架 柔性屋面 复合防水保温 施工技术
一、引言
钢结构网架技术以其结构简单、跨度大、减少立柱、自重轻、投资少等特点已广泛应用于生产厂房中。目前钢网架屋面主要采用混凝土刚性防水屋面，价格便宜，耐久性好，维修方便，但是密度大，抗拉强度低，拉应变小，混凝土易开裂，导致保护层失效，进而引发屋面渗漏，不仅会导致厂房停产停工，严重的会对生产设备造成损害。
随着新材料、新技术的发展，尤其是高分子、耐老化技术的发展，柔性屋面以其对房屋地基沉降、房屋受振动或温度影响的适应性较好，防水效果稳定等优点，越来越得到重视。
二、工程概况

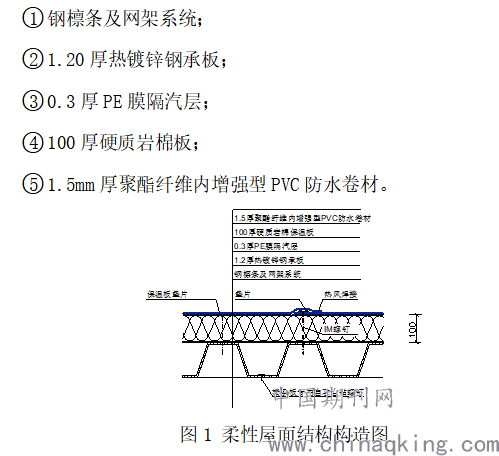

宇通电动客车工程技术中心项目位于河南省郑州市积极技术开发区，包含结构安全试验车间、动力节能实验室、加氢站、电磁兼容及振动噪声试验车间等单位工程，其中电磁兼容及振动噪声试验车间主体结构采用钢筋混凝土排架柱加钢结构网架屋面，钢网架面积3080m2，网架长77m，宽40m，屋面系统采用不上人柔性屋面，屋面结构做法（从下到上）为：
.png)
三、工艺原理
本施工技术采用1.20厚热镀锌钢承板作为上部各结构层的基层；PE膜隔汽层采用胶带粘结；岩棉板添加憎水剂，采用机械固定，每块岩棉板采用不少于2个自攻螺钉固定，伸入钢承板下不小于25mm。
聚酯纤维内增强型PVC防水卷材具有高反射率,耐久性强,表面自带抗紫外线、防静电、自洁涂层,且人工气候加速老化时间不小于2500小时等优点，无需防水保护层，同时使PVC防水卷材兼做装饰层。
四、施工工艺
4.1工艺流程
.png)
图2 施工工艺流程图
4.2操作要点
4.2.1 钢网架施工

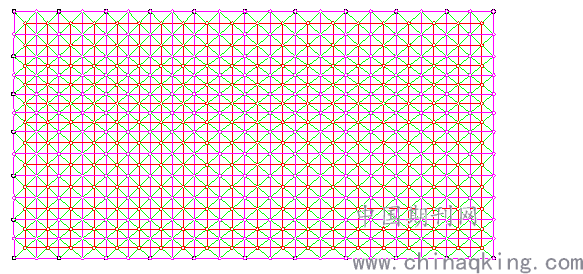

宇通电动客车工程技术中心项目第三批试验车间总承包工程电磁兼容及振动噪声试验车间采用钢网架结构，网架长77m，宽40m。平面布置图如图3所示。
.png)
图3 钢网架平面图（77mx40m）

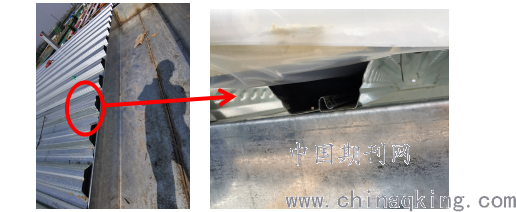

4.2.2 安装、固定钢承板
在钢网架上满铺钢承板，采用1.2mm厚镀锌钢承板，板型YX-51-305-915，屈服强度235MP,含锌量275克/平方米，采用自攻螺钉进行固定，自攻螺钉钻进网架不少于20mm。
镀锌钢板的搭接边保证平滑过度，铺设卷材的钢板边缘及构造边缘用封边件连接，以免刺破卷材。
.png)
图4 钢承板安装、固定

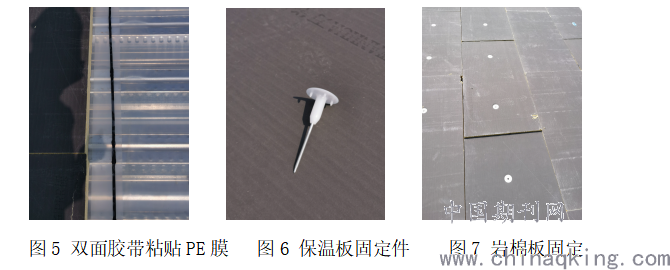

4.2.3 粘贴PE膜隔汽层
PE膜厚度0.3mm，采用双面胶带连接、铺设在钢承板上。施工时，为了保证施工效果，PE膜的施工与保温板、防水卷材同步进行：即一边铺设PE膜、一边固定保温板，一边固定PVC防水卷材。
PE膜与镀锌平钢板之间空铺，铺贴方向与钢承板方向垂直。相邻PE膜搭接宽度80mm，并用双面胶带连接在一起，形成一个密封层面。
PE膜的作用是降低屋面结构产生冷凝的风险，在保证不透气的情况下，可经抵御内部空气压力，降低总风载。
4.2.4 铺设、固定岩棉板
岩棉板铺设方向沿垂直于压型钢板长边方向，用保温板固定件对保温层进行固定，施工中注意用力要均匀，以免破坏保温层。保温板固定件使用数量：岩棉保温板的尺寸为600×1200，每个岩棉保温板布置2套固定件。
.png)

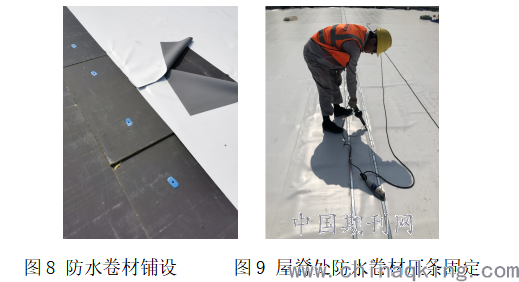

4.2.5 铺设固定PVC防水卷材
1）卷材的搭接及固定
施工时，首先要进行放线、预铺，把自然疏松的卷材按轮廓布置在基层上，平整顺直，不得扭曲，并进行适当的剪裁，卷材的铺设方向应垂直于压型钢板长边。平行于屋脊的搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年最大频率风向搭接。施工前进行精确放样，尽量减少接头，有接头部位，接头相互错开至少30cm，搭接宽度为15cm，搭接缝应按照有关规范进行。
在屋脊、女儿墙、天沟等部位，使用垫片和螺钉，将卷材固定在基层上。按照计算所得的间距，用电动螺丝刀沿垂直方向将螺钉钻入压型钢板不小于20mm。采用覆盖搭接，以使固定件覆于防水层下，或者在压条两侧增设防水附加层。
.png)

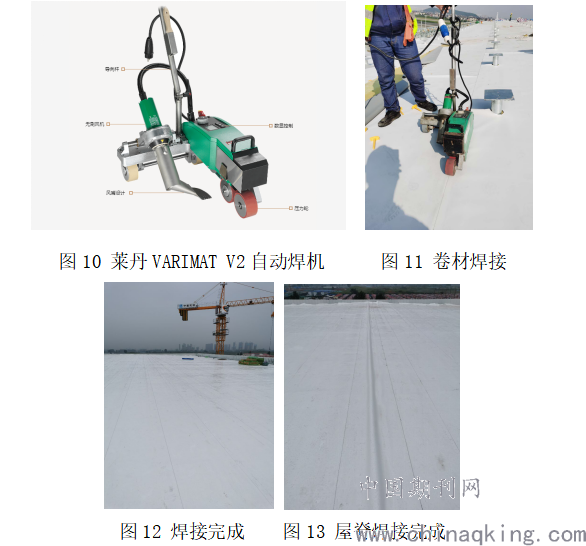

2）卷材焊接
卷材固定后，进行热风焊接，焊接时热风温度可达500℃。
采用莱丹VARIMAT V2自动焊机焊接焊接搭接缝，焊接速度可达12m/min，焊接缝的接合面应擦干净，无水露点，无油污及附着物。
在自动焊机不能达到的部位，如女儿墙、天沟、洞口等部位采用西卡单组份聚氨酯密封胶密封。
.png)
3）一般节点的处理

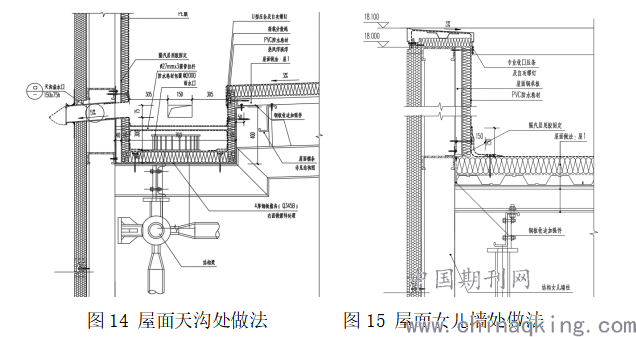

（1）屋面周边及大于500mm的穿出构件周边需要使用“U”型压条，在构件周边进行固定，其螺钉间距为250mm，并使用渗耐焊绳，焊接在压条一侧，以确保节点的抗风压能力。
.png)

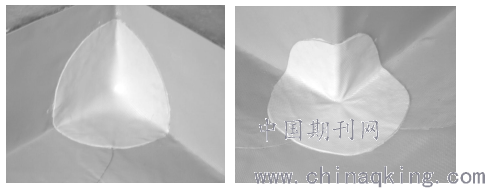

（2）阴阳角处理。用PVC卷材现场进行统一标准化的处理，以确保节点的完整可靠，并提高施工效率。
.png)
图16 阴阳角处做法

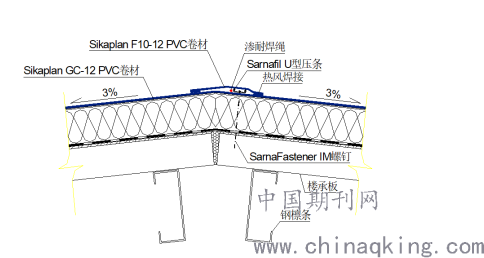

（3）屋脊处采用U型压条收口，压条上盖一层PVC防水卷材，两侧采用自动焊接机焊接。
.png)
图17屋脊处做法
五、结语
大跨度钢网架屋面结构采用柔性屋面具有自重轻、操作工艺简单、防水效果好、对沉降、温度适应性强等优点，且卷材焊接采用全自动化焊接，施工效率更高、施工质量有保证。应用本施工技术，保证了柔性屋面的施工质量，目前厂房已交付运营，未发生渗漏现象，具有较高的推广和应用价值，也为国内各类型柔性屋面施工提供了很好的经验支持。
参考文献
[1]李晓阳.浅谈建筑屋面柔性防水施工技术[J].科学时代,2015(10):158-159
[2]袁军鹏,张静娜.变电站柔性防水屋面施工技术探讨[J].城市建筑,2015(15):104-104
[3]高宗萍.浅谈建筑屋面柔性防水施工技术[J].建筑工程技术与设计.2014(35):115-115
[4]赵虎彪.屋面柔性防水工程施工技术探讨[J].建筑知识:学术刊,2013(09):338-339
