一种快递临时储存箱的设计

发表时间：2021/6/28 来源：《基层建设》2021年第6期作者：纪良峰1 高创2 吴安东3

[导读] 摘要：随着网络的快速发展，人们越来越热衷于网购，大部分商品到达消费者手中之前会统一存放在菜鸟驿站和丰巢中，这是当下普遍方式。

        安徽文达信息工程学院安徽省合肥市 230031
        摘要：随着网络的快速发展，人们越来越热衷于网购，大部分商品到达消费者手中之前会统一存放在菜鸟驿站和丰巢中，这是当下普遍方式。但是，存放在菜鸟驿站会使快递员们的工资有所减少，而存放在丰巢中超过一定时间，会向消费者加收存储费。为了解决这些问题，本文设计一种类似于信箱的储存箱，安装在用户门旁。快递员只需将快递从入口放进便可，用户拥有自己储物箱的钥匙，用钥匙打开箱子侧面的门锁便可将快递取出，快捷方便。
        关键词：储存箱；快递；设计
        A Design of Temporary Storage Box for Express
        DeliveryJi Liangfeng，Gao Chuang
        （Anhui Wonder University of Information Engineering，Hefei，Anhui 230031）
        Absrtact：With the rapid development of the Internet，people are becoming more and more enthusiastic about online shopping.Most of the products will be stored in the rookie station and Fengchao before they reach the consumers.This is a common way now.However，storage in the rookie station will reduce the wages of the couriers，and storage in Fengchao for more than a certain period of time will add storage fees to consumers.In order to solve these problems，this paper designs a storage box similar to a mailbox，which is installed beside the user's door.The courier only needs to put the courier in from the entrance，and the user has the key of his own storage box，and the courier can be taken out by opening the door lock on the side of the box with the key.
        Key words：Storage box；express delivery；design
        1 引言
        虽然快递柜与快递无人机发展迅速，但依旧存在不方便、成本高的弊端[1]。快递存放在菜鸟驿站会使快递员们的工资有所减少，而存放在丰巢中超过一定时间，则会向消费者加收存储费，而且部分老人对快递柜操作有障碍。为了减小或者清除这种小收费，并面向所有年龄段的人。本文设计一种类似于信箱的储存箱，安装在用户门旁。快递员只需将快递从入口放进便可，用户拥有自己储物箱的钥匙，用钥匙打开箱子侧面的门锁便可将快递取出，快捷方便。
        2 快递临时储存箱的设计
        2.1 参数选择
        根据在该项目对各社区居民门前空间的调查分析[4]，制定临时储存箱结构尺寸参数如表1所示[2]。
        该临时储存箱所占空间仅有0.03立方米，并不能影响走廊里的出行。快递临时储存箱
        由挡板将其分为上下两层，上层空间较大用于储存通常类型的快递，所占空间约为21000cm3；下层相对空间较小，用于储存文件、信封类型的快递包裹，约占9000cm3的空间。大空间设计可满足一定量的快递存放，及时消费者未能及时的拿出里面的快递，也不会过多影响下一次的投放。

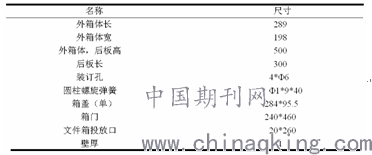

        表1：快递临时储存箱结构尺寸     单位：mm

        钢制材料更进一步加固了箱体的坚韧性，保障快递的完整。1mm的壁厚使得临时储存箱的内部空间在保证箱体坚韧性的前提下尽可能的增大，有更多的空间盛装快递。较小的壁厚也减轻了箱体的自重，延长了固定螺钉的使用寿命。
        临时储存箱的正面四角安装有橡胶球，一是防止小孩玩闹碰到尖角造成人身伤害，二是若安装在门后可避免门面的划伤。在上下两个投放窗口的外延都镶有橡胶条，防止快递员投放时划伤。
        当前的快递上都有消费者的个人信息，因此在临时储存箱的内壁全部涂上黑色，以保证消费者的信息安全。
        结合当下环境以及设计目的，该设计有以下特点：
        （1）成本低，制造简单；
        （2）操作性高，适用人群广泛；
        （3）结构简单，维修方便；
        （4）涂有防锈漆，寿命长，抗击效果好；
        经过测试，该储存箱能承受极大的重量并保证自身的稳定。不受天气的影响，便于使用。
        2.2 结构设计
        临时储存箱整体采用钢材拼装焊接的形式，整个空间分为上层商品箱，下层文件箱。每个空间都有其独立的投放窗口，且有一个统一的去处窗口[3]。
        （1）钢板的选择
        虽然木质看起来比较环保，塑制品比较价廉，但在此项目的研究过程中发现，如使储存箱达到足够的稳固性，便必然的增加其厚度，这就会增加不必要的空间，且有碍于行人的出行。因此该设计采用1mm厚度的钢板进行加工，拼装焊接。该方案既能保证储存箱的稳固性，也不会过多的占用空间，制造简单，成本低。
        （2）弹簧的选择
        该设计所使用的圆柱螺旋弹簧没有很大的压缩压力，只用于支撑储存箱的上箱盖，使其
        在平常状态中处于紧闭状态，且在投放商品时没有太大的阻力，商品投放完毕后能自动关闭。圆柱螺旋弹簧一端安放在与储存箱侧壁焊接的钢片上，另一端安放箱盖上的柱形钢圈中。该方案及保证了圆柱螺旋弹簧的稳定性，也不会造成圆柱螺旋弹簧的损耗。

图1：快递临时储存箱结构图

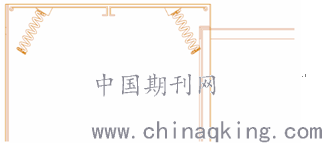

图2：快递临时储存箱圆柱螺旋弹簧装配图
（1）箱盖的设计

        ①箱盖挡板

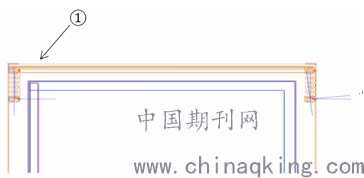

        图3 快递临时储存箱剖视图（箱盖部分）
        箱盖由两片钢板与四个圆柱螺旋弹簧构成，弹簧使箱盖有足够的支持力，使其保持封闭状态，而箱盖挡板则使箱盖不会向外弹开。这种特殊的设计使得快递不会在储存箱上部从内向外拿出，大幅度提高快递的安全性，保障了消费者的财产安全。
        3 结束语
        该设计采用钢板制造，具有较高的强度，极大程度上保证了产品自身和快递的完整，使用时间长，绿色环保性高。拉近了老一代人与社会的距离，也在一定意义上消除了消费者担心超时的心理。提高了快递员的工资。
        参考文献：
        [1]陈乐珠.基于手机APP智能快递柜的设计[J].新型工业化，2020，v.10；No.111（03）：104-109.
        [2]刘心立.关于改良式社区快递柜产品设计探讨[J].科技与创新，2019，126（06）：102-103.
        [3]李哲林、吴王婷、欧阳瑾瑶、郑树隆、李育奇.基于SAMMIE的智能快递柜人机分析及改良设计[J].人类工效学，2020，v.26；No.113（04）：73-78.
        [4]丁猛.大学校园智能快递柜选址研究[D].深圳大学.
