高家骅
中建一局集团第五建筑有限公 北京市 100000
摘要：在建筑工程领域，新技术、新材料、新工艺不断出现，成为施工效率和质量的保障。文章从钢丝绳吊环的应用现状入手，对一种可周转斜拉杆钢丝绳吊环的新型技术方案、具体使用、技术优势进行阐述，以期得到推广应用。
关键词：建筑工程；钢丝绳；吊环；技术优势；使用方法
钢丝绳吊环通常用于吊装作业中，根据不同的吊装要求，所使用的钢丝绳和吊环也有不同类型。为了发展节能、绿色的建筑工程，对吊装设备进行技术改造，实现循环利用、降低工程成本，成为施工企业关注的重点。以下结合实践，探讨了一种可周转斜拉杆钢丝绳吊环的技术方案和使用情况。
1．钢丝绳吊环应用现状
装配式、工具式施工工具，是实现建筑业可持续发展的有效途径。施工现场用吊环作为建筑施工过程中不可缺少的工具，越来越被人们所重视，这些吊环具有不同的规格和尺寸。目前建筑施工过程中所使用的吊环，基本上都是预埋在墙体中的，一般是在浇灌混凝土之前，将吊环绑定在钢筋处，浇灌后混凝土凝固，吊环不易拆除，使用时存在不便，尤其是不能重复使用。对此，研发一种可拆除、可重复使用的吊环，可以降低施工成本，实现节能降耗的目标。
2．可周转斜拉杆钢丝绳吊环的新型技术方案
一种可周转斜拉杆钢丝绳吊环，套管贯穿墙体，钢板与墙体之间由圆钢进行固定，连接板由螺栓进行固定在墙体一侧，连接板的底端设有吊环，钢丝绳一端缠绕在吊环的下端，另一端缠绕在底环的上端，转动螺栓，使得套管与连接板之间固定，安装即可使用，可重复使用。拆卸时，内移管移离侧槽内部，方便为套管内部灌入混凝土，避免预埋孔存在，减小墙根渗水隐患。
2.1 总体构造
可周转斜拉杆钢丝绳吊环，包括连接件和底环，连接件设置在底环的上端，所述连接件包括套管、螺栓、钢板、连接板、吊环和钢丝绳。螺栓贯穿套管两侧，钢板设置在套管的一侧，连接板设置在套管的一另侧；套管与钢板之间，连接板与钢板之间，均由螺栓进行固定；连接板的底端设有吊环，钢丝绳一端缠绕在吊环的下端，另一端缠绕在底环的上端。
2.2 细部结构
第一，所述螺栓的长度为20 cm，强度为8.8级，钢板的厚度为12mm。第二，套管包括管体、插槽和侧槽，插槽贯穿管体中端，侧槽设有两组，且两组侧槽分别设置在管体内部两端。第三，管体包括不锈钢层、聚脲涂层和三聚乙烯防腐涂层，不锈钢层内部设有聚脲涂层，不锈钢层外部设有三聚乙烯防腐涂层。第四，侧槽包括压缩弹簧、内移管和筒槽，筒槽贯穿内移管的中端，侧槽与内移管之间由压缩弹簧进行连接。第五，钢板包括圆孔和圆钢，圆孔贯穿钢板上端，钢板与墙体之间由圆钢进行固定。第六，连接板包括侧板、斜接板和U型管，侧板一侧设有斜接板，斜接板一侧设有U型管。第七，所述侧板中端设有螺纹孔。
2.3 附图说明

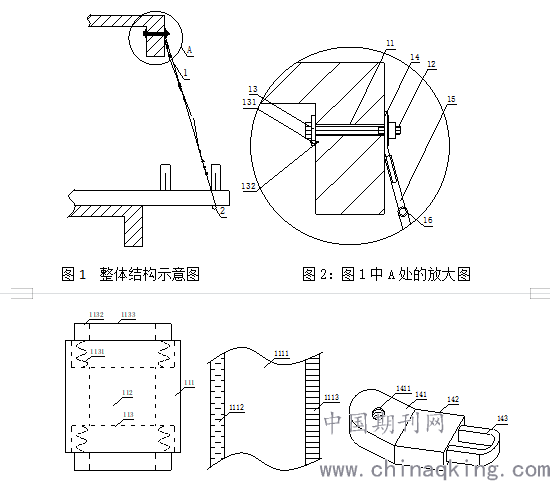

图1至图5，分别是新型吊环的整体结构、局部放大、套管结构、管体结构、连接板结构的示意图。图中标识代表的是：1、连接件；11、套管；111、管体；1111、不锈钢层；1112、聚脲涂层；1113、三聚乙烯防腐涂层；112、插槽；113、侧槽；1131、压缩弹簧；1132、内移管；1133、筒槽；12、螺栓；13、钢板；131、圆孔；132、圆钢；14、连接板；141、侧板；1411、螺纹孔；142、斜接板；143、U型管；15、吊环；16、钢丝绳；2、底环。
.png)
图3：套管结构示意图 图4：管体结构示意图 图5：连接板结构示意图
3．可周转斜拉杆钢丝绳吊环的具体使用
结合附图，对新型吊环的使用进行清楚、完整地描述。值得注意的是，以下描述只是一部分实施例，不是全部的实施例。
第一，根据图1和图2，一种可周转斜拉杆钢丝绳吊环，包括连接件1和底环2，连接件1设置在底环2的上端，连接件1包括套管11、螺栓12、钢板13、连接板14、吊环15和钢丝绳16，螺栓12贯穿套管11两侧，钢板13设置在套管11的一侧，连接板14设置在套管11的一另侧，套管11与钢板13之间和连接板14与钢板13之间由螺栓12进行固定，连接板14的底端设有吊环15，钢丝绳16一端缠绕在吊环15的下端，另一端缠绕在底环2的上端，螺栓12的长度为1.2米，且强度为8.8级，钢板13的厚度为12毫米，钢板13包括圆孔131和圆钢132，圆孔131贯穿钢板13上端，钢板13与墙体之间由圆钢132进行固定，套管11贯穿墙体，钢板13与墙体之间由圆钢132进行固定，连接板14由螺栓12进行固定在墙体一侧，连接板14的底端设有吊环15，钢丝绳16一端缠绕在吊环15的下端，另一端缠绕在底环2的上端，转动螺栓12，使得套管11与连接板14之间固定，安装即可使用，可重复使用。
第二，根据图3，套管11包括管体111、插槽112和侧槽113，插槽112贯穿管体111中端，侧槽113设有两组，且两组侧槽113分别设置在管体111内部两端，侧槽113包括压缩弹簧1131、内移管1132和筒槽1133，筒槽1133贯穿内移管1132的中端，侧槽113与内移管1132之间由压缩弹簧1131进行连接。
第三，根据管体111包括不锈钢层1111、聚脲涂层1112和三聚乙烯防腐涂层1113，不锈钢层1111内部设有聚脲涂层1112，不锈钢层1111外部设有三聚乙烯防腐涂层1113，侧槽113与内移管1132之间由压缩弹簧1131进行连接，在固定钢板13和连接板14时，压缩弹簧1131进行收缩，内移管1132移至侧槽113内部，筒槽1133直径与插槽112直径一致，拆卸时，内移管1132移离侧槽113内部，方便为套管11内部灌入混凝土，避免预埋孔的存在，给墙根渗水留大的隐患，不锈钢层1111内外两端分别设有聚脲涂层1112和三聚乙烯防腐涂层1113，保护不锈钢层1111不受外界因素，可较长时间进行使用。
第四，图5，连接板14包括侧板141、斜接板142和U型管143，侧板141一侧设有斜接板142，斜接板142一侧设有U型管143，侧板141中端设有螺纹孔1411，斜接板142一侧设有U型管143，吊环15一侧贯穿U型管143，吊环15可在U型管143内部随意调整运输角度，使得该设备可进行周转，螺栓12的长度为1.2米，且强度为8.8级，采用螺栓12与墙体连接和提高上拉锚固点上拉承载力，安全风险降低。
4．可周转斜拉杆钢丝绳吊环的技术优势
和常规钢丝绳吊环相比，可周转斜拉杆钢丝绳吊环技术优势如下：
4.1 可重复使用
新型吊环的套管贯穿墙体，钢板与墙体之间由圆钢进行固定，连接板由螺栓进行固定在墙体一侧，连接板的底端设有吊环，钢丝绳一端缠绕在吊环的下端，另一端缠绕在底环的上端。转动螺栓，使得套管与连接板之间固定，安装即可使用，可重复使用。
4.2 耐久性提高
新型吊环的侧槽与内移管之间，由压缩弹簧进行连接，在固定钢板和连接板时，压缩弹簧进行收缩，内移管移至侧槽内部，筒槽直径与插槽直径一致。拆卸时，内移管移离侧槽内部，方便为套管内部灌入混凝土，避免预埋孔的存在，给墙根渗水留大的隐患。在不锈钢层的内外两端，分别设有聚脲涂层和三聚乙烯防腐涂层，保护不锈钢层不受外界因素，可较长时间进行使用。
4.3 安全性高
新型吊环的斜接板一侧设有U型管，吊环一侧贯穿U型管，吊环可在U型管内部随意调整运输角度，使得该设备可进行周转。螺栓的长度为1.2m，且强度为8.8级，采用螺栓与墙体连接和提高上拉锚固点上拉承载力，安全风险降低。
5．结语
综上所述，在建筑施工领域，钢丝绳吊环的应用普遍。考虑到目前吊环使用存在的问题，需要进行改造，研发出可周转斜拉杆钢丝绳吊环。文章详细介绍了该吊环的总体构造、细部结构，并结合附图说明了具体使用方法。和常规钢丝绳吊环相比，新型吊环可重复使用，耐久性提高，而且安全性高，能满足现场吊装施工要求，可大力推广应用。
参考文献：
[1]李吉扬,孙伟.膨胀式吊环的设计与应用[J].城市建设理论研究（电子版）,2012,(26).
[2]孙成帅,马一方,程瑶.工具式、可周转型钢悬挑脚手架施工技术[J].城市建设理论研究（电子版）,2013,(34).
[3]中建二局第三建筑工程有限公司.悬挑外脚手架可拆卸式钢丝绳吊环锚固结构:CN201521016639.5[P].2016-06-28.
[4]浙江宝盛建设集团有限公司.一种可拆卸的悬挑脚手架钢丝绳吊环组件:CN201520019798.4[P].2015-07-07.
[5]徐江美,姚立.大型钢板简易起吊卡具的设计与应用[J].内蒙古煤炭经济,2020,(9):161.
