秦建伟
浙江海岸岩土工程技术有限公司 浙江 嘉兴 314000
【摘要】1：500数字地形数据是一类基本的重要的基础地理数据，其应用十分广泛，同时也是各类地理信息系统重要的数据源，其地图语言表达、属性精度、逻辑一致性是其重要的质量元素。嘉兴市1：500数字地形数据经由外业测绘生产、内业编辑后入库管理。矢量地形数据，经由外业测制后，需对其进行编辑处理，使地物地貌的表达如：符号、线型、归层、颜色、文字注记、图廓整饰、地形要素属性信息等规范化。为方便使用地形图，大多地形图采用矩形分幅法，它是按统一的直角坐标格网划分的。采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。
【关键词】 CASS9.1 批量分幅出图
1、背景
1：500大比例尺地形数据动态更新是指区别于传统大面积测绘方法，采取跟踪修测方式，按照相关要求对地形图进行及时更新的模式。其主要目的是保证地形图良好的现势性以及基础地理信息数据更新的要求，从而满足城市规划、建设、管理以及“数字嘉兴”地理信息共享平台建设需要，更好地为社会各界提供测绘服务和保障。为了方便保管和使用1：500地形图，有必要对地形图进行分幅和编号。通常有矩形分幅和经纬线分幅。大比例尺地形图一般采用矩形分幅。
2、批量出图技术方案
2.1数据检查
对地形数据进行标准化处理、使图面达到标准化规范化。
1）.将原始数据中不规范的图层和颜色归并整合成标准图层。SXSS层颜色为142,ZBTZ层颜色为114。
2）.将错误的代码修改替换成标准的十位代码。前期作业中通过单个块修改的经验累积，可编写配置文件做关联，后期进行块替换的批量处理。
3）.将错误线型修改替换成标准Ss线型。与替换块作业模式相同。
4）.运用快速选择查看图内有没有“点”“图案填充”“直线”“样条曲线”“椭圆”“二维多段线”等，若有，请做出修改，使全图数据只保留“多段线”“块参照”“文字”三类。
5）.将全局比例因子设为0.5。
2.2数据预处理

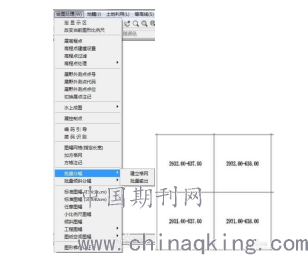

1）.建立格网：在CASS中生成需要的图框格网，按菜单中的绘图处理-批量分幅-建立格网依次按命令提示生成覆盖地形的所有矩形格网 矩形格网中的的字符为矩形左下角坐标。前面的数值为X坐标，后面的数值为Y坐标，坐标是需要乘以1000的。比如2931.00-638.00，则左下角坐标x为2931000,Y为638000。.检查生成的矩形格网，把矩形格网内没有地形的矩形删除掉。
.png)
图1 建立格网
2）.调整注记位置：地形需要调整地形图中某些注记的位置。比如下图中的砼房，分幅前的砼房，分幅线经过房中央把房屋面分成了两份，分幅后房屋就分别分布在两张图内，而房屋标注只会在一张图内出现，这会影响地形图的使用。所以分幅前应该按照下图中第二幅房屋一样标注。同样其它图层地物需要标注的也应该作相应的调整。
.png)
图2 注记压盖
3）.标注图名：为避免后续加注图名重复，提前把图名标注在相应的图幅格网范围内。图名一般选用图幅内的主要居民地名称,无居民地名称的图幅可采用其他地理名称或图内最高高程注记作为图名：图名应注意不与其他图幅图名重复，并尽量选用原地形图图名。
2.3图廓属性参数设置

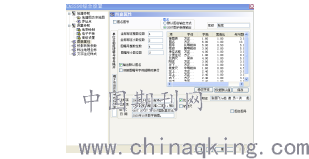

1）.2000国家大地坐标系CASS裁图图框参数设置 如下图
.png)
图3 2000国家大地坐标系图廓属性参数
2）.桐乡独立小坐标系CASS裁图图框参数设置如下图
图4 桐乡独立小坐标系图廓属性参数
2.4分幅出图
1）.把地形图预处理好之后，就可以准备分幅出图，按菜单中的绘图处理-批量分幅-批量输出到文件。CASS提示选择图幅尺寸，有50*50和50*40两种以及自定义格式，图幅尺寸单位是厘米，也就是打印出来后图纸的尺寸。
2）.选择好图幅尺寸，按CASS提示命令选择地形图的两个角点，这两个角点将形成一个矩形，选择时要把地形图全部包括在两个角点之内。
3）.按步骤1中的批量输出菜单选择输出目录。CASS会把矩形内的地形分幅输出到以图幅名为文件名的文件中。
4）.批量删除多余相同注记 如“：标注”等。
5）.加注图名 前面预处理阶段已统一加注过图名，直接复制黏贴到指定图名位置。
6）.①文件夹进行块过滤，块过滤后出入口方向可能会出现180度旋转，快速选择出入口，对错误的块进行编辑修改。
②.批量清理并居中。
③.图面清理去教育版居中并保存。
2.5标准图廓修改
1）.检查是否存在图面要素超出图框范围线的，若有，做适当删减。
2）.图廓整饰的过程中，对图廓中地形图的生产单位、测量人员、检查人员及生产时间等信息，待一次性更新范围超过整幅图的50%后再进行调整。
3）.图幅号位置有中文名称的，将中文名称删除
4）.图框为块需炸散成多段线，炸散的多段线会自动归为0层，将其归到“TK”层。
5）.图廓整饰的过程中，版权所属单位改为标准名称。
3、存在的优势和不足
3.1存在的优势
往年的地形数据项目以嘉兴市主城区70平方公里的动态实时更新为主，通过竣工测量，对变化了的区域进行及时或实时的测绘，范围相对较小，分幅图也相对较少，采用传统的分幅方式，针对范围线单幅裁图再修改图廓属性。随着测绘项目数量和面积快速增长，已经发展为按街道按区域的大范围定期全面更新。分幅图数量少则几百多则上千。传统的分幅图出图方法已无法满足现状。CASS9.1可以满足半自动化大批量出图。可以满足大部分要求。
3.2存在的不足
自动化处理程度相对比较薄弱，需要辅以大量的人工干预，需要研发相应的工具。软件没有及时更新版本，导致批量分幅出图过程中部分线型数据丢失。
4、结语
近年来1：500测绘项目数量和面积都比之前几年有较大幅度的增长。在大量数据操作和各种意见及数据问题的汇总后，本人总结了关于地形批量分幅出图的各种问题及解决办法，以及应对新问题的措施。特别是我们嘉兴地方未形成文本但习惯性操作中，某些与质检站要求不同的，都在自己的总结归纳、学习改正中不断完善与进步。
通过总结经验，掌握一套分幅出图方式方法，按作业习惯操作，适时的进行检查，最大限度的提高自己的工作效率和保证工作质量。
