左勇、盛小韦
中国核工业华兴建设有限公司福建分公司第一工程管理部
[摘要]随着国民经济的快速发展，高层建筑的建设任务也是逐年增多，随之带来的确是高层建筑建设过程中的安全管控压力越来越大，各类安全生产事故时有发生，事故的死亡的人数仍呈增长趋势。高处坠物安全事故的发生，仍是拖累高层建筑的快速发展的一个重要因素，不仅损害了人民生命财产，还与人们日益美好的生活需要背道而驰。多年来，高层住宅建筑对高坠事故发生的预防措施也不断加强，其中外架水平挑网的施工就是防高坠措施的一种。在加快安全生产工作的同时，提高“安全责任重于泰山”的意识，不断积累和探索防高追的安全管控方法和举措，强化责任机制，提高创新能力，将外架水平挑网的施工技术措施落地落实，助推高层建筑安全生产的可持续化发展。
[关键词] 高层建筑；防高坠；安全管控；外脚手架；水平挑网；施工技术
引言
防高坠，言外之意就是预防高处坠落事故；水平挑网，就是在高层建筑主体结构施工外脚手架搭设的外围设置一道水平挑网。人们在高层住宅建筑结构施工过程中总是觉得安全管控难度大，但真正去想措施并认真落实措施的没有几个。相反，正是侥幸心里的作祟，才导致了高坠事故的多发。殊不知，在高层建筑的高坠安全事故预防措施中，外脚手架水平挑网的设置是一道安全屏障，能讲高处坠落事故的发生率降低到一个较小的数据，只有真正将防范措施落到实处，每一个安全管理漏洞都堵住了才能将安全坐实，才能让工人放心，才能让建筑行业安全且稳固地发展。
1 工程概况
某项目位于福建省福州市晋安区，是我公司在福州市区承建的第二个项目，总建筑面积约16万平方米，建筑高度在80m左右，标准层层高为2.9m，呈南北狭长分布，由2栋27层住宅楼、2栋26层、2栋21层、3栋17层住宅楼及各种商业配套和一个地下室组成；结构形式为剪力墙墙，主体结构施工采用型钢悬挑脚手架施工工艺，外脚手架采用钢管扣件式外脚手架。
2外架水平挑网的设计
2.1 水平挑网的设置依据
目前外架水平挑网的设置无明确的规范要求，有的规范也只是零星涉及一些相关的解释，均需要拼凑起来才能有效地指导施工。在实际操作中，外架水平挑网一般根据相关规范中的一些要求、企业及地方标准来搭设施工，这给施工及管理者来带了不少困惑，目前能找到的依据主要有JGJ59-2011《建筑施工安全检查标准》,JGJ80-2016《高处作业安全技术规范》，GB 5725-2009《安全网》等。
2.2 水平挑网的设计
根据楼层的分布情况，考虑落地架搭设高度不超过24m，再根据悬挑脚手架的搭设高度不超过20m，按最高楼层27层考虑，落地架搭设最多7层，最大搭设高度为20.3m，悬挑架最多搭设6层，最大搭设高度为17.2m。
根据JGJ80《高处作业安全技术规范》规范7.0.1要求，施工现场立体交叉作业时，下层作业的位置应处于坠落半经之外，考虑主体作业层的材料、人员发生高处坠落的风险，本工程水平挑网按最大上层作业高度10m即3层标准层层高设计，考虑安全平网模数设置水平外挑3m安全平网，水平挑网上扬一定倾角。外挑水平防护架安全平网确定在三层顶部交圈设一道水平挑网，位置沿建筑外架边沿搭设，外挑水平防护架上满铺宽度为3m的防护安全网，上方叠加一层阻燃性密目网，以后再每隔三层设置一道3m宽水平挑网，水平挑网采用斜杆与外架连接。

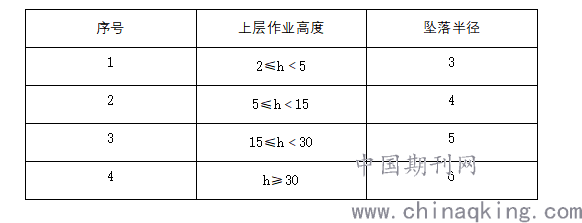

表2.2.1立体交叉作业坠落半径表
.png)
.png)

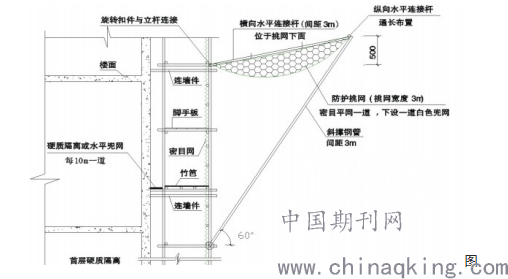

图2.2.2水平挑网设计施工图
3外架水平挑网的施工
3.1 材料准备
根据现场的总体施工情况安排符合相应规范规定和施工组织设计要求的钢管、扣件、脚手板、密目网、安全网等材料进场并进行检查验收，不合格产品不得使用。
水平防护网的钢管主要为6m、3m钢管，规格Φ48mm×3.6mm，其质量符合现行国家标准GB/T3091-2011\Q235级规定。
水平防护网的扣件主要有旋转扣件、直角扣件、对接扣件，进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》（GB15831-2006）的规定。
.png)

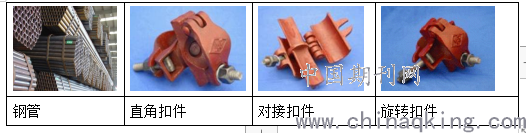

图3.1.1钢管、扣件形式
水平防护网采用的安全网为平网，可采用锦纶、维伦、涤纶或其他材质制成，其物理性能、耐候性能应满足GB5725-2009的要求，其规格尺寸主要为3m×6m，单张平网的质量不宜超过15kg。平网的网目形状应为菱形或方形状，网目边长不大于8cm。
.png)

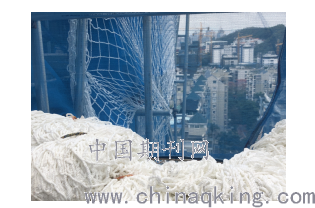

图3.1.2安全平网
水平挑网上所用的网绳、边绳、系绳、筋绳均应不小于3股单绳制成，绳头部分应经过编花、燎烫处理，不应有散开。
3.2 技术准备
认真熟悉设计图纸及现场实际情况，认真学习关于安全技术操作规程,对班组进行技术交底。
所有架子工必须持特种作业操作证上岗。
3.3 施工准备
施工升降机、塔吊等垂直运输设备已安装完成并投入使用。
水平挑网上部外脚手架已交圈搭设完成并验收合格。
水平挑网搭设位置的外架安全立网已全部解除。
清除搭设外架通道内的杂物。
钢管、安全网等所需搭设材料准备齐全，并运至相应楼层。
3.4 水平挑网的搭设
3.4.1悬挑水平防护搭设时先将需设置水平挑网层的安全立网解除，先在立杆上用旋转扣件固定一根6m的纵向水平杆，然后再每隔2~3m设置一根斜撑杆与6m纵向水平杆连接，斜撑杆临时先固定在立杆上。
3.4.2然后根据搭设的水平挑架布设安全平网和增设一层密目网。平网安装时，在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。系结点应符合搭结方便，连接牢固又容易解开，受力后不会散脱的原则。有筋绳的网在安装时也必须把筋绳连接在支撑物（架）上。多张网连接使用时，相邻部分应靠紧或重叠，连接绳材料与网相同，强力不得低于其网绳强力。安装平网应外高里低，以15°为宜, 网不宜绑紧，要保证安全网受力均匀，必须经常清理网上落物,网内不得有积物。
3.4.3待水平挑网上端固定好后，在架体上端人员采用溜绳绑牢外端纵向水平杆，从上部慢慢下放溜绳，将水平挑网放到位，然后在架体下端人员将斜杆与下方纵向水平杆固定牢靠，边下放边将安全平网和密目网分别与下端外架的纵向水平杆用系绳固定牢靠。
3.4.4外墙脚手架立杆离墙大于150mm以上必须设置靠墙隔离网，每3步架设一道兜网，兜网设置在小横杆上方,与靠墙纵向水平杆有效连接，周边用18#铁丝与架子绑扎牢固。
.png)

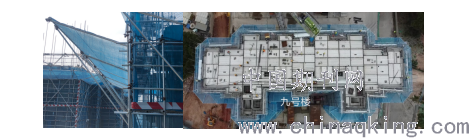

图3.4.4水平挑网搭设效果
4安全使用原则
经常清理网上落物,网内不得有积物。
安全网安装后，必须经专职安全员检查验收合格签字后方能使用。
在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口处必须连接严密。
使用期间严禁拆除钢管、扣件、连墙杆等构配件。
水平防护架上严禁堆放材料及器具，施工人员不得集中在架体的某一部位；物料吊运过程中，严禁碰撞或扯动外水平架。
5安全拆除原则
拆除前应由区项目部负责人召集有关人员对工程进行全面检查，确认建筑物已施工完毕，确已不需要时，方可拆除。
拆除时，地面应设置警戒区，并有专人负责警戒。
拆除前,应将架上网上的存留材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
拆下的杆件与零配件应分类堆放,用垂直运输机械进行运载，严禁高空抛掷。
6文明施工措施
在搭设前，工长必须写好书面安全交底 ，班组必须严格按操作要求和技术安全交底施工。操作者应有特种作业上岗证。
搭设必须符合方案要求，不得随意进行更改。
在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品，一律先行拆除或加以固定，高处作业所用的物品，均应堆放平稳，不妨碍通行和装卸，工具随手放入工具袋，拆卸下的物件及余料均及时集装、清理运走，不得任意乱置或向下丢弃，传递物件禁止抛掷。
吊运钢管材料等须用专用的保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
在搭拆时，如果杆件等尚未绑扎牢固，或已拆开绑扎，均不得中途停止。
遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空搭拆工作和高空作业。
7环境保护措施
网内垃圾及时清理，并存放进指定垃圾站，做到工完场清。
工地现场机具设备及材料堆放应合理有序，场地在干燥大风时应注意洒水降尘。
8 总结
发展是大事，安全生产也是大事。我们绝不能以牺牲人的生命来保经济的发展命脉，一切以安全生产背道而驰的管理思想都是不负责、无担当的体现，我们只有做好了安全措施，做好了安全管控，才能发展长远。高层建筑结构施工的外脚手架水平挑网的设置就是践行和落实防高坠的一项措施之一，这也是为了减少安全生产事故的发生，防范化解重大风险，切实践行生命重于泰山，不安全不生产的安全管理思路。
总之，安全生产重于泰山，只有真正从思想上改变，以高层建筑外脚手架水平挑网的施工作为出发点，切实践行安全防护的的各项举措，我们才能主动去“想安全”、去“做安全”、去“管安全”，去夯实本质安全基础，将安全管控的前端思路和方法出发，真正做好高层建筑的安全管理。
.png)
