国网威海市文登区供电公司
摘要：一种多功能电缆安装工具，由操作臂、钢带剪、电缆剪、模块槽及弹簧组成。操作臂通过螺栓固定呈剪刀型，钢带剪焊接在操作臂前端，弹簧安装在操作臂交叉点最内侧，电缆剪焊接在操作臂上，安装在弹簧稍外侧；模块槽焊接在操作臂上，安装电缆剪稍外侧。电缆剪及模块槽两侧均延长有弹簧夹。是一种设计合理、结构简单、制造容易、成本低，能够单人操作、提高效率的电缆安装组合工具。
关键词：多功能；电缆；安装；组合
引言
电缆在电力施工中使用的越来越普及，但在安装过程中需要多种工具轮换使用，用电缆剪剪断电缆，用液压钳安装接线鼻子，用钢带剪剪断电缆铠甲，这样对工作造成极大的不便，且效率较低。一是在安装时必须带足上述工具，否则需要往返重新拿工具进行施工，不仅延长施工时间还造成不必要的浪费。二是施工时需要多种工具轮换使用，不但需要较大的施工空间，还耽误施工时间。三是电缆剪、液压钳、钢带剪都较沉，施工时携带非常不便利。四是上述工具都有型号范围，施工时多需要同时使用不同型号的电缆，需要携带多个同类型的设备。所以需要研制一种组合工具来替代上述工具，在安装电缆时达到安全可靠、省力省时。
1一种多功能电缆安装工具的构成及工作原理
1.1一种多功能电缆安装工具的构成
1.1.1一种多功能电缆安装工具，由操作臂、钢带剪、电缆剪、模块槽及弹簧组成；
1.1.2操作臂通过螺栓固定呈剪刀型，操作臂为圆管型，内有延长杆；
1.1.3钢带剪焊接在操作臂前端；
1.1.4弹簧安装在操作臂交叉点最内侧；
1.1.5电缆剪焊接在操作臂上，安装在弹簧稍外侧；
1.1.6模块槽焊接在操作臂上，安装电缆剪稍外侧；
1.1.7电缆剪及模块槽两侧均延长有弹簧夹。
1.2一种多功能电缆安装工具的工作原理
1.2.1电缆剪、液压钳及钢带剪均通过杠杆原理来实现省力的目的，将三种工具整合可以实现各自的功能；
1.2.2施工时只带组合工具即可，不但不会发生漏带工具的情况，还大大减少了工具摆放空间；
1.2.3组合工具重量只较单一工具稍沉，一人即可拿走，避免了多人拿工具的情况；
1.2.4弹簧使操作臂自动回复张开状态，省时省力；
1.2.5弹簧夹可以夹住电缆，避免了一人操作一人把电缆的情况，单人即可完成所有的操作，节省了人力；
1.2.6操作臂的延长杆拉出后，加大了压力，使操作人更加省力。
2一种多功能电缆安装工具的示意图和具体实施
2.1一种多功能电缆安装工具的示意图

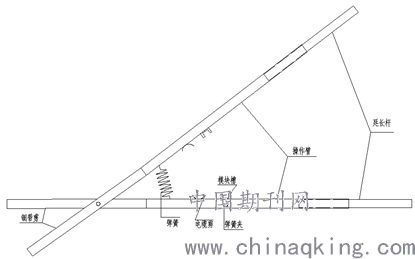

2.1.1图1-1为电缆安装组合工具的整体平面图，分为四部分，由操作臂、钢带剪、电缆剪、模块槽及弹簧组成。
2.1.2图1-2为操作臂下臂俯视图，电缆剪及模块槽两侧均延长有弹簧夹。
.png)
.png)
图：1-1 图：1-2
2.2一种多功能电缆安装工具的具体实施
2.2.1电缆安装时，先将电缆通过弹簧夹固定在电缆剪上；
2.2.2电缆剪断后，进行扒皮，有铠甲的可以通过钢带剪剪断；
2.2.3将扒皮的电缆套在接线鼻子后，固定在模块槽的弹簧夹上，选择相应的模块进行挤压；
2.2.4对较粗的电缆可将操作臂的延长杆抽出。
3结论
这种电缆安装组合工具,解决了技术问题的不足，提供了一种设计合理、结构简单、制造容易、成本低，能够单人操作、提高效率的电缆安装组合工具。在电缆安装过程时，以实用性、可靠性为前提，将使用的所有工具进行组装，实现施工的安全、快捷开展。
参考文献
[1]张勇，改进施工电缆工艺[J].农村电气化，2013（1）
[2]张滨.孙毅，浅析电力电缆线路的运行与管理.科技创新与企业管理研讨会，2014
作者简介
黄颖，女，1978年10月生，高级工程师，国网威海市文登区供电公司。
