上海鸿灵翔建筑装饰有限公司
摘要：暖通空调是建筑的重要组成部分，暖通空调系统的安装对改善建筑环境起着重要作用。暖通空调系统的施工方案将直接影响到暖通空调系统的工程质量。所以，在施工中，技术人员必须选择合适的安装方法，加强技术管理，同时加强施工管理，确保系统施工质量。本文结合徐汇一期项目暖通空调系统工程施工实例，主要针对暖通空调施工中的空调水系统与通风管道施工进行简要分析，可供类似工程施工参考。
关键词：建筑；暖通空调；水系统；通风管道；施工技术
1工程概况
徐汇一期项目暖通空调系统工程空调水系统和空调风系统组成。其中大堂，中庭等大空间采用全空气空调系统，商业、餐饮、办公等采用风机盘管加新风系统。塔楼办公新、排风为竖向系统集中设置。消防控制室、电话机房、电梯机房等均设置分体式空调。1#楼、2#楼、4#楼、5#楼采用新风系统及VRV系统；3#楼采用全空气空调风加风机盘管系统。通风、防排烟系统：办公、大厅、商业、餐饮、会议等结合空调新风设机械排风系统。地下室隔油间、污泵间和垃圾间设机械排风，总风机设在塔楼屋面。机械排烟系统风机采用高温排烟混流风机或高温排烟离心风机。
2 暖通空调系统施工技术要点
2.1空调水管道施工
2.1.1管道支吊架的制作与安装
在开始制作施工所需的管道支吊架前，首先需要对支吊架形式、管架的标高以及安装位置进行确定，还需要跟其他专业人员开展对图工作，条件允许的前提下，优先选用共用支架。对管道支吊架进行固定工作：以预埋铁方式对砖墙部位进行固定，使用膨胀螺栓法对梁、柱以及楼板部位进行固定，尽量选择梁以及柱等部位作为支吊架的固定位置。必须采用机械钻眼方式对支吊架型钢开展开孔工作。对支吊架应进行牢固固定，同时需要严格按设计要求确定埋入架构内的深度以及预埋件焊接。每个支架都应紧密地与管道相接触，还要确保支架横梁能够保持水平。
支架安装过程中应尽量远离管道焊口，管道焊口与管架之间至少留有5cm以上的距离。严格按照施工设计要求对固定支架开展固定工作，必须在专设的结构或构筑物上对支架进行牢靠地固定。需要设置专用支架对大直径管道上的阀门进行支撑，避免管道承受阀体的重量。冷冻水管道必须使用50mm厚的硬性绝热或木托放置在支吊架与钢管之间，必须将木托中间空隙进行填实，避免空隙的存在。还要对加工完成后的木托开展防火与防腐处理。
2.1.2管道安装
空调水系统总管需要装设承重支架，以对管道安装时的直接刚度及强度进行增强，降低因热膨胀力和重力导致在管道系统运行时引发管道变形的可能性，进而提高管道的安装质量以达到验收标准。需要按照施工设计要求对空调管道的排水和放气装置进行合理设置：为了避免供水管敷设过程中与其他管线及设备产生相互碰撞，而选择向下变位进行敷设时，应将放气装置安设在管道进行变位前的最高处，目的是将管道内的空气排放干净，减少气隔堵塞问题的发生，从而降低对供热或供冷运行效果产生的影响。在对管道与空调及泵类设备进行连接时，必须采取一定的隔震措施。管道与软接头及设备进行连接过程中，安装定位工作应尽可能避免应力作用的影响，而且必须设置支架对管道进行固定，可在对连接设备的管道开展循环清洗后继续完成其安装工作。当要求必须在循环清洗前开展管道安装工作时，则需要将管道连接设备的进出口处进行临时连通并开展循环清洗工作，主要是为了避免管道内存在的异物进到设备内，清洗工作检查合格后再完成管道与设备的接通工作。
对风机盘管与管道进行连接安装工作：当位于供回水管道的三通向上方开启时，管道的坡度一定要坡向总支管。风机盘管的进出管口标高需大于管道支管的标高，能够避免气隔堵塞问题的发生。通常选用球阀作为阀门，选用橡胶软接头、紫铜管涨口接管以及不锈钢波纹管连接等软性连接方式完成风机盘管与管道之间的连接工作。
2.1.3凝结水管道安装与检验
在对凝结水管道进行安装过程中，首先需要按照施工设计要求确定管道的坡度和坡向以及支架的安装位置和间距。在条件允许的情况下，应尽可能增加冷凝水管与空调滴水盘之间的高差，减少对管道的变向转弯敷设工作。完成管道的安装工作后，需要对管道开展通水试验工作。通水试验开始前，必须将空调器滴水盘内存在的垃圾等其他异物进行清理干净；在通水试验过程中，必须对空调器的滴水盘开展逐一检查工作，不能出现倒坡问题，试验所需的灌水量最好达到滴水盘高度的2/3，进行一次排放，水流顺畅流通则表示试验合格。
2.1.4管道试压与冲洗
按照施工进程对管道分区、分段进行试压工作，等到整个系统施工工作完成后，开展整个系统的试压工作，水压试验的压力通常为2.1Mpa。试验过程中应缓慢进行升压操作，升压至试验压力10min内，管道内压力下降应小于0.02Mpa，然后将压力降到工作压力对其外观进行检查，并使用小锤（重0.5kg）对焊缝进行敲击，如果敲击后没有出现渗漏以及异常情况发生，则说明管道试压合格。
2.1.5管道防腐及保温
管道试压以及清洗符合要求后需要开展防腐处理工作。管道色标也应该严格按照施工说明进行涂漆工作。管道保温层需与管道紧密相贴，不允许出现空隙以及间断，表面应保持平整以及圆弧均匀。支架与保温层之间的接缝必须确保严密，且不能将支架包成半明半暗的状态。采用金属壳作为管道保温保护层，其搭接口能够顺水，而且接缝也应确保严密与平整。必须单独下料对法兰处保温进行粘接，且应保证保温层厚度与其材料厚度一致。
2.2 通风管道施工技术要点
2.2.1风管安装工作
⑴支架与吊架的安装
通常情况下，选用内膨胀螺栓对吊架开展固定工作，且固定过程中需按照其使用技术的相关要求进行操作；选用全螺纹镀锌圆钢作为吊杆的制作材料，使用镀锌“C”型型材对托底进行制作。在安装过程中，非保温风管的槽面应该朝向风管面，保温风管的打孔面应该朝向风管面。吊杆与托底之间的连接位置应该安设专用垫片。支架与吊架的间离：对于风管的大边尺寸小于40cm时，支吊架的间距应小于或等于3m；对于风管的大边尺寸位于40-125cm之间时，支吊架的间距应保持2.6m；对于风管的大边尺寸大于125cm时，支吊架的间距应保持2.3m。
⑵法兰垫料的选择
通常情况下，可将3-5mm厚度的闭孔海绵橡胶板用作风管法兰之间的密封垫圈，垫圈是不燃材料；选用3-5mm厚度的不燃型硅钛合金胶板作为防火阀与排烟风管的法兰垫圈。
⑶管段间的连接
在对法兰条风管管段及连体法兰开展连接工作过程中，采用螺栓对其法兰四角进行连接，选用勾码对法兰边进行连接；利用“U”字型螺栓将风管与设配及配件等进行连接。其应该保持均匀分布进行安装，并且需控制其安装间距不超过15cm。
（4）柔性管的安装
在对柔性管开展安装工作过程中，必须确保具有合适的松紧度，而且需要将其长度控制在100-250mm范围内。
2.2.2风阀的安装

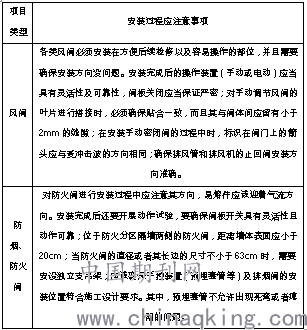

⑴风阀及防烟、防火阀安装要点
.png)
⑵防火阀的安装
在对防火阀开展安装工作前，必须对其结构进行仔细检查，确保其部件灵活有效。排烟阀与防火阀既要求符合消防产品的有关规定，还要具有产品合格相应的证明文件。当防火阀的边长不小于63cm时，应当架设独立的支吊架。当防火阀位于防火墙的一侧时，穿越防火阀与防火墙进行连接的管段应使用不小于2mm厚度的钢板进行制作，防火墙上留有的孔洞需使用不小于2mm厚度的钢板进行封隔，而且需要采用具有不燃性的保温材料进行充填严实。对防火阀进行安装的过程中，需要注意防火阀的开关操作位置确定与否，能否方便地对易熔片进行调换，气流方向正确与否，还要确保其与墙体外表面之间的距离不超过20cm。
.png)
图1 风管穿越普通防火墙防火阀的安装
2.2.3风口的安装
对风口进行安装过程中，必须确保其与风管能够牢固紧密地进行连接，风口与装饰面也应相互紧贴。风口的表面需要保持平整且没有发生变形，风口的调节阀也应确保可靠及灵活。位于同一房间以及厅室内的相同风口应该具有相同的高度且风口的排列应保持整齐。对于无吊顶区域进行风口明装时，需要确保风口的安装位置及其施工设计标高的偏差应小于或等于10mm。当需要对风口进行水平安装时，风口的水平度偏差应小于或等于3/1000；当对风口进行垂直安装时，风口的垂直度偏差应小于或等于2/1000。
施工所需的风口到货以后，需要将风口对照图纸进行规格尺寸的核查工作。然后按系统进行分开堆放并做好相应的标识，避免安装过程中出现不必要的差错。在对风口开展安装工作前，应全面仔细地检查风口以查看其是否损坏以及表面是否有划痕等其他缺陷。对于存在旋转以及调节部分的风口，必须检查确认风口活动件是否灵活，叶片平直与否以及是否存在与边框摩擦的问题。对于存在过滤网的可开启式风口，安装前必须要对过滤网进行检查，确保其无损坏，还需检查能否自如地对可开启百叶进行开关操作。
风口安装工作完成后，需要重新对风口的活动件开展检查工作。在风口安装过程中，需要确保风口与所在房间内的线条协调一致，特别是需要对风管进行暗装时，风口必须服从房间内的线条。散流器进行吸顶安装时，应确保其与吊顶保持平齐，同时对风口的安装也要保证牢固结实。为了提高整体的装饰效果，对散流器以及风口进行安装时应选择内固定法开展安装工作。所谓内固定法就是将风口及散流器使用自攻螺栓从风口的侧面固定在木框或者龙骨架上，必要时可加设角钢支框。在对成排风口开展安装工作时，需要利用卷尺或者水平尺等来确保风口的水平度以及安装位置符合施工设计要求，并且采用拉线法来确保同一排散流器或者风口处在同一直线上。
2.2.4风管的保温工作
为防止散热造成大量热量损失，避免因冷凝导致的滴漏问题以及风管安装能够满足施工设计要求，必须对空调冷凝水管道、供回水管道以及设备开展保温工作。保温施工所需的材料一定要确保其强度、密度、耐热性能及规格等符合施工设计要求。此外，还要严格仔细检查进入施工现场的产品，确认其符合设计要求后才能用于施工。
利用保温材料进行施工过程中，要确保下料的准确性，切割面应保持平齐，要使水平垂直面搭接处以短面两头顶在大面上进行保温材料的裁切。对保温棉进行敷设时，要保证其平整及密实。使用铝箔自粘胶带对板材拼接处进行粘接，粘接所用胶带的宽度至少要5cm。进行粘接过程中，需要检查板材表面是否存在灰尘及油污等脏物，如果表面不干净，则使用干净纱布对其进行清理干净。还要确保粘胶带对板材拼接处粘接的牢固性，避免粘胶带出现胀裂或者脱落的问题。严禁将保温材料施工过程中产生的纵向接缝设置在风管以及设备的底面。
3结语
综上所述，暖通空调安装施工技术直接决定了暖通空调的安装质量，进而影响到今后的使用效果和维修频率，因此，必须要提升暖通空调安装施工的技术水平。另外，安装工作也会与其他许多专业施工相交叉，必须加强与其他各专业之间的相互配合，才能够保证暖通安装施工的整体质量，从而充分发挥暖通系统应有的作用及功能。除此之外，施工过程中还要制定应对质量通病的相关措施，这是暖通空调安装过程中不得不面对的问题，因此，施工相关人员必须足够重视这些问题的解决方案。
参考文献：
［1］民用建筑暖通空调通风系统施工探讨［J］.林冬根.建筑与预算.2019-11-30
［2］建筑暖通空调安装施工技术问题分析［J］.何华土.中国高新科技.2019-09-15
［3］通风与空调工程施工要点分析与研究［J］.杨晓伟.智能城市.2017-01-25
