高低压电气设备安装质量控制措施研究

发表时间：2021/7/1 来源：《建筑科技》2020年11月下作者：王宗奎

[导读] 文章以高低压电气设备安装质量控制措施为研究对象，首先对高低压电气设备安装前准备工作进行了简单的介绍分析，随后立足高低压电气设备安装过程，提出了一些针对性质量控制措施，最后对安装后送电调试工作开展进行了讨论，以供参考。

江西上饶展宇光伏科技有限公司王宗奎 334100

摘要：文章以高低压电气设备安装质量控制措施为研究对象，首先对高低压电气设备安装前准备工作进行了简单的介绍分析，随后立足高低压电气设备安装过程，提出了一些针对性质量控制措施，最后对安装后送电调试工作开展进行了讨论，以供参考。
关键词：高低压电气设备；安装质量；控制措施
        前言：高低压电气设备是电网发电配电的关键设备，本身设备内容组成较为复杂，为了从根本上保证高低压电气设备能够稳定安全的运行，降低故障发生概率，需要从源头入手，即通过采取有效措施，进一步加强对高低压电气设备安全质量的控制，从而能够减少各种设备运行安全隐患，保证相应电气设备能够安全稳定的运行，在发电配电领域发挥出更大的作用价值。
        一、做好安装前准备工作
        在正式开展高低压电气设备安装前，需要做好以下准备工作：一是要做好电气设备安装施工技术交底工作，为相应安装施工技术落实提供规范指导。二是做好电气设备安装施工工作人员安全培训以及技术培训工作，不断提高电气设备安装施工工作人员的安全意识，使其掌握专业的施工安装技术，保障相应专业技术落实到实际，减少因操作失误带来了的安全事故问题。三是加强对高低压电气设备安装现场检查工作，排除存在的安全隐患，比如要求安装现象干燥整洁，做好防潮防湿工作等，要求安装施工现场应满足文明施工需要。除此之外，还应保障相应的设备材料准备到位，并做好相应设备材料检查工作，大到电焊机、工程运输车，小到电压表、电流表等，保证材料设备齐全，不存在故障问题，尤其是用于测量的仪器设备，需要保证相应设备已经经过专门技术监督部门的年检，确保设备量程精准，使得后续安装施工工作能够稳定顺利进行。
        二、安装过程质量控制措施
        （一）低压柜安装质量控制措施
        在实施低压柜安装施工过程中，要求能够规范操作电气闭合锁、机械闭锁，才能从根本上保证低压柜运行的安全性。在安装低压柜柜体时，该严格根据设计图纸要求，按照一定顺序，将柜体安放在基础型钢上，在这一过程中，需要采用滚杠或者液压手动搬运车，将柜体移动到预定的位置，并采用水平尺，控制好柜体的水平度与垂直度，然后在基础型钢架上钻孔，并采用螺栓固定，要求螺栓应采用标准镀锌螺栓。在完成柜体安装，需要在基础型钢周围，采用砂浆填充密实，注意不要对柜体造成挤压，防止柜体变形。还应确保辅助开关操作能够灵活精确，低压柜柜体抽屉间二次回路能够正常的接触连接，不会出现开合失灵问题，柜体与接地良好连接等。在完成柜体安装后，应注意将柜内杂物清除干净，然后注意做好柜内装置的安装。在安装过程中，首先需要严格遵守相关技术规程，完成母排安装施工，要求母排安装牢固，整体排列整齐，注意母排与柜体或以及内部其他元件保持一定的距离。然后还需要做好内部电缆的敷设连接，在完成连接后，还需要检查柜内的元器件的安装情况，应确保二次回路与图纸相符合，元器件质量良好，型号规格符合要求，在后续维修需要更换某一元件时，不会对其他部件和导线的固定带来不利的影响，最后，检查柜内是否遗留杂物，注意清理干净.
        （二）环网柜安装质量控制措施
        在进行环网柜安装质量控制方面，针对地面基础施工，应严格按照《电力建设施工及验收技术规范》中柜与槽钢连接的规定进行安装施工，注意将环网柜稳定安放在地基槽钢之上，注意控制好环网柜的水平与垂直度，同时采用螺栓做好紧固，控制好柜顶与屋顶的距离，二者应在0.6m以上。在环网柜底部，需要做好电缆接线端子的设置，通过将三芯电缆或单芯电缆压接上接线端子，并与环网柜的接线端子连接，然后采用螺栓进行紧固。在环网柜母线室内，注意做好主母线安装，采用螺栓固定，在固定的搭接面上，注意做好表面的搪锡处理。
环网柜主接地与配电室的接地线进行连接，要求连接质量稳定，能够承受短路引起的热机械应力，确保接地回路能够保持连续性。在完成环网柜安装后，需要将开关元件及防误操作机构进行5次分合闸操作，如果，没有发现发生异常现象，则确保开关机械能够进行正常的操作。

        图1，10kv环网柜外观图
        （三）变压器安装质量控制措施
        在变压器安装前，需要做好检查工作，要求变压器外观无损伤或者变形问题，油漆面完整，没有明显划痕。同时要求绝缘瓷件完整性，不存在裂缝裂痕问题。如果在安装施工中，需要进行二次搬运变压器，那么需要配合起重机械设备进行，比如可以采用汽车吊装机械设备进行吊装搬运，在整个搬运过程中，注意做好瓷瓶的保护，可以采用木箱或纸箱等工具，罩住高低压瓷瓶，防止外部碰撞对瓷瓶造型损伤。在吊装过程中，应保持吊装平稳性，尤其是在进行机械牵引时，要求将着力点控制子啊变压器重心以下，从而保证变压器整体搬运的稳定性。在安装变压器时，应控制好变压器基础轨道的误差，一般需要控制在3mm以内，中心误差需要控制在5mm以内。同时为有效提升变压器基础轨道焊接稳定性，要求控制好垫块数量，一般每组垫块应控制在3个以内。另一方面，针对变压器与线路连接，应满足以下几点质量控制要求，一是应保证线路与变压器连接紧密，连接螺栓锁紧装置完整，瓷套管不会受到外力的影响。?二是零线沿着变压器向下连接接地装置，要求这一段的线路能够做好良好的固定。三是变压器附近的连接线需要注意采用套管保护，接线盒要求稳定牢靠，盒盖完整齐全。四是变压器附近的套管保护装置、支架保护装置等应便于拆卸，从而为后续变压器检修提供方便。为了后续方便螺栓拆卸，螺栓螺纹禁止拧死，应漏出2至3扣的螺母。

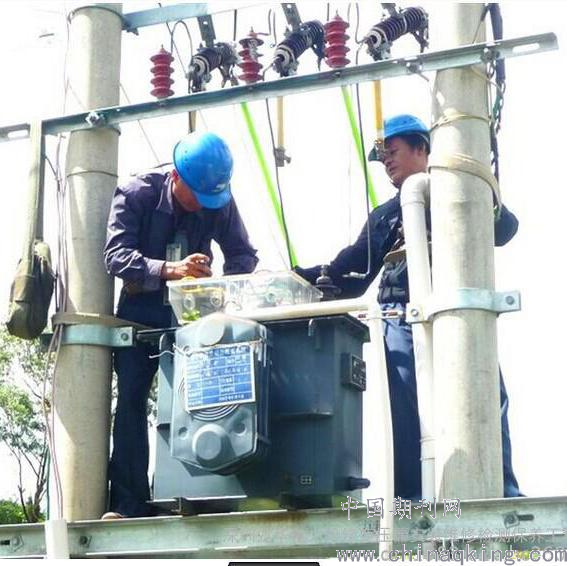

        图2 变压器安装图
        三、做好安装后送电调试工作
        在完成高低压电气设备安装后，需要做好运行调试工作，通过进行运行调试，能够了解相应的电气设备是否能够正常运行，相应的电气设备性能是否与最初的施工设计要求相符合，及时发现其中存在的问题，从而能够确保相应电气设备在正式运行后，不会出现质量问题。在实际进行运行调试时，可以选择三种方法，分别是同步运行调试、异步运行调试、直流运行调试，需要结合不同的运行调试要求，灵活选择应用。在这一过程中，要求运行调试工作人员对相应的运行技术情况以及调试流程能够有一个全面的熟悉与来了解，基于不同机电设备的电压、功率等，科学合理选择一些针对性的调试方法，保障运行调试的科学合理性。特别是针对一些大型机电设备，在开展运行调试工作前，应注意做好现场检查工作，比如要求调试现场环境干净整洁，做好防尘防湿、防污染处理，能够更好的保障运行调试安全性。安全事故。与此同时，还需要调试工作人员任职核对变压器编号、警示牌等各种标志，避免选择错误的运行调试方法。三是检查不同电气设备螺栓是否按照紧密牢固，若发现存在松动问题，需要及时进行拧紧，四是注意电气设备运行安全检查，尤其是检查电气设备的接地情况，以全面保证电气设备运行调试的安全性。
        在实际开展运行调试工作的过程中，应注意做好调试运行过程信息的记录，并以此为依据，制定电气设备安装调试技术报告，从而为后续进行设电气设备运行管理提供可靠的依据。与此同时，在电气设备正式运行启动全，还应注意做好设备绝缘电阻的检测，检查在设备正式启动运行的过程中，如果发现了电流过大的情况，注意及时将电源切断，然后重新进行参数调整，再进行调试工作，为保证调试工作开展的安全性，要求调试工作人员不应距离电气社会过近，在调试时，还应注意不要让相应的电气设备多次连续启动，以免导致电气设备过热，引发安全事故。
        总结：综上所述，高低压电气设备安装是一个较为系统复杂的过程，在实际开展安装施工的过程中，应注意基于不同的设备部件，比如环网柜、变压器等，并采用针对性的安装技术措施，同时还要注意做好各种安装施工细节的落实，从而更好的保证整体电气设备安装质量得到有效控制，避免在后续运行过程中出现故障问题，促使高低压电气设备运行能够发挥出更大的作用价值。
