智能化办公园区综合布线系统分析

发表时间：2021/7/1 来源：《建筑科技》2021年6月下作者：邓建强

[导读] 随着经济的高速发展，智能化走进了人们的生产和生活，而作为网络扩充的基础，综合布线可以解决传统的独立分布系统带来的电力浪费、占用空间，施工周期长等问题。

上海中天照明成套有限公司邓建强

摘要：随着经济的高速发展，智能化走进了人们的生产和生活，而作为网络扩充的基础，综合布线可以解决传统的独立分布系统带来的电力浪费、占用空间，施工周期长等问题。本文主要介绍了智能化办公园区综合布线系统的构成，分析总结了其设计重点，并以富友集团金桥办公楼智能化工程为例，具体展示其应用过程。
关键词：智能化综合布线系统应用价值
        1引言
        随着信息化、数字化、5G的飞速发展，人们对于数据资源的需求量越来越大，对数据传输的速度和带宽的要求也水涨船高。智能化办公园区的建设逐渐成为城市发展的风向标，而综合布线系统是智能化建设的一个基础工程，其核心是通过将园区内的语音、成像系统、自动化管理系统以及信息储存系统使用相同的结构和材料进行串联，统一设计、统一施工、统一维护，最终形成一个几近统一管理的综合标准化管理系统。在系统的构建过程中，使用优质的含屏蔽作用的专用线缆，降低数据传输过程中的串码以及电磁辐射干扰等问题，同时能够有效的提高传输速率。在智能化办公方面，含有大数据中心的金融行业的需求已达万兆的要求。
        2系统概述
        2.1综合布线系统的构成
        在智能化办公园区中，综合布线系统也是有诸多的子系统构建而成的，但是，各个子系统之间的是相互独立的，因此，任意一个系统的异常都不会对其他系统造成影响。而通过改变连接点就可以实现网络拓扑结构的变换，通过统一设计规划，将各个子系统整合到一个完整的系统，这能够为系统的智能化传输带来了一系列的便利，将各种指令（语音、图像、动作等）通过综合布线系统形成的物理通道进行传输。在具体的应用过程中，综合部布线系统主要由以下五个子系统所构成，如图1所示。

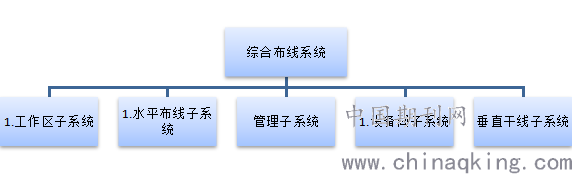

图1 综合布线系统的构成
        1)工作区子系统
        工作区既指一个需要进行独立设置的终端又可以指代一个独立设置终端的区域，需要配合适配器以及各类信息插座，由信息点插座引出，然后到达所有终端，这些组合构成了信息传输通道的框架。
        2)水平布线子系统
        水平布线子系统是由一系列连线所构成的，这些连线统一由管理子系统中的配线架中引出，途径桥架、线槽等位置，然后到达各个区域的具体信息化模块中，起到连接独立模块的作用。
        3)管理子系统
        顾名思义，管理子系统主要作用在管理，即对通信线路进行调配，由各个模块的配线架、跳线以及交换机所组成，会与子系统进行交连，可以对设备或系统的定位进行权限设定，提升管理，提高综合布线的便利性。
        4)设备间子系统
        网络管理是设备间子系统的主要功能，一般由设备之间的连接器、线缆和一些连接必要部件所构成。在使用这个系统时，使用色标来区分总配线于其他用途的配线。通过系统模拟，可以对设备的数量、间隔以及最合适的网络中心点进行判定，提高设计的合理性。
        5)垂直干线子系统
        垂直干线子系统的作用是连接总配线间与各个子系统模块分配线，通过这种连结，可以将整个系统编织成网状形态，实现上述四大子系统之间的整合。
        2.2综合布线技术的设计基本思想
        综合布线系统设计的基本思想就是旨在建立一个具备经济性、实用性、灵活性、扩充性、高速性以及共享性等的集语音通信、数据通信、楼宇自动化于一体的高品质、高质量的综合布线系统，其具体表现为：
        1)经济性：根据不同用户群体的需求，网络的不同发展阶段，来定制布线方案。对于一般用户而言，优先选择成熟的技术，不能一昧的追求技术的先进性。成熟的技术能给用户带来稳定性的使用保证且其功能性已经能够满足一般性群体的使用需求了。目前最成熟的先进基础布线系统为美国的AVAYA STSTIMAX SCS结构化布线系统。
        2)实用性：经过综合布线，能够实现语音通信、数据通信和楼宇自动化的一体化，工作区域的智能化程度大大提升，对提高工作质量与效率具有重要作用。
        3)灵活性：办公园区的常见的主要设备包括计算机、电话、监控设备、传真以及打印机等终端设备。在设计布线系统时，要求时任一信息点都能够连接所有类型的设备（特殊设备除外），能够随时切换设备，满足使用需求。
        4)扩充性：随着信息化的发展，信息数据的需求量必定是逐年增加了，因此，系统的扩充性是必不可少的。施工前，兼顾现阶段的需求并结合未来预期保留系统扩充端口，以便在未来需求量增加后能够将设计及时便利的扩充进去。
        5)共享性：通过一个本源系统将各个部门、各个区域、各个模块、各个单位进行串联，实现资源的共享、内部局域网以及外部以太网的连接，提高办公的效率。
        2.3布线系统的屏蔽技术
        目前使用最广泛的屏蔽技术是通过使用金属网或铝箔纸将从信息插座到设备的传输绞线形成一个密闭的保护层，同时将这个保护层进行有效接地。这种方法是基于静电屏蔽形成的阻隔方法，能够有效的防止设备遭受强磁场及雷击的干扰，保证传输的稳定性。根据统计数据显示，每0.1厘米厚的金属网或者铝箔形成的怕屏蔽层可以将信号衰减到1db，且随着厚度的增加，这种效果会得到增持。对于有保密需求或需要数据清晰精准无误的情况下，屏蔽技术具有很重要的作用。
        2.4数据中心综合布线
        中心机房布线、支持空间布线这两大部分构成了数据中心计方综合布线系统。其中前者是主要施工部分，主要包括主配线区、水平配线区、对接点以及终端服务器组成。主配线区是综合布线系统的核心部分，由主跳线和其他核心设备组成，具有为多个数据中心提供数据的作用。而水平配线区则主要由水平跳线构成，为了更快速的完成数据的传输，一般一个数据中心配备多个水平配线区。对接点的作用是提高系统的灵活性，及时应对设备的移动和变更。
        数据中心综合布线的设计要点可以分为三个方面：一是设计目标；二是设计原则；三是设计重点。数据中心综合布线的设计目标就是构筑结构化、高带宽以及高密度的的集成系统，以提升系统的运行速率。在设计过程中，要兼顾兼容性、灵活性、可靠性和经济性的原则，既保证使用过程的便捷性，又能够降低使用和维护成本。设计的重点在于对终端设备（路由器、服务器、交换器等）的管理，以及网络中断信息插座的布置和监管。
        3综合布线系统具体应用——以“富友集团金桥办公楼智能化工程”为例
        3.1 项目背景
        本次项目位于浦东新区金桥经济技术开发区云桥路25号，本项目建设内容为整体办公园区的智能化改造，园区内共三栋大型办公楼宇，总建筑面积54300平方米，本项目主要智能化项目主要包括以下系统：综合布线系统，数据中心机房建设。本项目主要有如下四个难点：
        1）由于本次客户群体属于金融产业，项目对于信息的保密性和精准性较高，需要采用采用屏蔽系统，施工的难度较大；
        2）由对于金融行业来说，数据中心的意义不言而喻，因此数据机房的建设也是重要的环节，本次项目中涉及数据机房面积超过了1000平米；
        3）项目中信息点位数目多，总计超过9000个点位，其中数据点4753个，语音点4410个；
        4）项目资料种类繁多，现场管理比较繁琐。
        3.2项目方案
        为了有效保证项目的保密性及传输高速性的要求，采用了CAT6-S/FTP双层屏蔽线缆系统，基于这个系统，可以保证信息准确的以1000M的传输速率传输到到桌面，为满足该系统的使用需求，主干光缆采用万兆OM3多模，并通过2条路由敷设1主1备。针对本次工程具有占地面积大、系统性能要求高、屏蔽线路施工难度较大等特点，根据现场的实际情况和业主的相关需求，通过工作区子系统、水平布线子系统、设备间子系统进行模拟，找出每层楼最合适的中心点，并将其接入机房，保证在最短最优的管道路由路由条件下实现项目的全功能，这一方案既减少了产品用量，又能缩短线缆长度。在数据中心机房内包含了大型UPS、精密空调、气体消防、环境监测等先进的机房建设技术，确保数据中心的安全性。
        3.3项目优化
        针对在深化设计过程及具体施工过程中，本项目出现原设计方案不合理及设计图纸和现场实际情况不相符等情况，主要表现在以下三个方面。
        1）在一、二期数据机房内有消防水管、大型电力管路的路径，为了确保机房的后期安全，重新进行了路径规划，避免了机房后期对于漏水、干扰的安全隐患；
        2）机房配电工程中，设计说明中要求全部线路为电力电缆，而系统图上为采用母线槽，前后产品使用差异，与设计沟通后，改为全部采用母线槽方式，使整体配电线路减少故障节点、降低损耗、结构简明。
        3）原系统设计采用精密空调下送风的制冷形式，但是机房内机柜整体布局没有很好的规划，根据我对机房的设计及施工经验，针对整体机房内的机柜布局采用了冷热通道的方式进行重新规划，使冷热气流可以有效的进行对流，从而达到更高效的制冷。
        经过不断的深化设计完善后，项目进入实施过程。在施工过程中需要注意以下几个事项：
        1）每月按实上报工作量，对于业主的新增或变更及时做好签证、结算等；
        2）当施工过程需要设计变更时，必须做好签证跟进工作，有理有据的做好签证，以及相应的批价工作，划清施工界面，将进度、成本以产值的形式编制成表格，实时调整，做好工程项目的成本控制。
        3）建立针对项目资料种类基础台账，对所有的过程资料、来往文件资料和各项图纸资料均科学分类统一编号，并集中存储，便于过程监理和后续的验收。
        本次项目处于现场施工阶段，计划在施工完成后采用通过Fluke专业测试的方式保障实现用户的需求和设计规范的要求。
        4结语
        本文从智能化办公园区综合布线系统的构成出发，阐述了综合布线技术的设计基本思想、屏蔽技术以及数据中心的构建，并以“富友集团金桥办公楼智能化工程”为例进行实际应用。信息技术和网络布线在飞速发展，未来对综合布线的要求越来越高，必须扎根先进技术并结合实际，为数据传输提供高效可靠的支撑。
参考文献：
[1]俞芳. 办公楼综合布线系统设计与应用[D]. 南京邮电大学, 2009.
[2]李静静,乔海洋. 智能化办公楼综合布线系统分析[J]. 电脑知识与技术, 2020, v.16(22):64-65.
