建筑预制构件施工技术要点探究

发表时间：2021/7/1 来源：《建筑科技》2021年6月下作者：王洪山

[导读] 随着科技的迅速发展，作为人类生存基础的建筑业也焕发出蓬勃生机，相关的施工技术和所用材料的性能也得到了大力发展。而在建筑过程所适用的预制构件也因其基础性和关键性发挥着愈加重要的作用。然而预制构件材质的升级仅在最后效用中占部分比例，另一部分比例则依赖于精湛的或者说是创新型的施工技术。

上海忠泰建筑科技有限公司   王洪山

摘要：随着科技的迅速发展，作为人类生存基础的建筑业也焕发出蓬勃生机，相关的施工技术和所用材料的性能也得到了大力发展。而在建筑过程所适用的预制构件也因其基础性和关键性发挥着愈加重要的作用。然而预制构件材质的升级仅在最后效用中占部分比例，另一部分比例则依赖于精湛的或者说是创新型的施工技术。本文即对建筑预支构件施工技术的要点进行探究。
关键字：建筑工程；预制构件；施工技术
        引言
        目前，我国的建筑有明显的向更高层发展的趋势，在此大势下，预制构件因其精巧和机动性被越来越广泛地运用于高层和超高层建筑中，同时，在其他类别的建筑中，由于预制构件能很大程度上提高施工效率和施工标准，其出现次数也更加频繁。因此，探究建筑预制构件施工技术的要点有助于安装质量与效率的提升。
        1预制构件类别概述
正所谓工欲善其事必先利其器，就大类来讲，预制构件可分为梁、板、柱及建筑装修配件等。其使用过程就像拼积木一般，提前用混凝土在厂里做好，使用时按照图纸设计拼好即可，说起来简单，但它其实是个技术活，不但有很多施工要点，更是对于不同类别的构件有不同的技术特点，此刻就需“因材施教”，分别探索，所以首先需要将类别精细地分开来。
基本类别可包括：各类型螺栓（用于各连接片、吊具、直角连接件）、直接连接件（用于楼板与阳台底部连接的预埋件）、吊耳（用于PC构件的吊装）等、各规格金属片、拉环、板板连接片、垫块、斜拉杆预埋铁、斜拉杆、钢丝绳、葫芦、扳手、榔头、钢扁担、水准仪、电子称、灌浆机、搅拌机、套筒扳手、钢尺等。
        2工程概况
        本工程为川沙新镇六灶01-03/05-06地块征收安置房项目，工程用地为菱形，总建设用地面积 33136.9m2 ，总建筑面积：74313.97m2，其中地上建筑面积为 59481.99m2，地下建筑面积 14831.98m2。本项目为装配式住宅、商业及社区配套用房，预制装配率≥25%。主要包含 17 个单体含围墙，其中 1#-8#楼为住宅部分，地上十五层，地下一层，基础埋深 2.6m 左右；商业用房地上四层，地下一层，社区配套用房地上四层，基础埋深 1.35m 左右；地下室主要由地下车库、设备用房及消防水泵房等组成，与邻近住宅有连通道相通。
        2.1 PC构件施工计划
        根据楼层预制构件数目统计，各号楼平均每层墙类构件（包括剪力墙、围护墙、阳台装饰隔墙），板类构件（包括阳台板、空调板、楼梯），构件厂根据预期7天/层的施工进度，提前1周将所需号楼待建楼层的构件送至现场。根据构件厂运货能力，墙板一车平均能装10~12块，阳台一车平均能装6块。一层所有构件需要7~8车左右，根据工地7天一层的施工进度，平均每天需要发1~2车左右，实际运输量根据现场需求和待施工的号楼栋数作相应调整。
        2.2 施工前准备
        首先是设计出详细的项目图纸，理论上来说图纸越详细越好，这样既利于设计与施工双方的沟通，也有助于减少误差，但实际上是做不到的，有时过于考虑细节往往会忽略大局，所以此关键一步尤其需要找到平衡点。
        其次是组织部门技术人员对PC深化图纸进行核对，这其实是对上一部的加工与改善，此处尤其注意的是要聘用专业知识和素质高的人来完成此任务。
        然后是对图纸进行可塑性深化。俗话说万事开头难，施工前反复完善和改良图纸就是为了有一个好的蓝图，但在深化过程要尤其注意以下几点：
        1）确定组件上所需的或缺少的埋件；
        2）对所有预埋点位进行定位，此处需注意定位必须确定到PC件上。在深化蓝图时，一定要将现浇部位的预埋点位和管线走向确定好，这样才能确保预埋管线能PC预埋线盒准确对接。
        最后是要进行适当而详细的人员沟通，俗话称交底。因为设计图纸实际起的是传递信息的作用，最后具体落实时一定要根据图纸对施工班组成员进行交底，让他们最大限度明白图纸所述思想。重点做到各专业间的协调，和任务划分，以期避免因配合不当而造成的失误。
        3预制构件施工技术要点分析
        本文探究的是预制构件施工的技术要点，而这些技术就体现在预制构件使用的全过程，包括生产、运输直到最后的拼接。
        3.1构件运输
        针对每一种构件既有独特的施工技术，自然也就有独特的运输方式。大概需遵守的原则为大件大车送、小件堆积送、特殊构件要做好支撑与改装。例如：大板重板采用20米大挂车运输至现场，小板采用16米长车运输，合理安排汽车型号。运用水平运输的PC楼梯，放置在组件底部设置长木等。在运输过程中，货车的启动一定要慢，因为惯性的力量体现在这种刚性物质上是尤其惊人的。其次是运输过程基本保持匀速，道理同上。最后是转弯时一定要减速，以最大程度地减少磕碰，尤其是一些精巧的误差被控制在零点几以下的物件，特别需要减少磕碰，对于这些物件可做特别的防撞措施。
        3.2构件放置
        同运输一样，预制构件的放置也是一项重点内容，更是一份技术活，因为不可能即刻就把所有构件使用完。在设计图上应标定出堆置场所，场所四周应搭设钢管架或者安装拼装式镀锌成品围挡，必须和施工道路以及其他临时设施进行划分，并悬挂PC堆场标识牌和安装临时关闭门。总而言之，就是要把放置区域独立开来以求得最大的保护。同时要做到特殊物件特别放置。以楼层建筑的构件放置为例，具体如下图1所示：

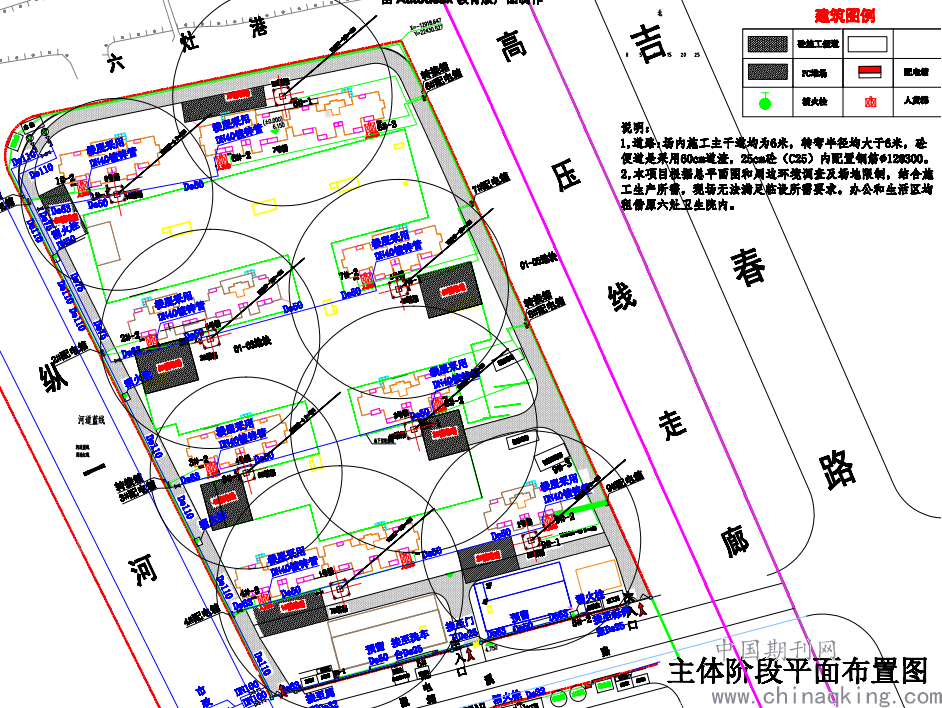

图1 各号楼塔吊布置图
        3.3验收与转换层预埋
        在构件使用前，还需进行验收和转换层预埋这两个步骤。
        预制构件现场验收是指构件进场后的外观质量和几何尺寸、成品合格证及相关信息。检查构件的图纸编号与实际构件之间的一致性。检查明显部件上标注的预制构件的生产日期、型号、生产单位及验收标志。根据设计图纸的标准，检查组件上预埋件、插入杆和预留孔的规格、位置和数量。
        上层混凝土浇筑前，应对每层PC构件图纸要求的临时支架和临时、永久固定预埋件进行预埋，PC施工前检查预埋件的数量、规格和位置。
        根据PC深化图纸，转换层在现浇部位的预埋主要有楼板中的斜撑预埋件和墙板的预埋插筋，转换层以上只需在现浇楼板中预埋各层的斜撑预埋件。预制外墙和预制墙柱均采用相同的临时支撑，临时支撑与楼板中的倾斜支撑预埋件和预制构件连接，施工前应定制特殊的临时支架。斜撑预埋件须根据埋件布置图中的定位和数量要求准确布置。
预制墙柱预留插入的钢筋，将灌浆套筒嵌入预制墙柱，将插入的钢筋与灌浆层的钢筋连接，连接预制墙柱的钢筋，永久固定。因此，在第一层混凝土浇筑前，应确保预留钢筋的数量、规格和位置正确。
3.4构件加工
预制构件的加工直接影响其之后的使用，所以必须慎之又慎。预制构件的整个加工过程必须坚持绿色、无污染且高品质的原则。建筑项目必须积极相应国家的建筑工业现代化和节能减排的号召。
不同的预制构件有不同的加工过程，但一般都要遵守如下程序：
选择优秀的合乎需要的生产厂家来获得足够的原料支持，并且该工厂必须有充分的自主创新能力→充分理解加工图纸，尤其是一些细枝末节和精度控制→配置合适的模具→清理模台以避免渣滓等的影响，降低杂质率和失败风险→钢筋、预留预埋件安装，为后续做好准备→凝土浇筑→压光→混凝土养护、此处需时刻留意避免因天气等客观因素的影响而导致龟裂等现象→拆模同拆线、万般皆靠细→起吊→入库，入库之后要根据天气等原因适当改变室内环境，妥善保护好新制构件。
        3.5构件吊装及拼装
        按以上操作安全顺利无误后，只需按照正常程序操作即可。同时，吊装时一定要做好楼面和其他混凝土所构环境的养护，接下来需要做好以下三路工作：
        第一路是让首层预制构件进场做好准备，同时要给这些预制构件进行编号，这样既有助于存放寻找，也有助于沟通；
        第二路是楼面结构弹线，通过弹线能够对楼面结构进行更加清晰地划分和了解，有助于之后构件的拼装；
        第三路是吊装准备，此处值得一提的是，吊装方法的选择一定要实事求是，依据设备、天气条件、结构特点和安装必须遵守的要求来选择吊装和技术力量。
        楼面结构弹线后，就需要进行PC外墙板、剪力墙板、装饰柱的吊装。此时应合理安排现浇结构顺序和预制结构施工：
        放线人员在PC外墙吊装前落地柱控制线，首先安装与外墙倾斜支撑连接的钢板环，预埋在墙板，便于安装钢板环连接板，现场必须有足够的备品备件和安装操作工具，防止因工具或备件不足而停工。现场附件和工具应放置正确，避免浪费墙板安装的时间。同时吊装前要对螺栓等小配件进行适当加工，避免影响使用。
        接下来进行梁支模、钢筋绑扎和模板安装。对于梁支模的高度需进行精准的设计和测量，甚至必要时需进行再加工，这样才能求得最好的效益。
        之后就是顶板钢筋绑扎、PC空调板吊装、预埋埋件、水电线管安装等按部就班的落实程序。值得一提的是，在PC空调板吊装和预埋埋件时有几许技术要点需要注意。在空调板吊装之前，必须完成顶板模板安装和板处梁钢筋绑扎。同时要搭设支撑架并与内架联系在一起。整个过程板吊装顺序尽量依次铺开，不宜间隔吊装。预制板安装支撑架应在结构楼层混凝土达到设计强度要求时才能拆除支撑架，但在这之前，绝对不能拆除支撑架，否则会导致严重的安全事故。特别注意，板上施工载荷不得超过楼板的允许载荷值。
        在最后浇筑完成后需再次进行混凝土的养护，其实这是贯穿于整个施工过程的，因为混凝土由于其本身的特制很容易在未彻底凝固时受到天气和外力的影响，在这种状态下，它是非常脆弱的。
        4结束语
        总而言之，在市场经济的条件下，建筑预制构件施工技术正在逐渐成为全行业的焦点，相关的建筑技术也迅速发展起来。它是一个复杂的系统工程，既要结合施工现场的实际情况、建筑特点还要不断优化各项措施，提高外墙的防水效率、材料利用率，尤其是要注意环境保护。只有不断改良完善相关技术，才能让我国建筑行业持续发展，实现工业化。
参考文献：
[1]赵明.装配式预制构件施工安装中的技术要点探究[J].中国室内装饰装修天地,2019,(019):229-232.
[2]伊怀鲁，李文龙，郑茂杰.预制构件施工工艺[J].建筑技术.2018年9月第49卷增刊：108-110.
