摘要：现代化办公楼多数为高层建筑，而高层建筑高度集中，并且线路承载，存在着一定的安全隐患，商业办公楼的消防问题引起人们的关注。因此，火灾报警系统必须准确，确保防火系统的正常工作。本文将结合实际工程案例全面阐述了商业办公楼建筑火灾自动报警消防系统的组成，以及高层建筑防火智能化系统的整体设计与安装。
关键词：商业办公建筑；火灾；自动报警系统
引言
现代化的办公楼大多是高层建筑，一般都是高楼大厦，相对密集、易燃，线路负荷大，一旦着火，人员很难疏散，火灾也很难控制，而随着计算机技术在各个领域的应用，防火系统也发展成为目前的智能报警系统，防火系统、火警系统等构成了一个完整的组装式智能消防系统。
1工程概况
本工程为WS5单元188S-J-2地块商办楼项目消防专业分包工程，总共6栋建筑，一栋21层办公塔楼（A栋），两栋1层商业楼（B、F栋），三栋2层商业楼（C、D、E栋），总建筑面积58234平方米，其中地上面积54547平方米，地下面积3687平方米。本工程主要包含以下系统：室内消火栓系统、自动喷水灭火系统、防护冷却系统、七氟丙烷气体灭火系统、超细干粉自动灭火系统、火灾自动报警与联动控制系统及防火门监控系统。
2报警输入设计
2.1商业区以及大桥探测器设置
配电室、燃气室和水泵室一般采用不同的温度计，设备室4米，每台30平方米，共45米；第一层约3800平方米，顶棚4.2米，选用光伏探测器，每台50平方米，烟尘探测器有一个有效的保护地78普通探测器，火警探测器安装位置应首先考虑功能要求，探测器安装在空气回流口，端壁不得超过3米。
2.2 手动报警按钮设计
第二层设有4个入口处，4个楼层，8个手动报警按钮和一个电话插座，组成一个独立的报警按钮，安装在离地面1.2米的墙壁上，每个火力室都有一个手动开火按钮，该按钮距火场最远可达30米，信号线采用 RVS双绞线，截面小于1.0 mm，直接与总线连接。信号总线采用 RVS型双绞线，截面小于1.0 mm，控制 BV线小于1.5 mm。本项目的消防栓按钮为LD8403，如下图1中显示了启动消防泵的方法。
.png)

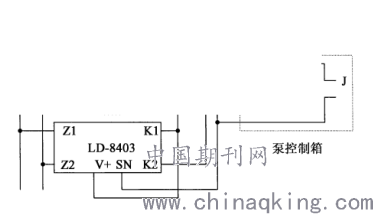

图1 消火栓按钮LD8403启动消防泵接线图
3 输入 、输出模块的安装
燃烧量指示灯、截面小于1.0 mm, RV线为1.0 mm。LD8300输入模块和现场设备电缆见图2所示。有效性实际应用表明，有的人直接输出模块，输出接触器进入 AC控制回路，这种方法是不可行的，因为交流干扰信号很强，有可能损坏模块或控制装置，使输出模块或控制装置不能正常工作。
.png)

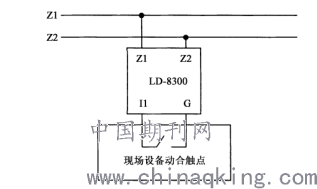

图2 输入模块LD8300与现场设备接线图
4报警输出设计
4.1 排风机的控制
火场中，耦合控制器发出耦合信号，耦合装置发出耦合信号后，执行装置自动打开该区域的排气扇，并自动打开防火层和下排气阀端口，联合控制器具有 Firep泵同样的控制要求，启动、停止、显示(运转、停止)功能，两个排气扇为两个控制点。
4.2 排烟阀的控制
放空阀与放空扇连接，最大放空阀关闭，打开链控制阀门出口，按订单开启链控制阀门延迟控制器，减少外部控制电源的即时负荷，并保留链控制点。
4.3 防火卷帘的控制
阻火板一般用来隔绝火灾，商场被划分为4个防火分区，根据设计要求，阻火板采用了烟感、感温、感火器、控制装置、手动控制按钮及人工升降与目的地控制相结合的方式，完成两个阻火板、排气扇等双动式设备的总线控制接口，主要用于阻火门的位置控制，可由鞋帮、中间控制，也可由上向下确认阻火门，也可由介质降至阻火门，该阻火门应被送回火控室并显示，双动作开关安装在 Fire Lentter门或地板附近。两个输入、两个输出模块以及现场设备线路如图4所示。
.png)

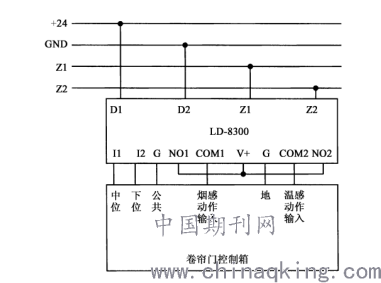

图3 双输入、双输出模块与现场设备接线图
4.4 电梯的控制
火警发生时，电梯应安全地自动降下并切断其自控系统，消防部门如需使用救火电梯，可采用特殊的手动方式控制电梯桥，此项工程仅限于四台电梯。
4.5 正压送风机、正压送风阀的控制
正压式风源主要用于智能建筑中的楼梯和前室，在一些大型建筑中也有使用，在地下建筑中也很常见。正压鼓可安装在建筑物的顶、底、顶、底各一处，正压鼓安装在楼梯间，一般2-3层，并配有各种防盗锁，正压吹瓶器应与火警控制系统和常闭正压送气阀相关联，当火灾发生时，报警控制器发出连锁控制信号，通过支撑式制动器自动开启正压鼓，并自动控制下一层的正压送气阀和火层。该项目配有屋顶正压吹气装置，疏散楼梯每隔一层设有正压口，正压供气阀采用延时控制器，有序供电，减少外控电源瞬时负荷，节省连锁控制点。
4.6消防喇叭的控制
一般情况下，消防队员与广播发言人共享，实现火灾发生时的三层阻抗开关，并通过接通继电器控制继电器，将火灾广播装置和下部喇叭转换为火灾广播装置的输出，在阻抗匹配(阻抗输出为固定值)、电压匹配(传统输出)和电源匹配(传统输出)方面。
4.7 声光讯响器的控制
当火灾发生时，相应的报警区域会迅速发出声光报警信号，提醒人们避免着火或撤离，声光音频控制装置安装在火灾现场的声光启动系统中，采用 Someric编码型和非编码型两种不同的类型，采用非编码的声光启动信号直接由DC24V活动触点控制。在图4中可以看到。(供电系统需要两条DC24V电源线)，两条总线的信号被扭曲，横截面小于1.0 mm; BV线电源线，水平横截面小于1.5 mm; SLG用于 RV线，横截面小于0.5 mm。施工人员在施工过程中，严格按照相关施工流程组织施工，质量检查员坚持实行“每日巡查制度”，实时对施工质量问题进行检查，及时发现和处理施工质量问题，及时提供技术规范不允许的质量缺陷，通知施工人员改正，或发出“质量整改通知书”，对消防工程按照合同规定的内容，施工内容，质量控制按照工程进度及时实施，该工程主要施工质量控制如下，按照未检验、未检验工艺的原则，上层确认后，施工小组进行自检，并认为底层工艺施工小组会进行质量移交，施工人员会接受监督检查，施工人员也可以在移交后进行工艺移交，在隐蔽工程完成后，进行交易，相互核对，通过后，质检员通过“隐蔽工程验收记录”，现场监督工程师检查验收，通道可覆盖，在隐蔽过程中，由施工人员跟踪检查，发现异常，及时处理。
.png)
图4 声光讯响器接线示意图
6消防自动报警 、联动控制器的选择
基于系统的输入和输出来确定警报控制器和连接控制器的模型，该方案输入639个警报信号，214个控制终端，地址853的总数应该选择900以上的警报控制器。
7消防设备供电系统
为满足消防二次负荷的需要，消防器材的电源分两类，一类是建筑消防电源，另一类是建筑消防电源，为保证电源的可靠性，本工程采用了两类建筑消防电源，分别是建筑消防二次负荷和建筑消防电源，为保证电源的可靠性，采用备用电源的自动输入设备可允许双向更换，也可用于主电源和应急电源的连接和连接。
消防电气设备具有不间断供电(UPS)、合理的负荷水平，保证其供电的可靠性是电火箭设计的基本问题，电压的负载例如、水泵、电梯、防烟、自动消防报警器、自动消防系统、应急照明、疏散指示灯、防火门、阀门等，符合现行国家标准的高层民用建筑设计防火规范。
该工程利用输电线和防火设备来保护管道，输电线采用金属管、 PVC硬或半硬塑料管及闭合线槽，耐火性能极强，即使在火势严重的情况下也能安全可靠地工作，该工程采用高温导线(一般为105° C高耐热)或防火电缆。
聚氯乙烯防火电缆具有110~140° C的耐高温性能，在燃烧或高温时，很难升起，不怕火焰，在火被扑灭时，可以阻止燃烧或火焰不足，这是一种用来防止火的方法，通常用于要求较低的火灾。
耐火材料和耐热电缆是一种无机线，它使用的云母作为绝缘耐火材料。低于1,000℃仍能工作，但云母在高温下不能粘结，而且耐火受影响，通常用于高温生产车间。
线缆绝缘，电缆芯为铜芯，绝缘体为氧化镁，护套为无缝铜管，由于铜熔点为1083° C，镁熔点为200° C，因此线缆在着火时仍能发挥(火焰或辐射)作用，同时，铜套和氧化镁不容易坏，不会产生有害气体，不会有臭味，不会有有毒气体，电缆横截面较小，如负载电流为70 a，铜芯铜砂距12.7 mm，铜砂距12.7 mm，距离10 mm 2外径12.7 mm, PVC鞘铠装电缆距32 mm 2外径25mm2外径。简单地说，铜芯铜水槽绝缘电缆耐火性能好，电流大，铜芯铜套镁氧化镁绝缘电缆虽然高，但由于敷设方式、载流子和总投资的原因，耐火性能大大提高，而且由于老化、负荷过重等原因，对主线和电缆的绝缘层容易发生夹套燃烧，燃烧时会产生有毒气体。
本项目采用电气设备配线，采用阻燃线和电缆。铜芯铜水槽镁砂绝缘电缆可用于高楼天花，在高楼天花中，通常有管道、水管、电管架等，采用铜溶液镁砂绝缘电缆，不仅减少电烫伤所占的空间，还可避免因一般电缆需要抗火桥，而造成天花高度或提高地板层，且铺设方便，防火性能好。
使用时应注意选择电缆横截面，因为电缆受火灾源或火灾源的影响，涂层可吸收热量，形成高密度碳化合金泡沫，防止传热，防止电缆在某些条件下直接燃烧火焰，在某些条件下防火涂层可突出，而且电缆散热也会受到影响和阻碍。
8结束语：
通过对商业办公建筑消防电气设计的介绍，提出了建筑消防情报系统的建设，疏散路线清晰，定位准确，灭火程序，烟尘控制范围及防范措施，为了保证建筑的安全，建筑在设计初期就会遇到一些问题，施工过程中必须严格执行安全国家标准，才能保证建筑的安全。
