周宇
安徽中烟工业有限责任公司蚌埠卷烟厂，安徽省蚌埠市，233000
【摘要】Garbuio EVO型切丝机在使用过程中进刀电机常出现切丝刀故障报警，导致切丝机停车，进而影响到后续工序的正常生产。本文针对维护调试切丝机JVL MIS340型进刀电机，通过优化改良电机通讯方式，简化通讯流程，提高进刀电机的维修效率。
【关键词】切丝机；进刀电机；通讯方式
引言：EVO型切丝机由意大利Garbuio公司研发制造，其具有切丝质量高、机器精度高、控制系统先进等特点，目前已经在许多烟厂大量使用。因EVO型切丝机进刀采用电动进刀方式，故当进刀装置出现故障时，需通过外接工作站通讯进行监控排除。现有通讯方式存在通讯路径过长，通讯节点较多的情形，一旦其中任何环节出现问题，将会增加维修内容和时长。
1系统原理和工作流程：
Garbuio EVO型切丝机刀辊部件（如图1）装有10把切丝刀。其中切丝刀组件及进刀装置被安装在刀辊部件滑动架内。这样切丝刀可根据设定参数持续或间歇向前移动，接着靠往复、进给电机驱动的砂轮来修磨锋利。每一把切丝刀都由一台JVL MIS340型步进电机独立控制推刀块，完成设备运行过程中刀片进给及进给量的控制。
.png)

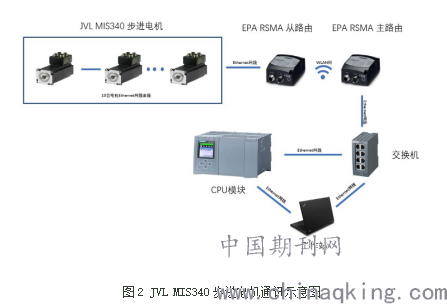

在对进刀电机进行维护监控时，要对JVL MIS340型步进电机进行参数备份、下发及在线监控。通过将以太网线一侧连接交换机或CPU模块Ethernet端口,另一侧连接工作站。使用MacTalk软件完成相应配置后，即可对步进电机进行在线操作控制。具体进刀电机通讯路径如图2所示：
.png)
实际操作运行中发现，时常出现MacTalk软件在配置COM端口时，有时寻不到进刀电机的情况。造成无法有效对进刀电机运行情况进行在线监控，从而影响维修效率。
2原因分析
经调查验证，由于步进电机与工作站间通讯路径过长，其中任一节点出现问题，均有可能导致步进电机通讯不上情况的发生，具体原因有：
1）因进刀电机安装在刀辊体内部，长时间刀辊体高速运行会导致步进电机与EPA RSMA无线路由或其他步进电机间的通讯网线松动，进而影响步进电机的通讯。
2）EPA RSMA无线从路由与EPA RSMA无线主路由间由于采用WLAN网通讯，且是5G网段，易受到其他源干扰，在用工作站进行步进电机配置时，对其通讯可能产生造成影响。
3）交换机网口松动、通讯网线屏蔽层失效、网线有折弯情况导致无法传输数据等。
3通讯方式的改进优化
3.1方案设计
通过以上分析， 小组成员决定简化JVL MIS340步进电机通讯流程。通过分析MIS340型步进电机，其控制模块自带网卡，具备与工作站直接通讯的功能。但由于其Ethernet端口采用的是4 pin D型连接器。我们常用的以太网线均为RJ-45型以太网连接器。这就造成无法直接使用常规RJ-45型以太网线进行连接通讯。因此通过改造设计切丝机进刀电机通讯网线，即网线一头使用4 pin D型公头连接，另一头使用RJ-45型Ethernet网口连接，从而满足工作站直连步进电机的需要。
3.2措施实施

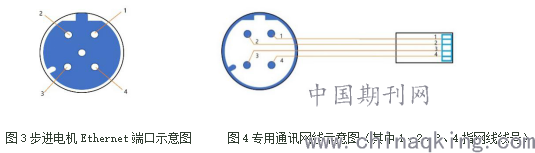

测量确定步进电机Ethernet端口的样式和尺寸（如图3），确定外形尺寸为M12，样式是4pinD型母头连接器。由于采用防呆设计，故配制公头时要注意缺口位置，以免造成无法有效配合。根据母头样式尺寸，可以配制网线的一侧接头为M12-4pinD型公头航空连接器，另一侧为常规的RJ-45型Ethernet网口连接器。具体接线情况如图4所示。
.png)
4效果及总结
改进后，进刀电机通讯路径得到简化，极大地方便了对步进电机的在线监控及维护。杜绝了因其他干扰因素导致无法连接通讯情况的出现，从而减少不必要的维修时间，极大地提高了维修效率。
参考文献：
[1]EVO切丝机使用说明及维修保养手册[S].Garbuio Dicksion集团,2014
[2] User Manual for Ethernet MAC moduls and Ethernet in MIS17/23/34/43[S].JVL A/S,2014
[3]林聪.利用RJ-45网卡实现两机直接互联的方法[J].计算机工程,2003(4):151-152
作者简介：周宇，1992，男，汉，籍贯：安徽滁州，学历：本科，单位：安徽中烟工业有限责任公司蚌埠卷烟厂，研究方向：电气自动化，单位所在省市及邮编： 安徽省蚌埠市，233000
