胡旭东
昆明市国强包装印刷有限公司，云南省昆明市 650233
摘要：目前市场上的帖裱机所使用的粘合压辊组、校正辊组、涂胶支撑辊组为不可调的结构，因此只能对单一厚度的底纸板进行帖裱。不能根据需要来贴裱不同厚度的底纸板，从而限制了该贴裱机的应用范围，给包装、印刷企业带来不便，或是增加投资和运行成本。因此有必要对现有技术加以改进。我司（昆明市国强包装印刷有限公司）研发了一种可调式帖裱机，通过该竖直滑槽使轴承座与设于机架通槽两侧的竖直滑轨相配接，且在轴承座上设有升降传动机构，以通过升降传动机构带动每一轴承座及可调式辊沿竖直滑轨上升或下降，完成可调式辊与它辊的辊间距调整，适应不同厚度底纸板的贴裱，解决了目前困扰包装行业的问题。
关键字：可调式帖裱机 包装 帖裱
帖裱机是用来将印刷有彩色图案的面纸贴裱在底纸板上的设备，以替代传统的手工帖裱。由于该帖裱机所使用的粘合压辊组、校正辊组、涂胶支撑辊组为不可调的结构，因此只能对单一厚度的底纸板进行帖裱。不能根据需要来贴裱不同厚度的底纸板，从而限制了该贴裱机的应用范围，给包装、印刷企业带来不便，或是增加投资和运行成本[1]。因此有必要对现有技术加以改进。
为解决帖裱机无法调整粘合压辊组、校正辊组、涂胶支撑辊组之间的间隙，使其只能对应一个厚度的底纸板，不能适应多种不同厚度的底纸板的贴裱，从而增加企业投资和运行成本，降低设备利用率等问题，我司（昆明市国强包装印刷有限公司）研发了一种可调式帖裱机，有效的解决了上述困扰行业内很久的问题。
可调式帖裱机，包括机架，设于机架上的上、下输送辊组，贴合辊组，设置在上输送辊组与粘合辊组之间的斜输送板，设置在下输送辊组与粘合辊组之间的下校正辊组、涂胶辊组，该可调式辊的辊轴两端分别通过轴承固定在对应的轴承座上，每一轴承座的两侧设有竖直滑槽，通过该竖直滑槽使轴承座与设于机架通槽两侧的竖直滑轨相配接，以通过升降传动机构带动每一轴承座及可调式辊沿竖直滑轨上升或下降，完成可调式辊与它辊的辊间距调整，适应不同厚度底纸板的贴裱[2]。
机架上的通槽设为矩形槽，通槽的两侧边设为中间凸出、两边缩回的滑轨，通槽顶部设有挡块，以便与滑轨配接的轴承座沿滑轨在通槽内上、下移动，并通过挡块避免轴承座滑出通槽。升降传动机构包括固定在每一轴承座上的螺母，置于螺母中并与螺母螺接的竖直螺杆，每一竖直螺杆的上端穿过竖直通槽顶部的挡块与对应的蜗轮相连接，两蜗轮均与同一蜗杆相啮合，该蜗杆的两端分别通过轴套固定在机架上，蜗杆的一端与手轮相连，以便转动手轮使蚂蜗杆转动后，即可带动蜗轮、螺杆转动，进而使轴承座及其上的螺母沿螺杆上、下移动而完成可调式辊与它辊的辊间距调整，适应不同厚度底纸板的贴裱。
这种可调式帖裱机，可方便地通过升降传动机构带动每一轴承座及可调式辊上升或下降，完成可调式辊与它辊的辊间距调整，适应不同厚度底纸板的贴裱，扩大了帖裱机的适用范围，一机多用，省时、省力、省投资、省费用。本实用新型结构简单，使用方便，效果明显。
一种可调式帖裱机的基本结构

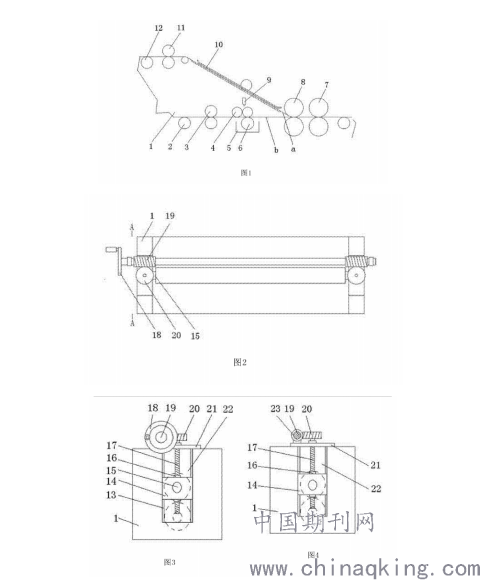

图1为本实用新型结构示意图;
图2为可调式辊的俯视图;
图3为图2的左视图;
图4为图2的A-A视图。
.png)
可调式帖裱机，包括机架1，设于机架1上的上、下输送辊组12、 2，贴合辊组8、7，设置在上输送辊组12与粘合辊组8之间的上校正辊组11、斜输送板10，设置在下输送辊组2与粘合辊组7之间的下校正辊组、涂胶辊组，而涂胶辊组的支撑辊6的可调式结构也完全相同，只是安装方向相反为倒向，在此仅对其中一个可调式辊的结构进行下列说明。
可调式辊的辊轴15两端分别通过轴承固定在对应的轴承座14上，每一轴承座的两侧设有竖直滑槽，通过该竖直滑槽使轴承座14与设于机架1通槽22两侧的竖直滑轨13相配接，通槽22顶部设有挡块21，以便与滑轨13配接的轴承座14沿滑轨13在通槽22内上、下移动，进而使轴承座14及其上的螺母16沿螺杆17上、下移动而完成可调式辊与它辊的辊间距调整，适应在不同厚度底纸板b表面贴裱印刷有彩色图案的面纸a。
这种可调式帖裱机有效解决了帖裱机无法调整粘合压辊组、校正辊组、涂胶支撑辊组之间的间隙，使其只能对应一个厚度的底纸板，不能适应多种不同厚度的底纸板的贴裱，从而增加企业投资和运行成本，降低设备利用率等问题；并且可方便地通过升降传动机构带动每一轴承座及可调式辊上升或下降，完成可调式辊与它辊的辊间距调整，适应不同厚度底纸板的贴裱，扩大了帖裱机的适用范围，一机多用，省时、省力、省投资、省费用。本实用新型结构简单，使用方便，效果明显。
目前，我司已经将这种可调式帖裱机投入实际的包装生产当中去，减少了成本，提高了效率。可调式帖裱机也被国内多家包装制造商所采用，收获了一致好评，推动了整个包装行业的发展。
引用
[1]赵良, HDM自动蝴蝶装对裱机. 浙江省,平湖英厚机械有限公司,2016-12-23.
[2]林友建, 可调式卷筒方底开窗纸袋机(SBR-290). 浙江省,温州市鸿瑛机械有限公司,2019-01-20.
