一种钞票测厚模块安装设计方案

发表时间：2021/7/1 来源：《科学与技术》2021年3月7期作者：赵艳艳

[导读] 在日常生活和商业活动中，钞票在流通领域容易受损，人们将受损的钞票用胶带或纸条粘贴后继续使用，

        赵艳艳
        中国人民解放军第五三一一工厂江苏，南京，211106

        摘要：在日常生活和商业活动中，钞票在流通领域容易受损，人们将受损的钞票用胶带或纸条粘贴后继续使用，金融部门在钞票管理上，需将这些钞票检出，如果采用传统机械设备检出，容易出现误差，无法将粘有胶带或其它异物的钞票完全检出。在纸币清分机的传输通道上安装一种钞票测厚装置，可以对变造币、粘贴币等钞票的厚度进行精确地识别和控制，实现纸币清分的目的。本文着重介绍了一种在已有纸币清分机上进行的测厚装置安装设计方案。
        关键词：钞票，测厚装置，传输通道，纸币清分机

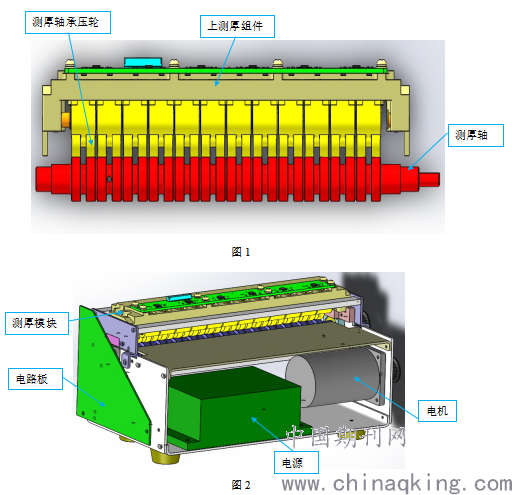

        图1为测厚模块简图，整个测厚模块主要由上测厚组件和测厚轴组成，上测厚组件有12对测厚轴承压轮，测厚轴承压轮与测厚轴啮合处为钞票通道，无钞票通过时，12对测厚轴承压轮与测厚轴处于互相接触状态，当被检测的钞票快速通过测厚轴承压轮时，测厚轴承压轮向上移动，钞票的厚度引起测厚轴承压轮与测厚轴之间距离的微小变化，经传感器检测到此距离，从而可检测出钞票的厚度，用于判定纸币是否粘贴，机械机构对快速运动中的钞票进行分选，异常钞票被剔除到特定出口位置。此测厚模块可以实现整张钞票的每一段的厚度检测，厚度检测的精度可以达到微米级，能够满足实际需求。
        为了验证方案能否满足测厚模块的安装要求，首先设计了一个简易模型(见图2)，电机驱动带轮转动，通过带传动将运动传递到测厚轴，然后测厚轴带动测厚轴承压轮转动。装配通电调试后，钞票能顺利通过测厚轴承压轮与测厚轴之间的钞票通道，运动顺畅，设计方案满足了安装要求。
        其次，在已有的纸币清分机上新增测厚模块，安装方案与简易模型的基本一致，再根据电气、图像实际需求和机器情况，需用测厚轴替换机器上一个传送轮部件，因传送轮直径与测厚轴直径不同，需要重新设计整机传动系统，以保证纸币在传输通道内的正常运动。机器由电机驱动带轮转动，通过皮带进行一级级传递，计算传动比，确定带轮齿数，设计方案完成后进行零件制作、装机测试，通电后机器能正常运转，钞票在传输通道里运动顺畅无卡滞。
     综上所述，本设计方案实现了在已有纸币清分机上进行钞票测厚模块的安装，重新设计后的传动系统实现了钞票在传输通道里的正常运动，因改变零件数量不多，降低了开发成本。
