王婷婷
国家知识产权局专利审查协作天津中心
摘 要：欧姆龙公司为电子血压计领域的主要申请人之一。本文通过对欧姆龙公司在华专利申请进行了分析，通过梳理其主要改进方向，以其促进相关领域技术人员了解电子血压计技术发展及脉络，并帮助国内电子血压计相关企业更好地进行专利布局。
关键词：欧姆龙；电子血压计；专利；分析
一、前言
通过对中国专利文摘数据库（CNABS）、德温特世界专利索引数据库（DWPI）、世界专利文摘数据库（SIPOABS）进行检索，获取了在电子血压计领域的全球专利申请情况，排名前7位的企业分别为：欧姆龙、科林、松下、泰尔茂、西铁城、三星、爱安德。其中日本企业占据了绝大多数席位，韩国企业占有两个席位。从中可看出，欧姆龙公司在电子血压计领域具有绝对的优势，在电子血压计领域的专利布局宽广，申请量遥遥领先。下面将详细分析欧姆龙公司在电子血压计领域的专利布局，重点对其专利申请情况以及关键技术进行分析。
二、专利申请情况
.png)

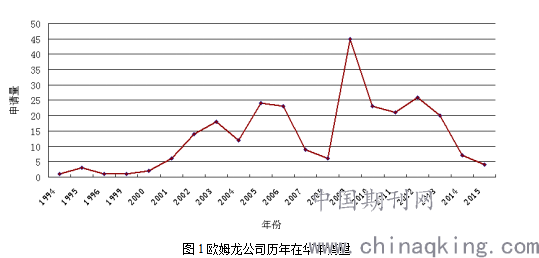

图1对欧姆龙公司在电子血压计领域的历年在华专利申请量进行了分析。可见，自1994年开始，欧姆龙公司开始在华申请电子血压计相关的专利。此时欧姆龙公司在血压计领域的全球专利申请已经维持在一个稳定的阶段，但由于此时刚刚开始在中国市场布局，对中国市场的重视程度不高，最开始欧姆龙公司在华申请量比较少。随着全球电子医疗器械行业的发展，以及中国市场的崛起，自2001年开始欧姆龙公司逐渐增加在电子血压计领域的专利申请量。并且随着欧姆龙公司在电子血压计领域积极进行全球布局，并且逐渐增加对中国市场的重视，欧姆龙公司在中国的申请量也随之剧增。
三、欧姆龙公司在电子血压计领域关键技术分析
本文以欧姆龙公司在2005-2015近十年期间的在电子血压计领域的在华专利申请为样本进行了技术手段与技术效果的标引，由此对欧姆龙公司在近年来专利申请中所涉及的主要技术改进方向进行了分析。
经分析，欧姆龙公司在电子血压计领域所申请专利的主要改进在血压值的准确性方面，其专利申请量占该领域所有申请量的53.7%。另外，欧姆龙公司涉及产品易用性方面的专利也具有较大的申请量，比例为26.9%，其余改进方面涉及产品的低成本化、小型化、耐用性以及可扩展性，所占比例分别为7.4%、7.4%、2.8%、1.9%。
.png)

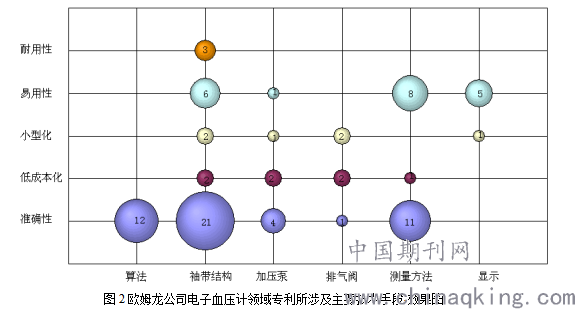

由图2可以看出，在血压值测量准确性方面，欧姆龙公司投入了最多的研发比例。可实现准确性这一技术效果的技术手段主要涉及算法、袖带结构、加压泵、测量方法以及显示，其中袖带结构、测量方法以及算法上的改进是实现更高准确性的关键技术。欧姆龙公司持续致力于上述三个方面的改进以求得更高的血压测量精确性。在袖带结构方面，专利CN201480066633公开了对袖带的板构件进行改进从而防止产生相对于被测定部位的位置偏移和压迫损失。在测量方法方面，主要是通过对用户测量血压时的姿态进行引导并指示正确的穿戴方式，并消除不同人群的手臂尺寸以及体型不同导致的测量误差，尽量地减小不当的测量方式对血压值测定导致的影响。专利CN200980149261通过角度传感器对使用者测量血压时的姿势进行引导，能够通知被测定人测定部位的位置是否在合适的范围内；专利CN201380046036利用通过手腕的桡动脉与尺动脉之间的距离、倾斜角度以及旋转角度，来判断桡动脉与尺动脉的相对位置关系并根据该相对位置关系来引导被测量者的测量姿势。CN201380049842通过在袖带上设置引导构件，能够使其被穿戴在被测定部位时，容易地重复再现相同的穿戴状态。在计算血压值的算法方面，主要通过去除测量过程中例如由于呼吸等导致的血压的微小变动导致的误差来使得血压值的计算更准确。专利CN201480038109使用脉搏波包络线的数据和血流音包络线的数据，对在减压期间内血压是否发生周期性的变动进行判断并消除周期性变动的影响。专利CN201180018033应用控制目标值来测定血压，该控制目标值考虑到了通过利用容积补偿法而使身体组织变形的影响。
此外，欧姆龙公司在电子血压计的易用性方面也做出了很大的改进和优化，其在该技术相关的专利申请量比例达到了26.9%，其主要是通过提高显示界面的友好度、提高袖带穿戴时的舒适度以及减少测量压力和时间的角度来做出技术改进。在与易用性的相关技术申请中，其中专利CN201310027428能够一边抑制被测定者的负担，一边长期高精度地测定血压值和脉搏；而专利CN201380023713提供实现加压效率良好的高压力且大流量的加压的压电泵，可实现在短时间内进行测量。专利CN200980131331在袖带上设置了使紧固带的卷绕长度可变地进行调节的卷绕长度调节机构，形成易于装戴并且对能够适用的上臂周长无限制的袖带。专利CN201280070322、CN201280070362、CN200980145906均通过使得显示界面进行改善来提高电子血压计的易用性，通过对人机交互界面进行改进从而提高用户体验。此外，在其他关键技术方面例如加压泵和排气阀方面，欧姆龙公司同样申请了一部分的专利，从中可见欧姆龙公司涉及电子血压计领域所掌握的技术是非常全面的。
四、总结
1.在专利申请量方面，欧姆龙公司保持稳步增长。
在产品制造、市场需求、新兴技术的不断推动下，无论是在全球还是在华，欧姆龙公司在电子血压计领域专利申请量从2009年开始迅猛增长。从中可以反映出欧姆龙公司重视专利的申请和专利权的保护和维持，并持续保持在电子血压计领域的科研投入，保持其电子血压计领域的竞争力。
2.欧姆龙公司重视中国市场的地位、积极进行专利布局。
与国际专利申请量保持一致，自2009年起，欧姆龙公司加大了在中国市场的专利布局，其所申请的专利中，中国专利占据了很大的比例，这反映了欧姆龙公司对中国市场的重视。
3.电子血压计的准确度仍是需改进的关键因素。
基于其测量原理，更由于受到测量者的姿态等因素的影响，电子血压计的准确度仍是需要改进的关键因素。自2009年起，欧姆龙公司便提交了大批有关致力于改进电子血压计准确度的专利申请，在此后的专利申请中，虽然设计准确度的专利比例有所下降，但测量血压值的精确度仍然占据欧姆龙在华申请专利的大部分比例。
4.电子血压计向着小型化、低成本化发展，致力于提升其易用性及用户体验。
在欧姆龙公司近几年所提交的电子血压计领域的专利申请中，涉及提升电子血压计易用性以及用户体验的专利数量日益增多，同时也有一部分专利致力于使电子血压计小型化、低成本化，从而使其更加便携，同时能够使更多的人可以购买电子血压计来更方便的进行日常血压监测中。
