基于TIA博途的编码器计数和测量方法的应用

发表时间:2021/7/1   来源:《科学与技术》2021年3月7期   作者: 戴隆基,薛明磊,辛辰
[导读] 文章以TIA博途为软件,西门子1500CPU及增量式、绝对值编码器为硬件基础,阐述了在TIA博途中对编码器信号的计数和测量方法的编程应用。
        戴隆基,薛明磊,辛辰
        飞马智科信息技术股份有限公司,安徽马鞍山243000

        摘要:文章以TIA博途为软件,西门子1500CPU及增量式、绝对值编码器为硬件基础,阐述了在TIA博途中对编码器信号的计数和测量方法的编程应用。
        关键字:S7-1500  TIA博途  编码器  计数测量方法
1.前言
        在工业生产中编码器有着广泛的应用,主要用于现场设备的信号计数和位置测量。如何将编码器信号准确高效的在PLC程序中进行数据处理和应用显得非常重要。西门子公司的S7-1500系列PLC在实际工业中应用的较为广泛,该PLC的编程软件是TIA 博途,现在的版本已经到了V16。本文以S7-1500系列PLC 及增量式、绝对值编码器为硬件基础,TIA博途为编程软件,来探讨编码器信号在PLC程序中的计数和测量方法以及应用。
2.编码器简介
        编码器是以数字化信息将角度、长度的信息以编码的方式输出的传感器。编码器把角位移或直线位移转换成电信号。按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。

3.计数功能和测量方法的具体编程实现

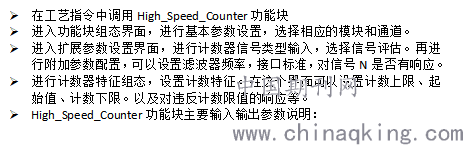

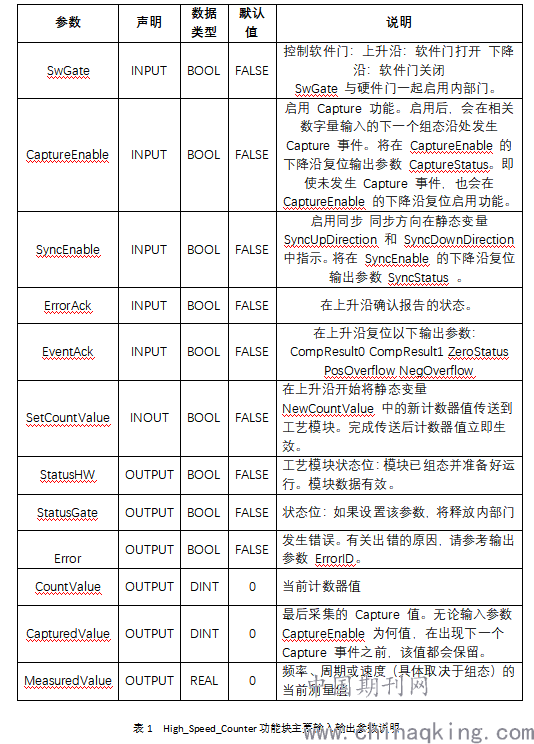

3.1增量式编码器

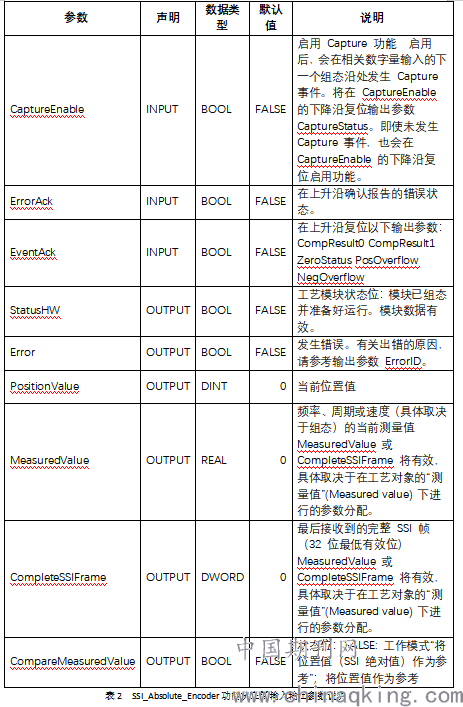

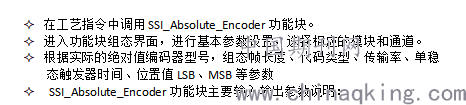

3.2绝对值编码器




4.结束语
        目前各种编码器在冶金行业运用的非常广泛,熟悉TIA博途软件中的相关计数和测量功能,对增量式和绝对值编码器信号在PLC程序中进行标准化模块化处理,有助于我们更好的运用编码器信号,完成计数、测量和控制功能,从而更好的满足相关工业生产、工艺要求。

参考文献:
【1】s71500_system_manual_zh-CHS_zh-CHS
【2】Programming Guideline for S7-12001500
【3】编码器原理及应用
