李兵
徐州巴特工程机械股份有限公司 221000
摘要：分别阐述试验方法和试验结论，分析影响耐候钢焊接接头疲劳性能的因素有哪些，从而为科学使用焊接工艺提供理论基础。
关键词：焊接工艺；耐候钢焊接接头；疲劳性能；影响
引言：耐候钢的稳定性安全性取决于焊接接头性能是否合格，相关研究表明，材料的供应态势、偏析部以及温度敏感性是探讨焊接接头性能的关键。除此之外，焊接接头质量又受作业环境与操作工艺影响，接头疲劳性能也会受之牵连。
一、焊接工艺对耐候钢焊接接头疲劳性能的试验方法概述
选用如下四种焊接技术： A.25KJ/cm埋弧工艺；B.20KJ/cm埋弧工艺； C.15KJ/cm CO2气保工艺；D.15KJ/cm CO2间隔气保工艺。下为示意图。
.png)
如图得知，焊接缝隙处于中心弧区域，焊接和采样的方向互相垂直，采用磨平抛光等技术处理采样部分。下为示意图。
.png)
使用硝酸乙醇侵蚀样板，利用先进微观仪器观测接头组织情况，根据维氏定理勘测接头硬度，载荷持续十秒以上，受15千克力[1]。
统一焊接工艺接头疲劳实验标准，当样板实验周次至3X107或样板损毁时，实验结束。
二、焊接工艺对耐候钢焊接接头疲劳性能的影响
（一）接头组织分析
.png)

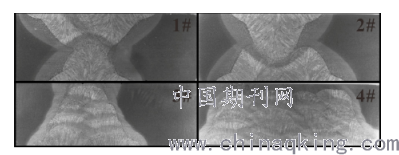

上图1.2.3.4分别对应A.B.C.D.四种焊接工艺表现，1.2图是埋弧工艺，3.4图是气保工艺。其中1.2图的焊接是分别从上轧道和下轧道进行的，3.4图的焊接是从单道进行的，采用相对容易控制的多道次焊接工艺。
.png)
这两个图是焊接接头的细微组织，可罗列出不同焊接接头其组织结构各有怎样的差异：
a.热影响区：其特征是珠光体较少，细微组织主要是铁素体。
b.热熔合区：细微组织是贝氏体。
c.熔合区：细微组织是贝氏体，形态呈晶体柱状。
d.焊缝区：细微组织是贝氏体（等轴晶）。
（二）接头组织硬度分布
.png)

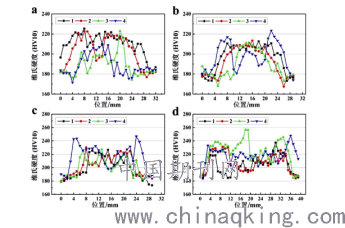

焊接接头组织在不同工艺的加持下，其硬度分布有所不同，上图即焊接接头硬度分布示意图，曲线构造代表压痕的厚度及方向，四种焊接接头组织呈现出不同的硬度分布情况，通过对比发现，焊接接头的母材硬值要高出焊接接头在热影响区的硬值，但是却低于接头在焊缝区以及熔合区的硬值。焊缝区、熔合区下的25KJ/cm埋弧工艺其硬值非常相似；焊缝区下的20KJ/cm埋弧工艺，其硬值略低，并且上、下轧道同时焊接产生缝隙，导致在图b中出现两种时变量最小值；15KJ/cm CO2气保工艺与15KJ/cm CO2间隔气保工艺，其热影响区与熔合区的硬值比前两个图的要高。综上，焊缝区整体硬值是比较低的，造成这种问题的因素，也许是这些小焊缝位置在多道次工艺的影响产生回火现象，因此减弱其硬值[2]。
（三）疲劳寿命实验结论
.png)

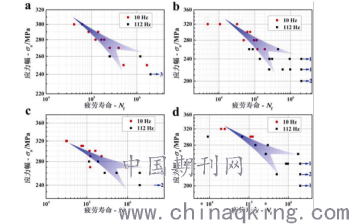

上图是四种焊接工艺加持下，焊接接头的疲劳寿命分布示意图。四个图中间分别有红色圆点标志和黑色圆点标志，代表加载频率，其中红色频率是10赫兹，黑色频率是112赫兹，右下方蓝色横向指示头表示，接头受加载频率影响后，其是否发生开裂的疲劳采样总量。从图中可以看出，几乎所有焊接接头在不同焊接工艺及应力驱使的作用下，均使其疲劳寿命受到了不同程度的弱化影响，这说明焊接接头的疲劳性能主要与焊接工艺有关，工艺有变化则性能随之改变。本次实验中采用了红色与黑色的双加载频率。
对焊接接头疲劳寿命的影响。相关资料指出，当加载频率超过规定范围或低于一定值时，采样温度也会随之做出相应变化，这说明加载频率影响接头疲劳寿命。但是在上图中却看到了与之不同的情景，应力幅度上升到235兆帕时，红色（10赫兹）频率下的采样疲劳寿命，并没有超出黑色（112赫兹）下的采样疲劳寿命范围，它表示焊接接头疲劳寿命并没有受加载频率影响或影响幅度较小。应力幅度上升到285兆帕时，因应力增加，接头疲劳寿命的分布形式更加松散化，红色（10赫兹）频率下的采样疲劳寿命超出黑色（112赫兹）下的采样疲劳寿命范围。但是实验时却看出采样温度没有任何明显变化迹象。再结合上述中指出的“应力增加”，很可能是力的作用下，裂痕初始区域有变化从而造成疲劳寿命的形式极其松散，因此初步判断，裂痕初始区域发生变化对疲劳寿命有比较明显的影响。
通常认为裂痕初始区域变化的原因，一是采样的加工作业不达标，主要体现在出现凹面、不规则角以及各种加工痕迹等[3]；二是采样组织受加工质量影响而发生变化，主要体现在结晶不均匀、杂物较多等方面，下面几个图是因加工质量问题导致裂痕初始区域发生变化的示意图。
.png)
ab两个图，是向轴作业有裂痕进而造成疲劳裂痕的原因；cd两个图，是不规则角造成疲劳裂痕的原因；ef两个图，是压力裂痕造成疲劳裂痕的原因；gh两个图，是凹面造成疲劳裂痕的原因。除此之外，像杂物夹层、组织缺损、铸造缺陷等都是造成疲劳裂痕的重要原因。可以看出，焊接接头发生疲劳开裂或是其它缺陷问题，往往会受到诸多因素影响，每一种因素基于其特性，会使接头疲劳寿命的受影响程度差异化，再根据对接头的加工以及铸件组织等方面的研究，以及应力增加导致疲劳寿命松散，可以断定焊接接头的疲劳性能不受加载频率控制。
（四）疲劳强度的实验结论
.png)
焊接接头的疲劳强度，通过观察柱状示意图得知。可明显看出，c（15KJ/cm CO2气保工艺）疲劳强度封顶，b（20KJ/cm埋弧工艺）强度值最低。
因此我们认为b焊接工艺在强度指标上不具备相应标准，会影响焊接接头疲劳性能；c焊接工艺强度高，符合焊接接头性能需求。造成强度差距的主要原因，就是不同焊接工艺下在焊接区的热效应表现有所区别：
.png)
上图中，焊接工艺2（工艺b）存在时变量最小值，该值的产生和对焊技术有一定的联系。采用工艺2进行对焊过程中，由于是双轧道同时进行施工，两道区域均有熔合区，两侧熔合区的边沿部位紧挨另一边，因此双边产生热量使边沿部位软化，与热影响区表层比较相似。如果选用的是工艺3（工艺c），焊接施工时仅在一侧，可采用多道次焊接工艺技术，防止因热量过高导致边沿部位软化，从而有效保证焊接接头的疲劳强度。
结束语：
在四种焊接工艺技术的帮助下，经过实验的研究与分析，我们得出加载频率的高低，对焊接接头疲劳性能影响不大。而造成焊接接头疲劳损失的因素，主要就是杂物夹层、不规则尖角压痕、采样凹面以及向轴作业等，文中阐述的试验内容及其过程仅供参考。
参考文献:
[1]张艳辉,苗佳,郁志凯,梁晨,孙逸凡.实心和药芯焊丝05CuPCrNi耐候钢焊接接头疲劳性能研究[J].焊接技术,2020,49(12):63-66.
[2]吴向阳,田仁勇,张志毅,李亚南,赵秩磊,丁成钢.SMA490BW耐候钢深熔焊工艺及接头的组织和性能[J].电焊机,2020,50(10):65-69+128.
[3]刘超. Q345NQR2耐候钢薄板激光焊接接头拉伸与疲劳性能研究[D].吉林大学,2020.
