一、背景技术
河道的凹岸逐年迎受水流冲刷，会使河岸不断地坍塌。为保护桥梁和路堤安全，须在凹岸修筑防护建筑物。这种防护建筑物通常为护岸，护岸的形式有直接防护和间接防护。直接防护是对河岸边坡直接进行加固，以抵抗水流的冲刷和淘刷。间接防护适用于河床较宽或防护长度较大的河段，可修筑丁坝、顺坝和格坝等，将水流挑离河岸。
人字骨架护坡是河道护坡的一种，其能有效控制河道护坡面的水土流失，而且该结构十分稳定，能够充分保持坡体的稳定，起到生态护坡作用。
在整体浇筑混凝土时，由于护坡存在一定的斜度，为了防止浇筑混凝土时模板出现倒塌现象，就需要在护坡上安装支撑架，该支撑架用于连接模板，同时还需要在模板和模板之间安装支护连接架，才能使得模板能满足整体浇筑混凝土的要求。这样就存在以下技术问题：(1)搭设及后期拆除支撑架和连接架及其不方便。(2)搭设的支撑架和连接架占用一定空间，在整体浇筑混凝土时不方便。(3)整体浇筑混凝土得到的人字骨架不平整或存在局部裂缝现象，造成人字骨架的强度不足，导致人字骨架无法起到控制河道水土流失的效果。
二、技术方案
提供用于控制平原河道水土流失的护坡水土保持结构施工方法，采用预制第一砌块、第二砌块和第三砌块在现场进行砌筑，得到呈人字形状的骨架防护单元，取代了在模板中整体浇筑混凝土，无需搭设大规模的支撑架和连接架，占用的施工操作区域较小。通过骨架定型装置来确定骨架防护单元的人字形状，使得骨架防护单元的形状统一且符合设计标准，而且该骨架防护单元施工过程中受护坡倾斜度影响小，得到的骨架防护单元能稳固在地基上，避免骨架防护单元出现坍塌现象，能有效控制河道水土流失，对河道进行加固保护。
用于控制平原河道水土流失的护坡水土保持结构施工方法，包括如下步骤：
a、对护坡面进行清理，做好排水工作和安全生产的准备工作，再测量放线，设定施工区域，将骨架定型装置准确测放在坡面上，一般采用钢卷尺丈量定出每段骨架防护单元的施工位置，再拉线丈量出骨架防护单元的点位。
b、根据施工图纸，预制第一砌块、第二砌块和第三砌块。
c、骨架定型装置定型安装：
(1)采用的骨架定型装置包括半开口的第一骨架定型板和半开口的第二骨架定型板，第一骨架定型板的第一耳板和第二骨架定型板的第二耳板之间设有紧固螺栓，将第一骨架定型板和第二骨架定型板绕着紧固螺栓转动，当第一骨架定型板和第二骨架定型板处于直线上时，将紧固螺栓上的螺母拧紧。
(2)将骨架定型装置设置在施工区域中，再拧松螺母，根据施工图纸，将第一骨架定型板为基准进行固定，同时将第二骨架定型板以紧固螺栓为中心逆时针转动设定角度，角度转动可借助量角器完成，接着将紧固螺栓上的螺母拧紧。
(3)在第一骨架定型板和第二骨架定型板之间焊接连接板，连接板的侧面和第一骨架定型板的侧面相互紧贴，连接板的另一侧面和第二骨架定型板的侧面相互紧贴，完成骨架定型装置定型操作，再将定型后的骨架定型装置铺设在施工区域的地基上。
d、将第一砌块固定到骨架定型装置上：
(1)根据施工图纸，在第一骨架定型板的通孔和第二骨架定型板的通孔中嵌入钢筋限位件，并将钢筋限位件底部的固定头插入到地基中。
(2)将第一砌块安装到第一骨架定型板上，将第一砌块的钢筋嵌入到第一骨架定型板中钢筋限位件的内嵌槽中，将第一砌块贴附在第一骨架定型板，同时将第一砌块安装到第二骨架定型板上，将第一砌块的钢筋嵌入到第二骨架定型板中钢筋限位件的内嵌槽中，将第一砌块贴附在第二骨架定型板上，再在第一砌块和第一骨架定型板之间形成的第一空腔中浇筑混凝土，形成第一混凝土基座，同时在第一砌块和第二骨架定型板之间形成的第二空腔中浇筑混凝土，形成第二混凝土基座。
e、砌筑第二砌块和第三砌块，得到骨架防护单元：
(1)在第一骨架定型板上的第一砌块和第二骨架定型板上的第一砌块之间砌筑第二砌块，再在第二砌块、第一骨架定型板、第二骨架定型板和连接板之间形成的第三空腔中浇筑混凝土，形成第三混凝土基座。
(2)在第一骨架定型板上的第一砌块另一侧面砌筑至少三块第三砌块，同时在第二骨架定型板上的第一砌块另一侧面砌筑至少三块第三砌块，得到骨架防护单元。
f、重复步骤c到步骤e，在施工区域的X轴方向和Y轴方向均设置骨架防护单元。
g、将施工区域的骨架防护单元进行连接，使得施工区域的骨架防护单元相互牵制，进一步提高整个施工区域的骨架防护单元在地基上的稳定性和牢固性。
h、在地基上砌筑生态砌块，生态砌块砌筑在相邻两段骨架防护单元之间的区域中，可在生态砌块中种植植被，增加植物种植面积，促进自然生态环境发展。

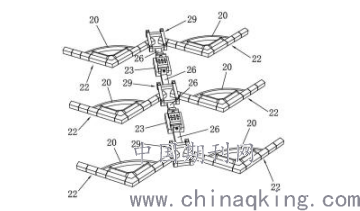

.png)
三、有益效果
1、采用预制第一砌块、第二砌块和第三砌块在现场进行砌筑，得到呈人字形状的骨架防护单元，取代了在模板中整体浇筑混凝土，无需搭设大规模的支撑架和连接架，占用的施工操作区域较小。
2、采用第一骨架定型板和第二骨架定型板来确定骨架防护单元的人字形状，就需要调整第一骨架定型板和第二骨架定型板之间的角度，为了确保角度调整的准确性，就需要将第一骨架定型板和第二骨架定型板调整到直线状态，作为骨架定型装置的初始状态，使得每个转动后的骨架定型装置角度准确、统一。
3、采用骨架定型装置为钢结构，就在第一骨架定型板的通孔和第二骨架定型板的通孔中嵌入钢筋限位件，并将钢筋限位件底部的固定头插入到地基中，将骨架定型装置固定在地基上，方便在骨架定型装置上设置第一砌块，同时便于在空腔中浇筑混凝土。
4、将施工区域的骨架防护单元进行连接，使得施工区域的骨架防护单元相互牵制，进一步提高整个施工区域的骨架防护单元在地基上的稳定性和牢固性。
