高翔
上海智联易才人力资源顾问有限责任公司外派金旸（厦门）新材料科技有限公司 200040
摘要：研究了滑石粉、高密度聚乙烯(HDPE)、乙烯辛烯共聚物(POE)、成核剂、马来酸酐接枝聚丙烯（PP-g-MAH）等对聚丙烯复合材料线性膨胀系数的影响，结果表明提高滑石粉目数、增加POE添加量、添加成核剂和PP-g-MAH均有助于线性膨胀系数的降低。
关键字：线性膨胀系数; 聚丙烯; 滑石粉; 成核剂
聚丙烯（PP）具有密度低、综合性能优良及成型性好等优点[1-2]，广泛的应用于汽车领域，保险杠、仪表板、门板、立柱等零件都会使用聚丙烯材料[4]，不同的零件对材料的力学性能要求不同[5]，汽车可能会在不同的环境、温度条件下使用[6]，而聚丙烯材料随温度变化尺寸变化比较明显，使其制品在装配使用过程中出现尺寸问题，进而可能会导致其他变形，断裂等问题[7-8]，因此例如立柱、侧围等零件对材料的刚韧平衡与抗冷热交变性能都有较高的要求[9-10]，提高材料的韧性与刚性以及尺寸稳定性[11]，降低线性膨胀系数是聚丙烯材料在汽车饰件中的迫切问题[12-13]。本文研究聚丙烯复合材料线性膨胀系数（CLTE）的影响因素。
1 实验部分
1.1 主要原材料
PP 树脂：熔融指数（MI）为60g/10min（230℃/2.16kg），爱思开化学（中国）有限公司；
高密度聚乙烯（HDPE）：MI为8 g/10min（190℃/2.16kg），沙特阿美石油公司；
乙烯/辛烯共聚物（POE1）：MI为0.5 g/10min（190℃/2.16kg），DOW(中国)投资有限公司；
乙烯/辛烯共聚物（POE2）：MI为5 g/10min（190℃/2.16kg），DOW(中国)投资有限公司；
乙烯/辛烯共聚物（POE3）：MI为13 g/10min（190℃/2.16kg），DOW(中国)投资有限公司；
滑石粉A：3000目，佳泉新材料有限公司；
滑石粉B：5000目，佳泉新材料有限公司；
滑石粉C：10000目，依米法比集团；
成核剂：NA-11，艾迪科（中国）投资有限公司。
PP-g-MAH：CMG5701，佳易容聚合物（上海）有限公司
1.2仪器及设备
双螺杆挤出机：SHJ-35型，南京瑞亚装备有限公司；
注塑机：B-920型，浙江海天塑机有限公司；
万能试验机：AGS-X-20KN，岛津（中国）有限公司；
复合冲击试验机：HIT-2492，承德金建仪器有限公司；
电子分析天平/密度组件：BSA224S-CW，赛多利斯（北京）有限公司；
熔体流动速率仪：MFI-2322S，承德市金建仪器有限公司；
热机械分析仪：Q400型，美国TA公司。
1.3试样制备
按比例称量原料，用高速混机混合均匀，而后在180℃-210℃条件下，用双螺杆挤出机挤出造粒，粒料在100℃烘箱中烘干4h，在200-220℃温度条件下注塑成ISO标准样条。
1.4性能测试
常规力学性能测试：将1.3制备的样条放置于恒温恒湿（23℃±2℃，50%±5%）条件下72小时，密度按照ISO 1183-1-2019测试；熔体流动速率MFR (Melt Mass-flow Rate)按照ISO 1133-2011标准测试；拉伸强度按照ISO 175-2010标准测试；弯曲模量按照ISO 178-2010标准测试；悬臂梁缺口冲击强度按照ISO 180-2000标准测试。
静态热机械分析（TMA）：拉伸样条裁成10mm × 10 mm × 4 mm的样片。测试温度为-45℃-110℃，升温速率为5℃/min，统计-30℃-100℃内流动方向（FD方向）的CLTE值。
2 结果与讨论
2.1 滑石粉对CLTE的影响
2.1.1 滑石粉粒径对CLTE的影响
将滑石粉添加量固定为30份，探究滑石粉粒径对CLTE的影响。表1为不同滑石粉种类对应的PP复合材料配方。

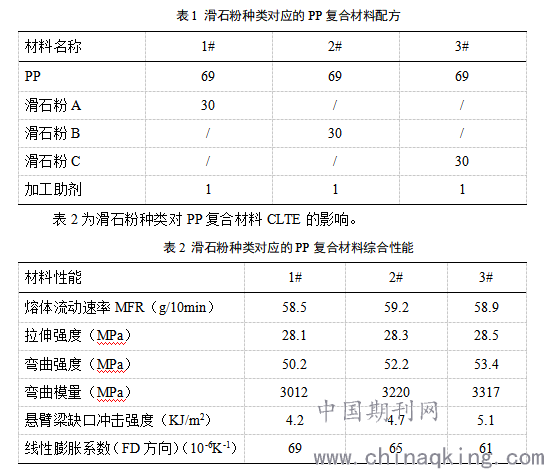

.png)
从表1、2可以看出，不同种类的填料对材料的CLTE影响差异比较大，其中目数最高的滑石粉C的CLTE值最小。这是由于滑石粉C粒径最小，填料与树脂间的界面结合面积很大，有利于降低PP复合材料的CLTE值。
2.1.2 滑石粉添加量对CLTE的影响
优选滑石粉C为配方所加滑石粉，进一步探究滑石粉不同添加量对CLTE的影响。表3为加入不同比例滑石粉对应的PP复合材料配方。

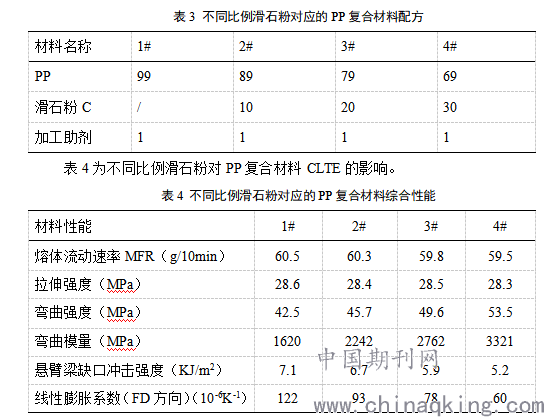

.png)
从表3、4可以看出，不同比例的滑石粉对材料的CLTE影响差异比较大，其中添加30份滑石粉的CLTE值最小。主要是因为添加滑石粉，由于滑石粉受热产生的膨胀非常低，而且滑石粉填充在分子链之间，可以遏制PP材料的分子活动能力，故可以降低其CLTE。
2.2 HDPE对CLTE的影响
优选滑石粉C添加量为30份，探究HDPE对CLTE的影响。表5为不同比例HDPE对应的PP复合材料配方。

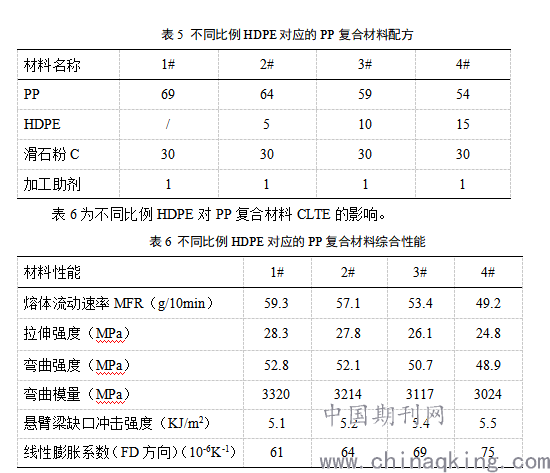

.png)
从表5、6可以看出，添加不同比例HDPE对材料的CLTE影响差异比较大，其中未添加HDPE的CLTE值最小。主要是因为HDPE的引入破坏了PP的结晶度，而非结晶区由于没有受到分子晶格的限制，其分子的活动能力比结晶区大很多，受热之后其可以迅速膨胀，导致其CLTE比结晶区大。
2.3 POE对CLTE的影响
2.3.1 POE流动性对CLTE的影响
优选滑石粉C添加量为30份，探究不同熔指POE对CLTE的影响。表7为不同POE时PP复合材料的配方。

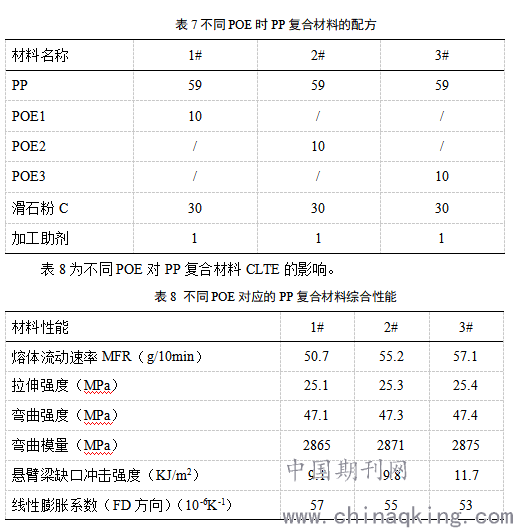

.png)
从表7、8可以看出，添加不同POE对材料的CLTE影响差异比较大，其中添加POE3的CLTE值最小。主要是因为POE弹性体的MFR越大，分子链的活动能力越强，在PP基体中分散所形成的橡胶相尺寸相对更小，更均一，这有利于降低PP复合材料的CLTE值。
2.3.2 POE添加量对CLTE的影响
优选滑石粉C添加量为30份、POE3为配方所加POE，进一步探究不同POE添加比例对CLTE的影响。表9为不同比例POE对应的PP复合材料配方。

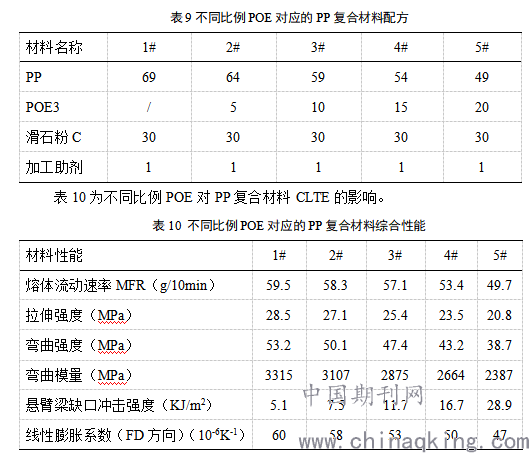

.png)
从表9、10可以看出，添加不同比例POE对材料的CLTE影响差异比较大，其中添加20份POE的CLTE值最小。主要是因为随着POE添加量的增加，PP/无机填料的比例在下降，即无机填料占比增加从而导致CLTE值的下降。
2.4 成核剂对CLTE的影响
优选滑石粉C添加量为30份、POE3添加量为20份，探究成核剂对CLTE的影响。表11为加入成核剂时PP复合材料的配方。

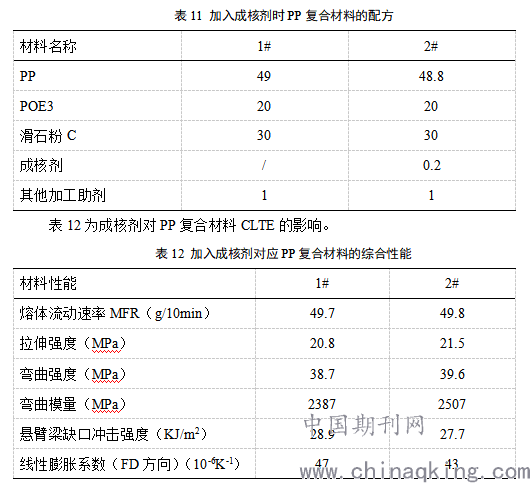

.png)
从表11、12可以看出，添加成核剂后PP复合材料CLTE的从47变为43。主要是因为成核剂加入后，PP复合材料的结晶度提高，聚合物链在晶区运动受到抑制比非晶区更大。因此，未加成核剂的PP复合材料的CLTE更高。
2.5 PP-g-MAH对CLTE的影响
优选滑石粉C添加量为30份、POE3添加量为20份、成核剂NA-11添加量为0.2%，探究PP-g-MAH对CLTE的影响。表13为加入PP-g-MAH时PP复合材料的配方。

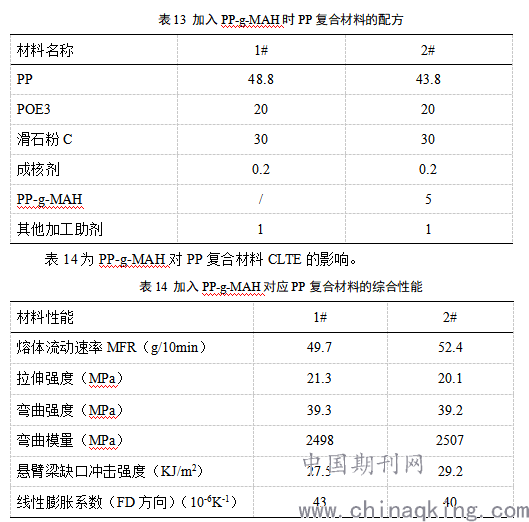

.png)
从表13、14可以看出，添加PP-g-MAH后PP复合材料CLTE的从43变为40。主要是因为PP-g-MAH加入后，改善了填料与PP的界面结合，界面结合能力增加，高分子链的热运动受到一定程度的抑制，因此PP复合材料的CLTE有所降低。
3 结论
通过上述添加滑石粉、HDPE、POE、成核剂和PP-g-MAH实验结果，得出如下结论：
（1）滑石粉添加量增加，滑石粉目数提高，PP复合材料的CLTE值降低。
（2）HDPE添加量增加，PP复合材料的CLTE值增加。
（3）POE流动性、添加量增加，PP复合材料的CLTE值降低。
（4）添加成核剂，PP复合材料的CLTE值有一定程度的降低。
（5）添加PP-g-MAH，PP复合材料的CLTE值降低。
参考文献
[1]吴国峰, 雷亮, 杨波,等. 车用聚丙烯材料线性膨胀系数的影响因素分析[J]. 工程塑料应用, 2017(03):134-137.
[2]罗忠富, 陈锐, 李永华,等. 车用聚丙烯复合材料线性膨胀系数的研究[J]. 现代塑料加工应用, 2013, 25(002):26-28.
[3]左立增, 孙刚. 成核剂对聚丙烯基复合材料线性膨胀系数的影响[J]. 合成材料老化与应用, 2020, 049(001):22-24,43.
[4]闫溥, 蒋文远, 邵之杰,等. 低线性膨胀系数汽车塑料尾门专用料的研制[J]. 汽车零部件, 2018, 124(10):29-32.
[5]何维樑. 汽车用PP材料添加无机填料降低线性膨胀系数的探讨[J]. 黑龙江科技信息, 2019, 000(019):62-63.
[6]俞飞, 黄险波, 赖昂,等. 低收缩,低线性膨胀系数聚丙烯材料研究[J]. 工程塑料应用, 2020, 048(006):14-19.
[7] Zhang K, Jiang L, Luo P, et al. Effect of melt flow on morphology and linear thermal expansion of injection‐molded ethylene–propylene–diene terpolymer/isotactic polypropylene blends[J]. Polymer International, 2015, 64(9):1225-1234.
[8]Kun, Zhang, Dongge, et al. Thermoplastic rubber/PP elastomers toward extremely low thermal expansion[J]. Journal of Applied Polymer Science, 2016, 133(36).
[9]Zheng, Qiang, Chen, et al. A new approach to fabricate polypropylene alloy with excellent low-temperature toughness and balanced toughness-rigidity through unmatched thermal expansion coefficients between components[J]. Polymer: The International Journal for the Science and Technology of Polymers, 2017.
[10] Bozec Y L, Kaang S, Hine P J, et al. The thermal-expansion behavior of hot-compacted polypropylene and polyethylene composites[J]. Composites Science and Technology, 2000, 60(3):333-344.
[11]陈延安, 孙刚, 李国明,等. 一种低线性膨胀系数聚丙烯复合物及其制备方法:, CN 102924806 A[P].
[12]汤冰炜, 汤金城, 张颖. 一种低线性膨胀系数聚丙烯复合物及其制备方法:, CN111196883A[P]. 2020.
[13]陈通华, 蔡青, 张鹰,等. 一种可实现轻量化的低线性膨胀系数聚丙烯复合材料及其制备方法:, CN105504528A[P]. 2016.
