一．TS16简介及电解电容在TS16供电模块中的作用

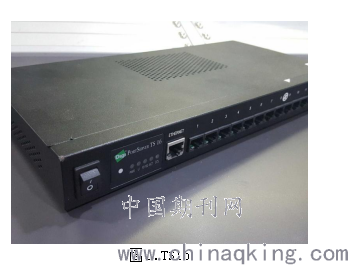

近期MCU111中的TS16又坏了。TS16，自观系统的室内设备，MODEM信号转网口信号的“翻译官”和数据流分配的“指挥官”[1]。如图1
.png)
和之前坏的那个故障一样，通不上电，导致数据中断，服务器和各工作站的自观数据全无值。如图2：
.png)
由于厂家不出售TS16的内部部件，这种专业装备又很少见，所以在电子城找不到和其内部部件相同的模块，找相似的模块替换，漫天要价暂且不说，万一兼容性差，导致其频繁故障，这可不是闹着玩的，航空安全无小事。所以，从某种意义上讲，坏了，4万人民币就报废了。把已经坏了的TS16拆机，将供电模块拿了下来，供不上电，其实就是它的原因。
二.故障判断

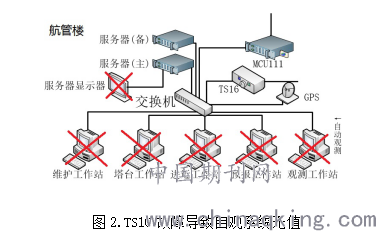

根据我之前了解的一点电子常识，发现它的故障点，可能在电解电容。如图3：
①号电容正常，②③号电容发生膨胀，很可能已经被击穿。电解电容在此处的作用为整流桥整流后的滤波作用[2]，由于每秒滤波100次，所以在供电模块中滤波电容的故障率很高。中医看病讲究“望闻问切”，这也适用于设备故障诊断。
首先，“望”。望，就是直接去看。很明显，电容膨胀了，即使没击穿，性能也肯定不行了。第二，“闻”。闻，在医学术语中是“听”的意思，然而，设备诊断的“闻”，不仅要用耳朵听，还要用鼻子闻。通电没有任何声响，我判断是电路板局部断路；用鼻子闻了闻，没有糊味儿，我判断，电路板没有受到大电流攻击，应该没有受损。第三，“问”。两次故障，都是在正常工作时，突然故障的，我判断，就是局部已损器件老化。第四，“切”。切，就是开始治病了。
有了泡图书馆和多次询问度娘的经验，治它的病，我已成竹在胸。把备用的TS16拿出来，我发现除了供电模块故障以外，还缺两根含接头的直流导线。
三.故障维修
于是，我们大致分了工，开始修理。
3.1焊电路板
3.1.1拆下故障电容。
有些电容会用热熔胶固定，我采用了简单粗暴的方式使其与电容分离——刀切。如图4所示：
.png)
翻转电路板，固定，用15W或25W的接触电容脚处的焊锡，待焊锡熔化，快速用吸锡器吸走。整个过程速度要快，不然电烙铁的热量会损伤电路板。

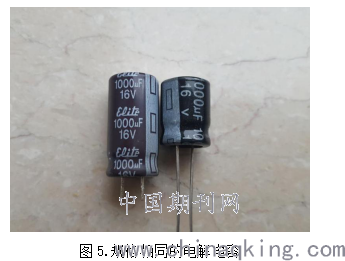

3.1.2找和损坏的电容规格相同的新电容（额定电压、容量）。如图5所示：
.png)
电容长脚是“+”极，短脚是“-”；或者看电容体，有白边一侧是“-”极，另一侧是“+”极。
3.1.3电容使用之前要进行检测。
我的方法：工具：万用表（普通的就可以）有电容档的就直接测，如果没有电容档，就把万用表调到“叫”档，此时万用表两支笔接触，会发出“滴——”声。 固定好电容，用两笔分别接触电容两脚。正常的电容：从接触瞬间开始，万用表发出“滴——”声，随后声音消失，容量越大，持续时间越长；短路的电容：从接触开始，万用表会一直发出“滴——”声，不消失；断路的电容：接触，万用表不发声。我用万用表测了一下膨胀比较严重的那两个电容。
②号电容发声极短，说明性能下降了；③号电容不发声，说明已经断路了，然而它就在输出直流电的接线柱处，（前面4根银色的针），造成TS16抛锚的原因，就是它了！网上还有用电阻档测电容的，由于边测电容同时还要边看万用表，万用表两支笔很容易脱离电容，所以，我个人不喜欢那种方法。
3.1.4没有合适的电容，怎么办？
如果手里的电容没有和故障电容规格相同的，请别着急，可以用电容串联或并联的方式，联出需要的规格。
两电容串联，耐压为两者电压之和：U=U1+U2，容量为两者倒数和分之一，
.png)
两电容并联，耐压为两者中最低的那个；容量为两者之和。电容并联，耐压不变，容量升高。或者，也可以选择耐压高的电容代替耐压低的电容，前提是两电容的容量相同。比如，用25V 1000uF的电容代替16V 1000uF的电容。
3.1.5焊接电容

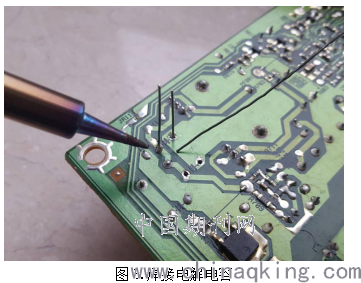

电容选好之后，开始焊接。放置电容时注意正负极，电路板上一般都会在正极处标有“+”，负极处点“·”。有的电路板没有标明正极，但是负极处会标记得很明显。（白色的一半是负极）。电容脚插进孔里，翻转电路板，垫好，固定稳。用电烙铁快速向电容脚底挂锡，一定要稳、准、快，不然电烙铁的热量会损伤电容。如图6所示：
.png)
减掉多余的脚。这样，电容就焊好了。
3.2制作带插头的导线
3.2.1准备材料
TS16的供电模块的职能是将220V的交流电变压、整流成16V的直流电。（很多电器用的都是直流电，直流电比交流电稳定。）所以对导线的要求没有那么高，我从废件箱里减了一段地线；从技术部要了几个小铜鼻子；准备了点热可缩。
3.2.2制作导线
首先要改造那个铜鼻子，用钳子减掉不需要的地方。由于它有镀层，所以它不易挂锡，用锉把焊点处的镀层磨掉。用剥线器把地线接头处的绝缘层剥掉。给线和接头分别挂锡。
分别都挂好锡之后，放在一起用电烙铁熔合。粘好后再用电烙铁向四周补点锡，使它更牢固。（此过程电烙铁不要在焊接处长时间停留，以免焊锡全部融化，接头脱落。）穿入热可缩。放好位置后，用电烙铁加热，缩封。主要是为了绝缘。
3.3装机、测试
3.3.1装机，将供电模块固定到TS16里，连接导线。
3.3.2封盖，测试。加电成功。TS16的故障解除了。
总结
1、对于24小时不间断运行的设备，发生故障，是情有可原的，但是，这个TS16故障稍稍有点频繁，我猜测，可能是航管楼的电压稍高的原因。
正常电压应该是220V，我测过几次墙壁电，电压都在230V以上。本次测的电压是标准电压的1.07倍多，所以用电器的实际功率就会超过额定功率的1.1449倍。这样电器老化的速度要比正常的1.1449倍高很多。这也就不难理解，负责变压和整流的TS16的供电模块为什么会频繁故障了，它为了给TS16提供持续、稳定的电压，阵亡了自己。
2、本次维修成本超低，仅花费了电容的成本0.18元，和电费，导线和铜鼻子都是废物利用。如果按TS16整机成本来算，节约成本22万倍。
3、通过对本次维修的整理，大家应该能认识到，再贵的装备也是由最基本的原件组成的。掌握了这项技能，生活中一些解不开的问题，都会变成可解了。
