李旭涛
深圳市戈戈科技有限公司 深圳市 518000
摘要：
当今随着新兴大国群体性的快速崛起，纷纷实行经济结构的战略性调整，国民经济信息化是社会发展的必然趋势，中国消防事业也进入了全新的阶段，大力推进消防队伍的现代化建设，推动火灾科学和消防技术的长足发展，才能更好的维护经济发展和社会稳定大局。
消防设备在消防应急中可以起到保障救灾与道路通畅的双重作用，现有的消防设备主要有灭火器具，消火栓，破拆工具类，火灾探测器、排水设备等。而吸水管漂浮器在城市应急排水设备起着非常重要的作用，吸水管漂浮器是一种新型消防、救灾辅助装备，主要应用于手抬式机动泵，可直接连接机动泵的吸水管，现有的吸水管漂浮器吸水速度慢，水源里的水草杂物无时无刻不在影响吸水和灭火效果，因此，为了解决现有技术问题，迫切需要一种消防急救用吸水管漂浮器，能够实现吸水、过滤、漂浮等功能。
关键词：过滤装置；吸水管漂浮器；机动泵；消防设备；
1.引言
消防可以更深层的理解为消除危险和防止灾难，具体指预防和解决人们在生活、工作、学习过程中遇到的人为与自然、偶然灾害的总称，人们对消防初期认识是：扑灭火灾的意思。随着科技的进步消防员处理隐患或者灾害的工作能力越来越强，发现目前消防队正在使用的吸水管漂浮器有以下几方面的缺陷：1.只能在较深的水域中使用，而暴雨后城市道路积水的深度往往达不到要求，这种情况很不利于排涝救援，而且现有的吸水管端需要全部没入水中才能吸水，吸水速度较慢。2.水源里的水草无时无刻不在影响吸水和灭火效果，因为在吸水过程中，吸水泵是悬浮在水源里，在漂浮泵的吸力作用下，水源里的水草会向漂浮泵进水口集中，一旦水草过多的堵塞在漂浮泵进水口，就会影响漂浮泵的进水量，甚至堵塞漂浮泵，中断供水，继而中断扑救火灾的进程。3.当水草堵塞漂浮泵时，需要人工进行清理水草，此时因漂浮泵还在继续工作，漂浮泵的吸力就有可能将消防作业人员吸到进水口，造成操作人员溺水身亡。因此，急切需要研究一种消防急救用吸水管漂浮器，能够有效过滤水草，避免影响远程供水和消防作业，及避免清理水草造成消防人员溺水身亡的安全事故。
本文研究的消防急救用吸水管漂浮器属于城市应急排水设备，本吸水管漂浮器在非常浅的水域也能够进行吸水操作，且吸水迅速，吸水范围几乎不受水域深度的限制，不会因水源较浅而出现触底的情况。另外，本过滤装置通孔的尺寸过滤片能反复多次使用，圆形的过滤孔孔径小于残渣颗粒的直径，从而能达到良好的过滤效果，避免因清理水草被漂浮泵的吸力吸附，造成溺水身亡的安全事故，不锈钢的过滤片防腐蚀，耐氧化，还有不易生锈且环保等特点。
2.改进的关键技术

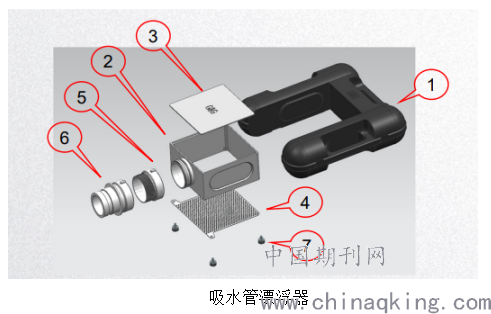

本吸水管漂浮器主要由漂浮气囊、吸水腔主体、上盖、下滤网、万向头、消防接头、螺栓等组成。
1-漂浮气囊，2-吸水腔主体，3.上盖，4.下滤网，5.万向头，6.消防接头，7.螺栓。
1.设计具有先进几何形状特点的管接头，采用万向头与主体焊接+消防接头与螺纹头连接，万向头为密封圈+钢珠+密封圈组成形成主密封，产生铰链作用以对接头管形成强有力的抓紧，能够帮助安装人员完成一致性更好的防泄漏的卡套管连接，具有极佳的气体密封和卡套管抓紧作用，万向头密封圈能将弹簧密封住，再通过密封圈的设置就能够使得整个漂浮器具有较好的密封效果。
2.吸水腔主体的凹凸面采用台阶式设计，使凹凸两侧面配合，只需一次安装就实现定位，通过台阶式设计实现阻力变化，应对漂浮气囊不同位置所需的阻力，更稳固，不易走位，并安装预留台阶加强接头向下支撑力结构，还能达到方便安装的效果。
3.下滤网作为吸水口控制泄放流量和压力的关键部件，其孔径计算精度十分重要，通过分析通用的下滤网因吹塑件变形大导致安装困难情况，本文下滤网采用2.0MM厚度孔数量为：φ5X 837个，吸水口水流方向的截面积变化过程呈喇叭口状，截面积从大到小，比例为2.5倍，符合吸水管设计规范。铝合金方体的材料用200*200*100高*10厚的方管，机加工成型，配合底部下滤网，主体由机加工出凹槽，后端有十字螺丝做止位，下滤网直接嵌入，带上两个手拧螺栓即完成拆装。当大体积漂浮物处于上盖时，小体积漂浮物处于底部的过滤网上，每次吸水完毕，仅需按下电源开关，旋转电机会带动转轴转动，有效搅动过滤网前的堵塞物，使得漂浮物漂浮起来，沉淀物沉淀下去，减少过滤网的清洁频率。
4.本吸水管漂浮器与手抬式机动泵体连通，吸水管的一侧通过密封接头与真空吸管连通，真空吸管与真空负压瓶连通，螺旋吸水管的上端通过水管接头与出水管连接，螺旋吸水管的底端与潜水管连接，在螺旋吸水管上安装真空吸管和真空负压瓶的设计，能够利用压差将水引入到泵体内，从而实现自吸，使用起来非常方便。
3.主要技术参数
1.主机吸水口为3寸消防接头方式，接头公母头以快速连接形式，泵吸口端直径为69MM通径，孔板形式对整体流道影响较小，流道截面积理论上按流通直径DN78MM计算。
2.漂浮器顶部含有一个清洁盖用于清理内部杂质，中间通孔为φ135，使用3个手拧螺母，便于清洁吸入杂质。
3.漂浮器气囊底面中增加4个M6的镶嵌螺母，与焊接成型方体的法兰与过滤孔板都留有螺栓过孔，螺栓扣压过滤孔板+方体法兰+漂浮气囊。
4.采用3寸外螺纹接头与水带接头连接，若须更换其他规格使用转接头即可实现。方体为铝合金型材机加工成型，3寸外螺纹接头同样使用焊接成型的方法，不同型号的焊接头在焊接前是可以更换的。
4.结论
1.吸水滤水筐可随浮体漂浮于水面，采用深、浅层吸水管的设计，对于地面较浅的水位也能够进行吸水操作，具有快速吸水的优势，吸水范围几乎不受水域深度的限制，不会因水源较浅而出现触底的情况，其设计科学合理，结构简单而且使用和维护较方便。
2.通过在支架端部设置的不锈钢下滤网，有效的过滤掉水里的各种漂浮物，过滤网结构灵活可以自由的更换。通过机动泵带动的设计，该吸水管漂浮器可以自动清理过滤网上的漂浮物，去除效果更好。
3.本吸水管漂浮器可根据道路积水面的高低启动气缸带动漂浮器上下移动，进而带动吸水头上下移动，吸水头的高度可自动调节，进而使得吸水头可紧贴积水路面，此刻启动抽水泵利用不锈钢吸水软管把路面积水抽至底部。
4.采用在螺旋吸水管上安装真空吸管和真空负压瓶的设计，能够利用压差将水引入到泵体内，从而实现自吸，其设计科学合理，结构组成简单，具有非常广阔的应用前景。
参考文献：
[1]连云港消防研发漂浮式吸水滤水器[J]，消防技术与产品信息，2016(9). 1
[2]转制后的消防救援队伍深化执勤训练改革的几点思考，刘海峰-《科技创新导报》2020年12期
[3]网络技术在消防防火和灭火工程中的应用分析，廖华-无线互联科技，2016，(04)
[4]试论当前社会消防监督管理探究，岳威-《新商务周刊》2017年12期
[5]我国消防队伍现代化建设研究，徐放-公共管理，黑龙江大学2019
