李方军、朱小平、裴威、郭志斌、梁江北、田宇佳
黑龙江省北方华安工业集团有限公司 齐齐哈尔市 161046
摘要：归纳超差量具种类，提出量具公差带的判断方法和超差量具的处理原则，介绍典型实例。
关键词：种类 方法 处理原则
在专用量具制造过程中，为降低量具制造损失，保证生产进度，我们工艺人员经常需要对一些执行尺寸超差的量具进行处理使用。但怎样处理超差量具呢？采用什么方法进行处理呢？无论在专业课本上，还是在量具设计手册上都没有这方面的介绍，而我们大多数工艺人员只能根据量具制造图纸来进行超差量具的判断和处理，受其局限性的影响，容易产生误判而增加量具制造成本或影响产品检验结果。凭着多年从事工艺技术工作的经验和摸索，本文提出自己的观点和方法，为超差量具的处理提供理论依据。
1 超差量具的种类
由于量具尺寸的大小变化会对产品质量带来一定的影响，尤其机加成品量具对于产品质量的影响会更大一些，因此在处理成品尺寸量具时一定要慎重。那么什么样的超差量具能够处理使用呢？对于非成品量具来说，超差量具的处理尺度相对成品量具要宽松很多，只要不影响下道工序加工，注意三级分配就可以了，但由于其量具制造公差较大反而不容易超差，所以我们平时处理的大多是检测成品尺寸用的超差量具。

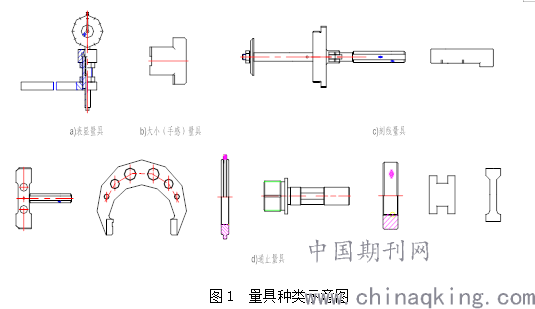

我们现在重点就说说成品尺寸超差量具的处理使用。首先先了解一下专用量具的种类，按测量形式划分主要分为四种：a）表显量具；b）刻线量具；c）大小量具（看缝隙量具、手感量具）；d）通止量具。前三种量具由于不用修复或可修复性较强，一般很少进行处理使用，需要我们经常进行处理使用的多数为第四种——通止量具。最常使用的通止量具有：光面塞规、单面卡规、光面环规、螺纹塞规、螺纹环规、高度量具、长度样板、宽度样板等。量具种类如图1所示。
.png)
2 超差量具处理方法
2.1通止量具公差带

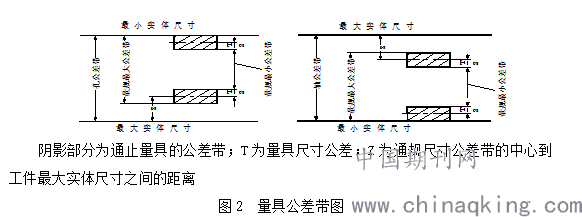

在处理超差通止量具之前，首先要清楚的知道该超差量具如果处理使用了能否影响到产品质量的正确性，在使用中能否产生测量误差，也就是合格的产品可能会判断为不合格了，不合格的产品可能会判断为合格了。合格的产品判断为不合格了就是我们常说的该量具“吃”操作者公差了，不合格的产品判断为合格了就是该量具“吃”产品公差了，所谓的“吃”实际上就是侵占。那么有人要问了，什么样的超差是吃产品公差？ 什么样的超差是吃操作者公差呢？答：不管通规还是止规，凡是使通止量具公差带增大到产品尺寸公差带以外的就是吃产品公差，使通止量具公差带缩小到量具最小公差带以内的就是吃操作者公差。通止量具的公差带包含着制造公差和通规的磨损余量，与工件孔或轴的尺寸公差带相比要略小一些，见图2。
.png)
通过图2可以得出：
通塞规执行尺寸=孔最大实体尺寸（孔最小极限尺寸）+Z+T/2 ；
止塞规执行尺寸=孔最小实体尺寸（孔最大极限尺寸）；
通卡规执行尺寸=轴最大实体尺寸（轴最大极限尺寸）-Z-T/2）；
止卡规执行尺寸=轴最小实体尺寸（轴最小极限尺寸）。
2.2 量具公差带的判断方法
怎样判断量具尺寸公差带是增大还是缩小呢？如果要通过脑子冥想来分析和判断公差带是增大还是缩小容易产生混乱，而影响判断结果；如果用笔在纸上画出公差带是增大还是缩小也会浪费一些时间，影响工作效率。那么除此之外还有没有更好、更快捷的判断方法呢？经过多年的实践和摸索，本人总结出一套用手指划圆的方法来判断公差带的变化，既简单又直观，方法是：将食指与拇指指尖相对形成圆圈，其他手指并拢弯曲形成圆弧状，如图3所示。
.png)
当所处理量具为塞规类时，拇指与食指形成的圆圈为通塞规极限尺寸，其他手指形成的圆弧为止塞规极限尺寸，两者之间的距离就是量具公差带。如果通塞规极限尺寸缩小，止塞规极限尺寸增大，该量具公差带为增大；如果通塞规极限尺寸增大，止塞规极限尺寸缩小，该量具公差带为缩小。当所处理量具为卡规类时，拇指与食指形成的圆圈为止卡规极限尺寸，其他手指形成的圆弧为通卡规极限尺寸。如果通卡规极限尺寸增大，止塞规极限尺寸缩小，该量具公差带为增大；如果通卡规极限尺寸缩小，止卡规极限尺寸增大，该量具公差带为缩小。
2.3 超差量具的处理原则
判断出超差量具公差带的增大和缩小后，下一步就很容易判断出该超差量具能否处理使用了。一般超差量具的处理原则：（1）对于塞规类量具，公差带增大量超出磨损极限或最大极限尺寸的量具不予处理，止塞规可以进行修复；公差带增大量超出最小极限尺寸，但没有达到磨损极限的可以进行处理使用，但在处理意见中应注明缩短校队周期，并建议给验收代表使用；公差带缩小的塞规量具，通规可以进行修复，止规和修复不了的通规，可以根据产品公差的大小给予适度处理，但处理意见应注明该量具提供给操作者使用。（2）对于卡规类量具，公差带增大量超出磨损极限或最小极限尺寸的量具不予处理，止卡规可以进行修复；公差带增大量超出最大极限尺寸，但没有达到磨损极限的可以进行处理使用，但在处理意见中应注明缩短校队周期，并建议给验收代表使用；公差带缩小的卡规量具，通规可以进行修复，止规和修复不了的通规，可以根据产品公差的大小给予适度处理，但处理意见应注明该量具提供给操作者使用。
3 实际应用

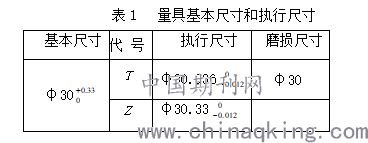

例如，工具车间制造了8套光面塞规，其基本尺寸和执行尺寸如表1所示。
.png)
其中有3套通塞规执行尺寸超差，超差尺寸分别为01号：φ30.016（-0.008）；02号：φ29.992（-0.248）；03号：φ30.048（+0.012）。通过采用手指划圆的方法对上述超差塞规做以判断：01号塞规公差带增大，但没超过磨损尺寸，可以进行处理，提供给顾客方验收使用； 02号塞规公差带增大，超出磨损尺寸吃产品公差，不能进行处理使用；03号塞规公差带缩小，吃了操作者公差，考虑到重修可能会修废，而且产品公差比较大，可以进行处理，提供给操作者使用。
4 结束语
上述方法适用于专用量具的超差处理，为广大工艺技术人员提供很好的借鉴，能够有效地减少量具制造费用，降低生产成本。
参考文献
1光滑极限量规GB/T1957-2003.技术标准出版社，2006.
