VCM 精馏装置尾气净化气提氢技术

发表时间:2021/7/1   来源:《科学与技术》2021年第29卷3月7期   作者:罗丽娟
[导读] 将精馏尾气变压吸附装置净化气中氢气含量较高,若作为尾气直接排放
        罗丽娟
        昆明云能化工有限公司技术设备部 云南 昆明 650000
        摘要:将精馏尾气变压吸附装置净化气中氢气含量较高,若作为尾气直接排放
首先是浪费资源,二则就是尾气排放的处理成本太高。故而将精馏尾气
中氢气提纯作为燃料,为节省投资,利用公司现有的甲醇制氢变压吸附装置,进行优化改造,改造后的制氢变压吸附装置能满足精馏尾气氢气提纯的要求,并将提取氢气送至公司新改造一套富氢锅炉作为燃料生产低压蒸汽,处理能力达到~280Nm3/h。
        关键字:氯乙烯精馏尾气    变压吸附    保护环境    净化

        1、改造目的

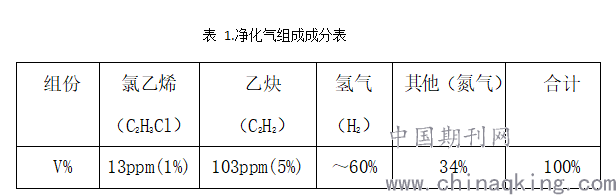

        公司 10 万吨/年聚氯乙烯装置,氯乙烯单体合成单元精馏尾气通过变压吸附回收乙炔、氯乙烯后净化气直接放空,其放空净化气含 60%(V%)的氢气,放空气中高浓度氢气含量,一方面造成生产成本上升;另一方面存在雷击等原因诱发起火的安全隐患(净化气的组成见下表)。为此,为节省投资,公司利用旧有装置 600m3/h 甲醇制氢装置进行改造,将提纯出来的氢气加以利用。利用现有的变压吸附装置进行改造,把精馏尾气直接引至甲醇裂解变压吸附装置内,实现精馏尾气变压吸附净化气提氢的效果。改造后的精馏尾气氢气提纯装置处理能力达到
~280Nm3/h 满足现有的生产需求。公司考虑其余装置富余氢气直接排放浪费资源, 于是公司新改造一套 6t/h 富余氢气燃烧生产低压蒸汽的装置,既节约了生产成本,他说还能将富余氢气利用,在保护环境的同时保障了生产的安全。


2、改造措施

2.1改造设计范围

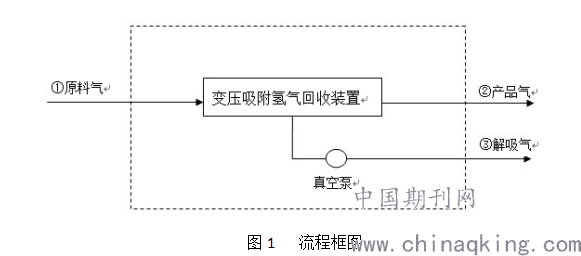

        改造以后的 VCM 精馏尾气制氢装置流程框图如下,点①、②、③之间的虚线框范围为本次装置改造的界区范围,本改造装置界区范围为自原料气进装置的第一个切断阀门入口端 1 的法兰起,至产品氢气、解吸气出口的最后一个切断阀
门出口端的法兰为止,对旧装置进 1 行改造。


2.2设计基础
2.2.1设计依据

文中所述压力除特别注明外,全部为表压
        氯乙烯分馏尾气PSA净化气在压力~0.32MPa、温度~40℃下进入本装置,经流量计计量进入由6台吸附器组成的变压吸附制氢系统,C2H3Cl、C2H2以及N2等吸附能力较强的组分被吸附剂吸附,经逆放、抽空步骤解吸并放空。未被吸附的氢气作为产品气输出至界外利用。
        本装置设备主要包括 6 台吸附器(T201A~F)、1 台均压罐(V202)、2 台产品气缓冲罐(V201/V204)及 3 台真空泵(P201A~C)
主要工艺指标如下:
·原料气
装置设计处理能力:~280Nm3/h 原料气进装置压力:~0.4MPa  原料气进装置温度:~40℃
装置操作弹性范围:40%~120%

·产品气
产品氢气纯度:≥99%(更换新吸附剂可保证此指标) 压力:≥0.3MPa
温度:~40℃
装置年生产运行时间:8000 小时

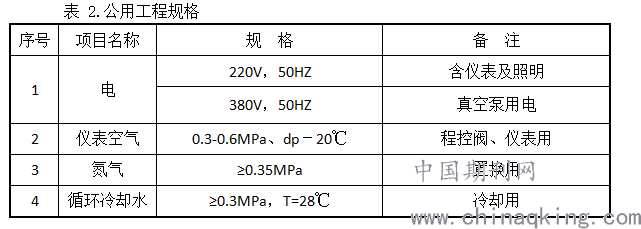

2.2.4 公用工程

2.3工艺流程
2.3.1工艺流程概述

        氯乙烯分馏尾气PSA净化气在0.40~0.45MPa、40℃下进入尾气提氢装置, 经流量计计量进入原料气缓冲罐稳压,后进入变压吸附制氢系统,由入口端通入原料气,除H2外的其它吸附能力较强的杂质组份被吸附剂吸附,在出口端输出提纯后的产品氢气,输送至氯化氢工序并入氢气总管(并管压力90Kpa,0.09MPa),生产氯化氢气体产品使用,被床层吸附的杂质组在再生步骤解吸出来,同时吸附剂获得再生进入下一个循环。
        每台吸附器在不同时间依次经历吸附(A)、均压降(EiD)、逆放(D)、抽空(V)、均压升(EiR)、最终升压(FR)等步骤,各塔的步位错开,实现连续进料和出料即得到产品的目的,并且通过调整吸附时间,可灵活调整出口产品氢气纯度。为保障氯化氢装置的安全运行,在成品氢气出口管路上增加氢气在线分析仪器和


不合格气体连锁安全仪表等,用于连续进行气体纯度检测和不合格气体的连锁切除处理。
2.3.2工艺过程实施
3、工艺过程参数检测及自动控制调节系统
        由于本装置受前后工段的影响,使原料气和产品氢气流量、原料气组成和压力、产品氢气的输出流量及压力等都有一定的波动,为了保证装置正常、安全地运转,本装置设置了两套压力调节系统、一套流量调节系统、两套流量计量系统、一套压力记录检测系统,一套产品氢气质量检测系统、一套微机程序控制系统。

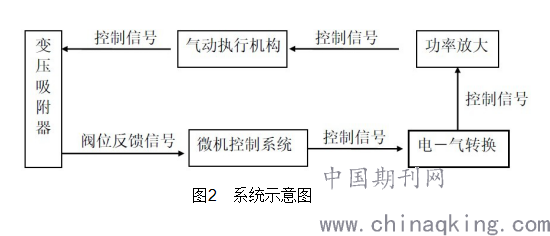

        根据PSA的特点,本装置配置了一套程序切换自动控制系统KS-201系统来控制程序控制阀门的动作,该系统由一套PLC控制系统、一系列电磁阀、气动程控阀等组成。其控制系统示意图见下图。



4、氢气利用经济效益及投资风险分析(烧碱装置满负荷测算)
方案一:当液氯液化量(商品量)≥60 吨/天时
回收氢气用于燃氢锅炉,平均每小时锅炉生产的蒸汽量 0.8 吨,蒸汽成本
180 元/吨,纯水 16 元/吨。
年产生效益:0.8×8000×(180-16)=104.96 万元。本项目投资回收期:156÷104.96≈18 个月
        本项目投资大约 156 万元,预计 18 个月后可以收回投资,有较好的经济效益。
方案二:当液氯液化量(商品量)30~50 吨/天时

        此时,烧碱满负荷,氢气利用和氯气利用刚好平衡,本技改项目无经济效益。方案三: 当液氯液化量(商品量)≤30 吨/天时
        此时, 回收 200.0Nm3/h 氢气约 17.85kg/h,过量 10%后约 16 kg/h,可消耗氯气 13 吨/天,需生产的液氯量(商品量)还有 17 吨/天。
        此时将发挥烧碱装置满负荷带来的较好经济效益,也就是为烧碱满负荷创造条件。

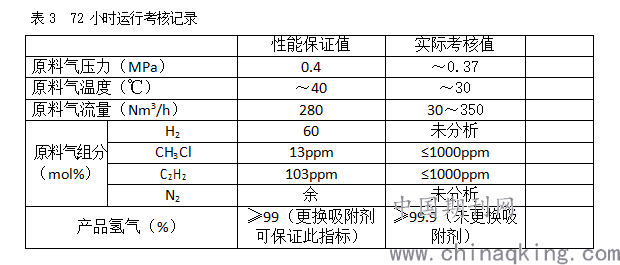

根据系统开车 72 小时运行考核结果得出下表:




5、结论
        装置尾气提取氢气用于锅炉燃烧产蒸汽以补充装置内蒸汽用量。装置由于是旧有装置改造,故而系统吸附器内吸附剂放置时间久,故吸附效果未能达到预期,但是整体已经达到了预期的目的,既保护了环境,同时也给公司增加经济效益。
